163 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

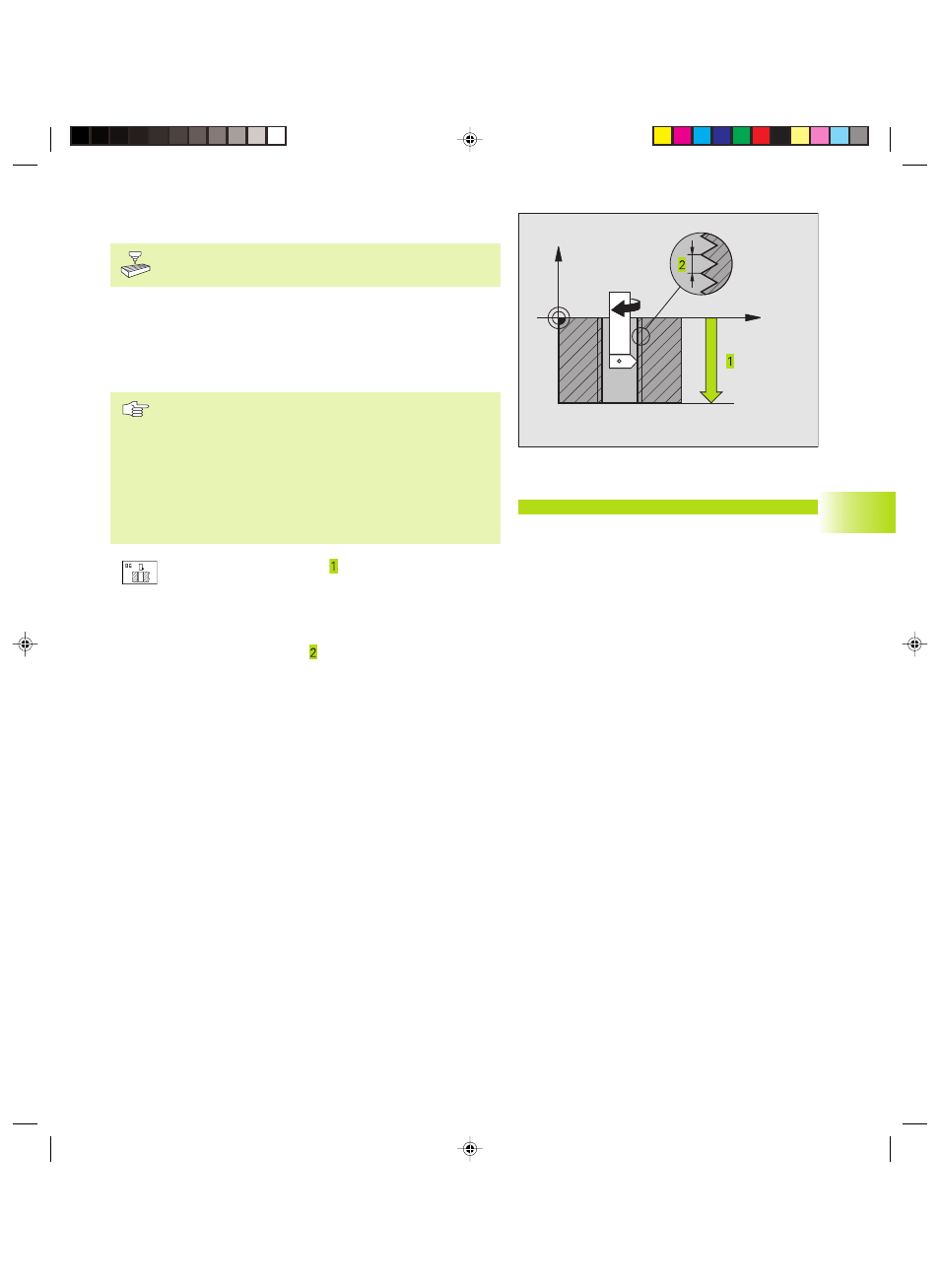

ROSCADO A CUCHILLA (ciclo G86, excepto TNC 410)
El constructor de la máquina prepara la máquina y el TNC
para poder utilizar el roscado a cuchilla.
El ciclo G86 ROSCADO A CUCHILLA desplaza la hta., con cabezal
controlado, desde la posición actual con las revoluciones activadas a la
profundidad programada. En la base del taladro tiene lugar una parada
del cabezal. Los movimientos de aproximación y salida deberán
progarmarse mejor por separado en un ciclo de constructor. Para ello
recibirá más información del constructor de su máquina.
Antes de la programación deberá tenerse en cuenta
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado a cuchilla, el TNC regula
automáticamente el avance.
El potenciómetro para el override del avance está inactivo.
El TNC conecta y desconecta automáticamente el cabezal.
No programar M3 o M4 antes de la llamada al ciclo.
ú Profundidad de taladrado : Distancia entre la posición
actual de la herramienta y el final de la rosca
El signo de la profundidad del taladro determina la
dirección del mecanizado (“–“ corresponde a la
dirección negativa en el eje de la hta.)
ú PASO DE LA ROSCA :
Paso de la rosca. El signo determina si el roscado es a
derechas o a izquierdas:
+ = roscado a derechas (M3 cuando la profundidad del
taladro es negativa)
– = roscado a izquierdas (M4 cuando la profundidad del
taladro es negativa)
8.3 Ciclos de taladrado
X
Z
Ejemplo de frases NC:
N22 G86 P01 -20 P02 +1*
