147 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
además en el TNC 426, TNC 430 con software NC
280 474-xx:
ú Tiempo de espera abajo Q211: Tiempo en segundos que
espera la hta. en la base del taladro

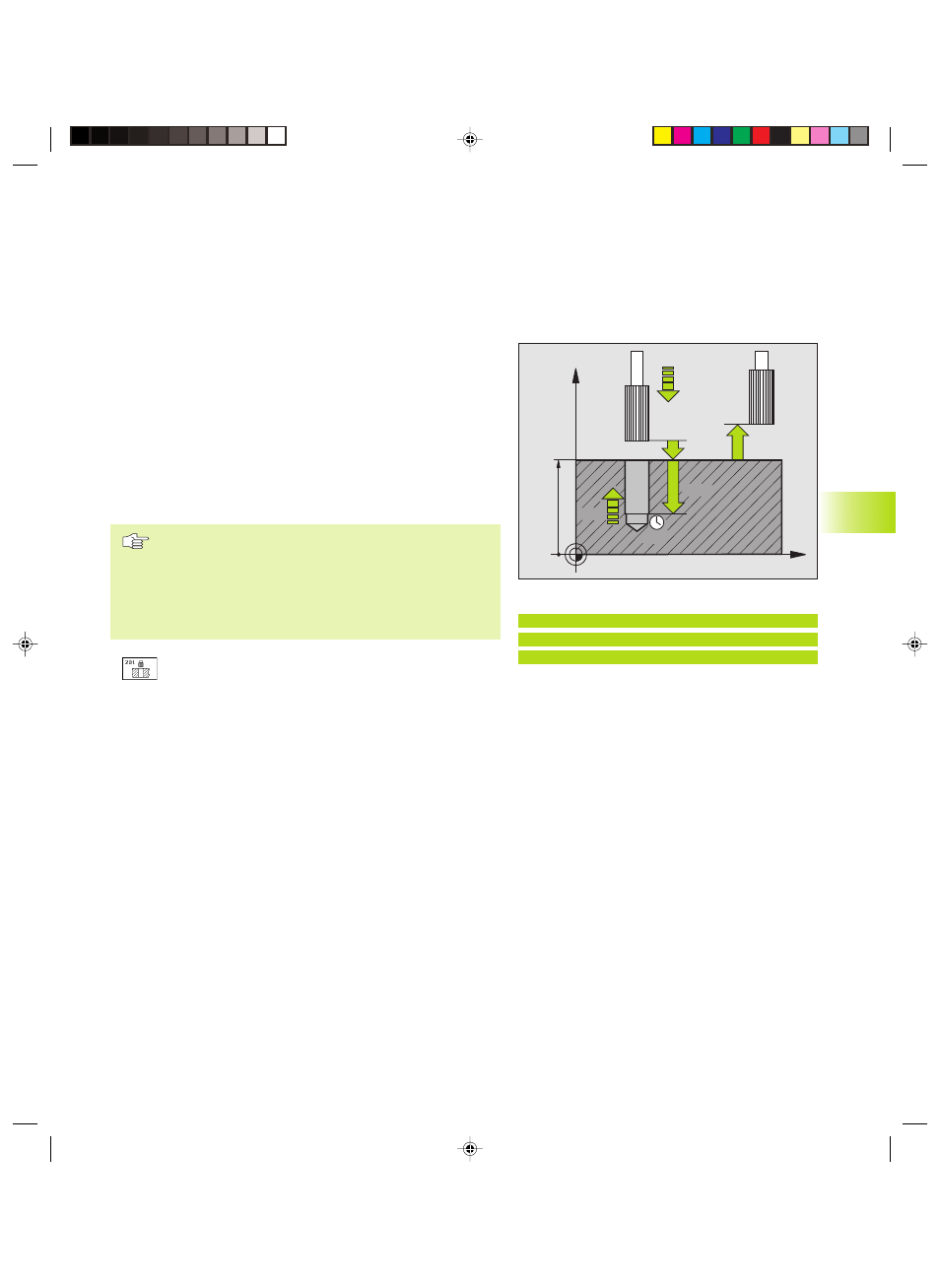

ESCARIADO (ciclo G201)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la
pieza
2 La herramienta penetra con el avance F introducido hasta la
profundidad programada.
3 Si se ha programado, la hta. espera en la base del taladro
4 A continuación, el TNC retira la hta. con el avance F a la distancia
de seguridad, y desde allí, si se ha programado, en marcha rápida
a la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro profundidad determina la
dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base del taladro
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el escariado en mm/min
ú Tiempo de espera abajo Q211: Tiempo en segundos que
espera la hta. en la base del taladro
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208 = 0 es válido el
avance de escariado
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Ciclos de taladrado
Ejemplo de frase NC:
N80 G201 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q208=500 Q203=+0
Q204=50*
