96 6 Programación: Contornos

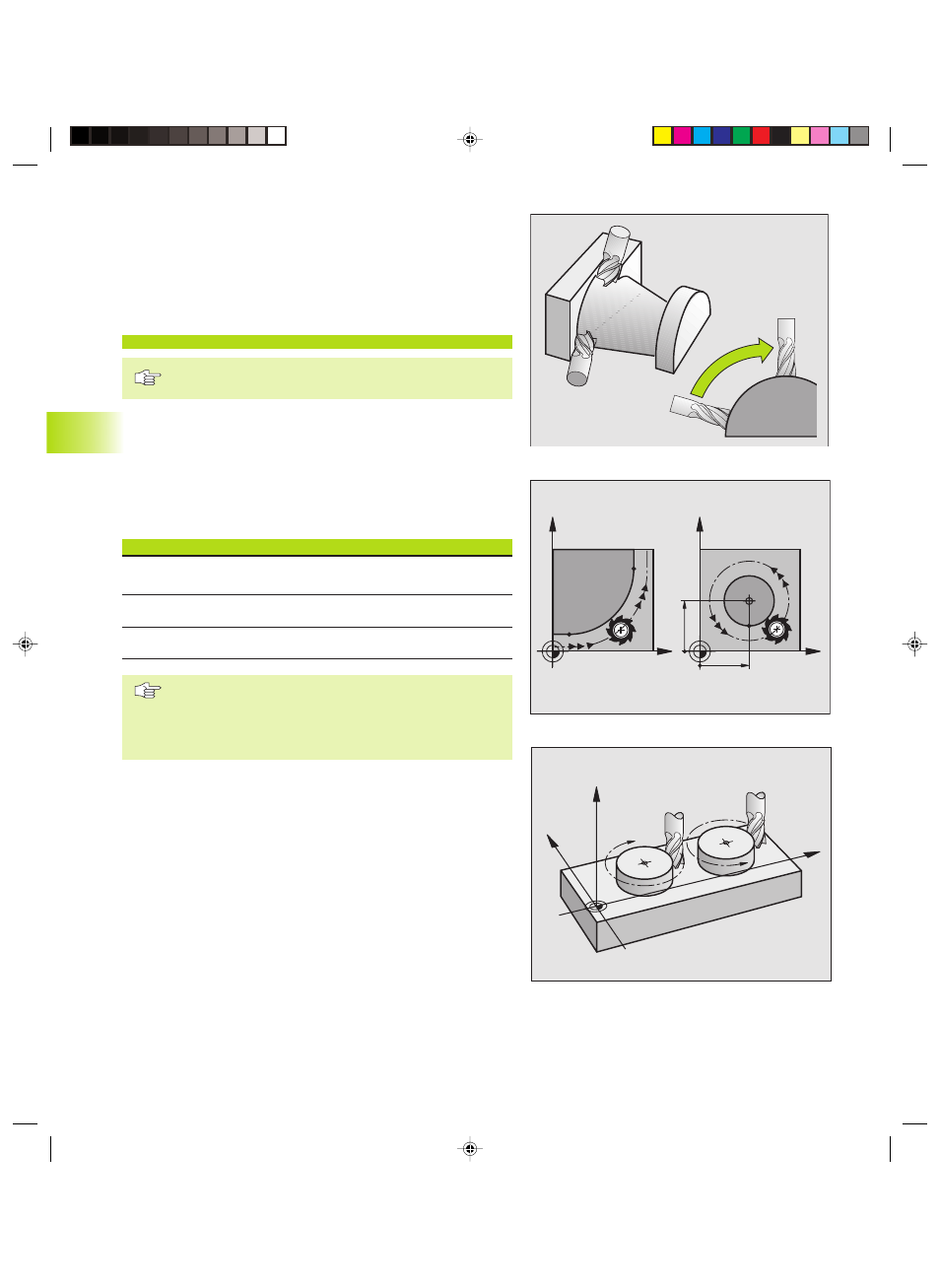

Introducción de más de tres coordenadas (excepto TNC 410)
El TNC puede controlar hasta 5 ejes simultáneamente. En un
mecanizado con 5 ejes se mueven por ejemplo, 3 ejes lineales y 2
giratorios simultáneamente.
El programa para un mecanizado de este tipo se genera normalmente
en un sistema CAD y no se puede elaborar en la máquina.
Ejemplo:
N50 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
El TNC no puede representar gráficamente un movimiento
de más de 3 ejes.
Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central de un círculo.
Con las funciones de trayectoria para arcos de círculo se programan
círculos en el plano principal: El plano principal debe definirse en la
llamada a la hta., determinando el eje de dicha hta.:
Eje de la hta. Plano principal Pto. central círculo
Z (G17) XY,y también IJ
UV, XV, UY
Y (G18) ZX, y también KI
WU, ZU, WX
X (G19) YZ, y también JK
VW, YW, VZ
Los círculos que no son paralelos al plano principal se
programan en el TNC 426, TNC 430 con la función
”inclinación del plano de mecanizado” (véase el capítulo
”8.9 Inclinación del plano de mecanizado“) o con
parámetros Q (véase el capítulo 10).
Sentido de giro de los movimientos circulares
El sentido de giro se introduce para los movimientos circulares no
tangentes a otros elementos del contorno:
Giro en sentido horario: G02/G12
Giro en sentido antihorario: G03/G13
X
Y
X
Y
I
J
G02/G12
G03/G13
X
Z
Y
6.2 Pr
incipios básicos sobr
e el tipo de tr
a
y
ect
or
ia
