TNC 410, TNC 426, TNC 430 de HEIDENHAIN 253
1
0.2
Tipos de f
unciones - P
arámetr
os Q en v
ez de v
alor
es numér
icos
Llamada a las funciones de parámetros Q
TNC 426, TNC 430: Mientras se introduce el programa de
mecanizado, se pulsa la softkey PARAMETROS.
TNC 410: Pulsar la tecla “Q“ (en el teclado de introducción numérica y
seleccionable con la tecla –/+).
Entonces el TNC muestra las siguientes softkeys:
Grupo de funciones Softkey
Funciones matemáticas básicas
Funciones angulares
Condición si/entonces, salto
Otras funciones
Introducción directa de una fórmula
10.2 Tipos de funciones - Parámetros Q
en vez de valores numéricos
Con la función paramétrica D0: ASIGNACIÓN se asignan
valores numéricos a los parámetros Q. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
N150 D00 Q10 P01 +25 * Asignación:
... Q10 tiene el valor 25
N250 G00 X +Q10 * corresponde a G00 X +25
Con los tipos de funciones se programan p.ej. como parámetros Q las
dimensiones de una pieza.
Para el mecanizado de los distintos tipos de piezas, se le asigna a
cada uno de estos parámetros un valor numérico correspondiente.

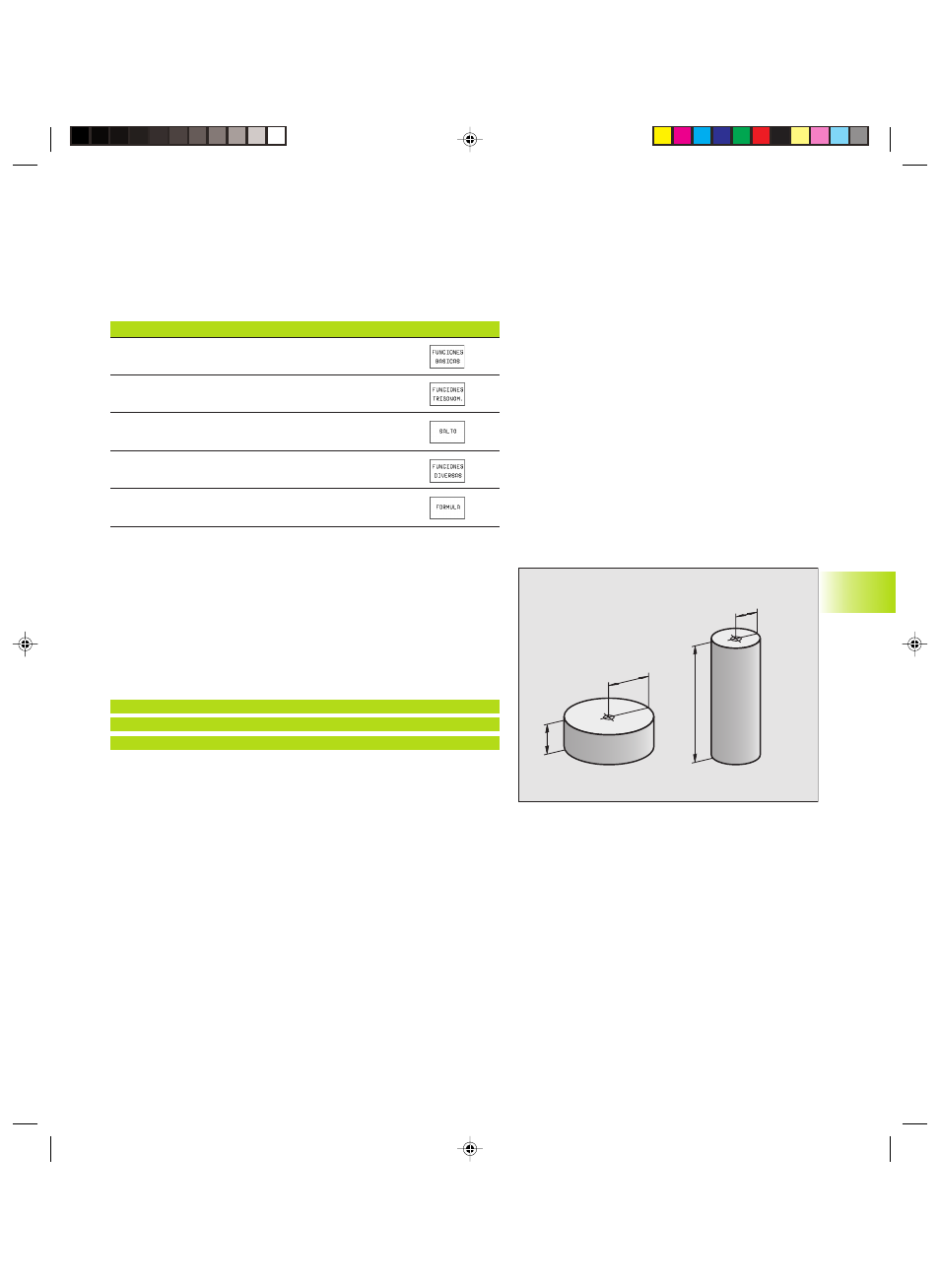

Ejemplo
Cilindro con parámetros Q
Radio del cilindro R = Q1
Altura del cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
