8 Programación: Ciclos 228

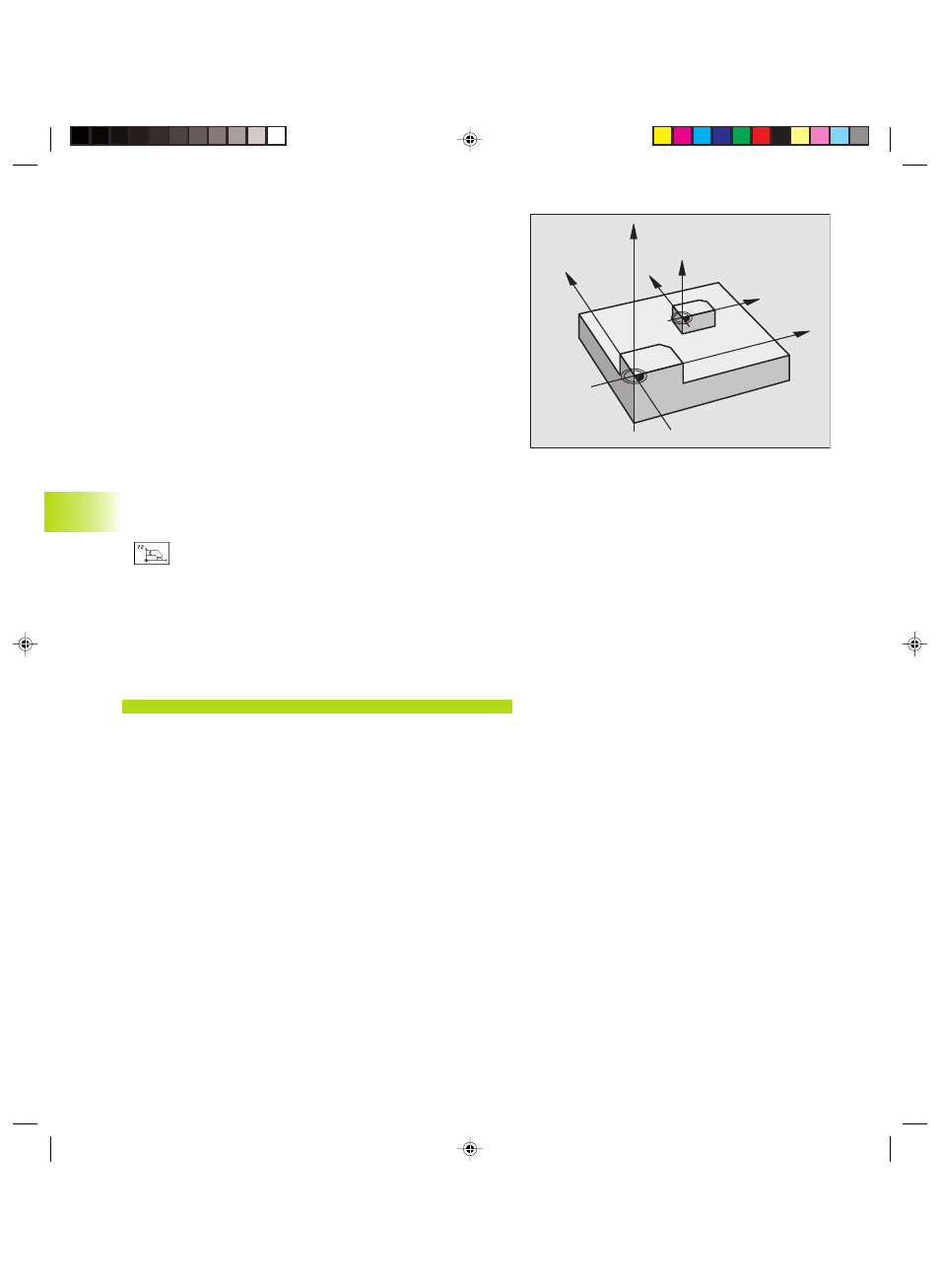

FACTOR DE ESCALA (ciclo G72)
El TNC puede ampliar o reducir contornos dentro de un programa.
De esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en Posicionamiento manual. El TNC
muestra el factor de escala activado en la visualización de estados
adicional.
El factor de escala actúa
■ en el plano de mecanizado o simultáneamente en los tres ejes de
coordenadas (depende del parámetro de máquina 7410)
■ en las cotas indicadas en el ciclo
■ también sobre ejes paralelos U,V,W
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto
cero a un lado o a la esquina del contorno.
ú Factor?: Introducir el factor F; el TNC multiplica las
coordenadas y radios por F (igual que como se
describe en “Funcionamiento“)
Ampliación: F mayor que 1 a 99,999 999
Reducción: F menor que 1 a 0,000 001
Anulación
Programar de nuevo el factor de escala indicando el factor 1.
Ejemplo de frase NC:
N72 G72 F0.980000*
8.9 Ciclos para la traslación de coordenadas
Z
Z
X
X
Y
Y
