14 Tablas y resúmenes 350
14.2 Distribución de conectores y
cableado en las conexiones de datos
externas

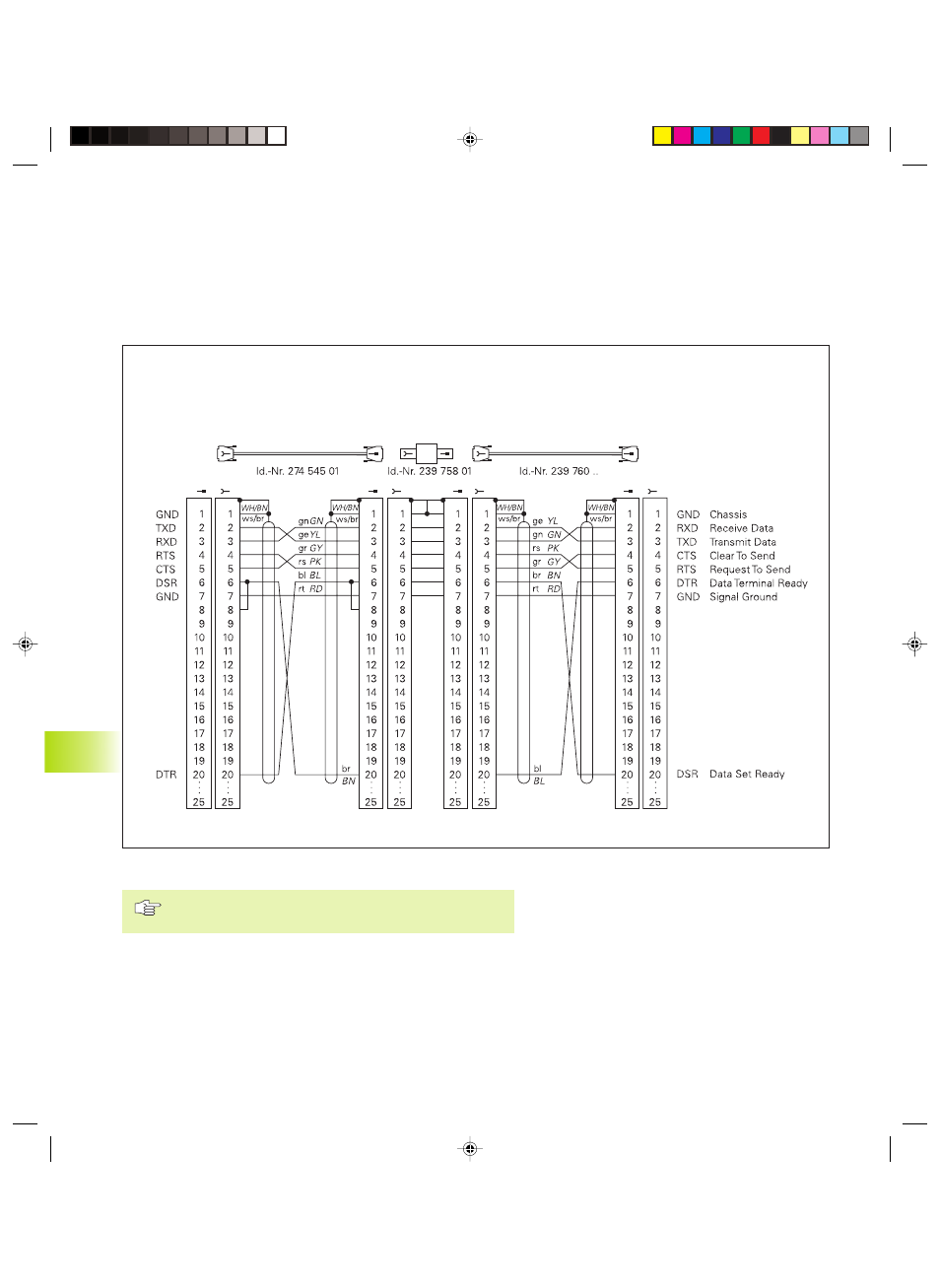

Conexión de datos V.24/RS-232-C
Aparatos HEIDENHAIN
La distribución del conector (X21) en la unidad lógica del
TNC es diferente a la del bloque adaptador.
14.2
Distr
ibución
de
conect
or
es y cable de conexión par
a las conexiones de dat
o
s
Aparatos HEIDENHAIN
Aparato
externo
p.ej. FE
Cable standard
de HEIDENHAIN
3 m
Adaptador V.24 Cable de conexión
de HEIDENHAIN
máx. 17 m
X21
TNC
