109 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
6.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas

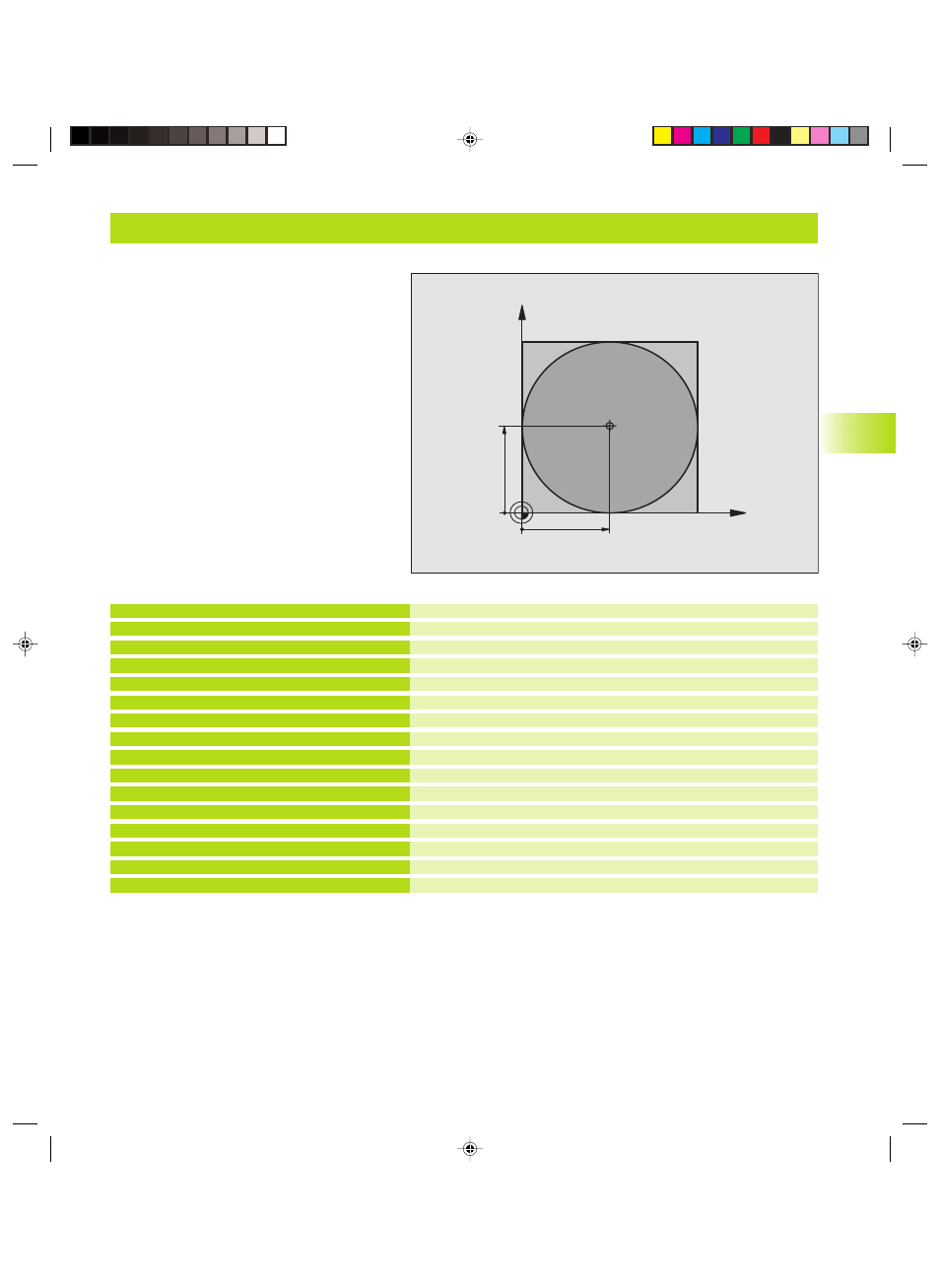

Ejemplo: Círculo completo en coordenadas cartesianas
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+12,5 *
N40 T1 G17 S3150 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 X-40 Y+50 *
N80 G01 Z-5 F1000 M3 *
N90 G01 G41 X+0 Y+50 F300 *
N100 G26 R5 F150 *
N110 G02 X+0 *
N120 G27 R5 F500 *
N130 G01 G40 X-40 Y-50 F1000 *
N140 G00 Z+250 M2 *
N999999 %C-CC G71 *
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del centro del círculo
Posicionamiento previo de la herramienta
Desplazamiento a la profundidad de mecanizado
Aproximación al punto inicial del círculo, corrección de radio G41
Aproximación tangencial
Llegada al punto final del círculo (= punto de partida del círculo)
Salida tangencial
Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
Retirar la hta. en el eje de la misma, final del programa
X
Y
50
50
I,J
