173 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Centro 1er eje Q216 (valor absoluto): Centro de la isla en
el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro de la isla en
el eje transversal del plano de mecanizado
ú Longitud lado 1 Q218 (valor incremental): Longitud de la
isla, paralela al eje principal del plano de mecanizado
ú Longitud lado 2 Q219 (valor incremental): Longitud de la
isla, paralela al eje transversal del plano de mecanizado
ú Radio de la esquina Q220: Radio de la esquina de la isla
ú Sobremedida 1er eje Q221 (valor incremental):
Sobremedida en el eje principal del plano de
mecanizado, referido a la longitud de la isla

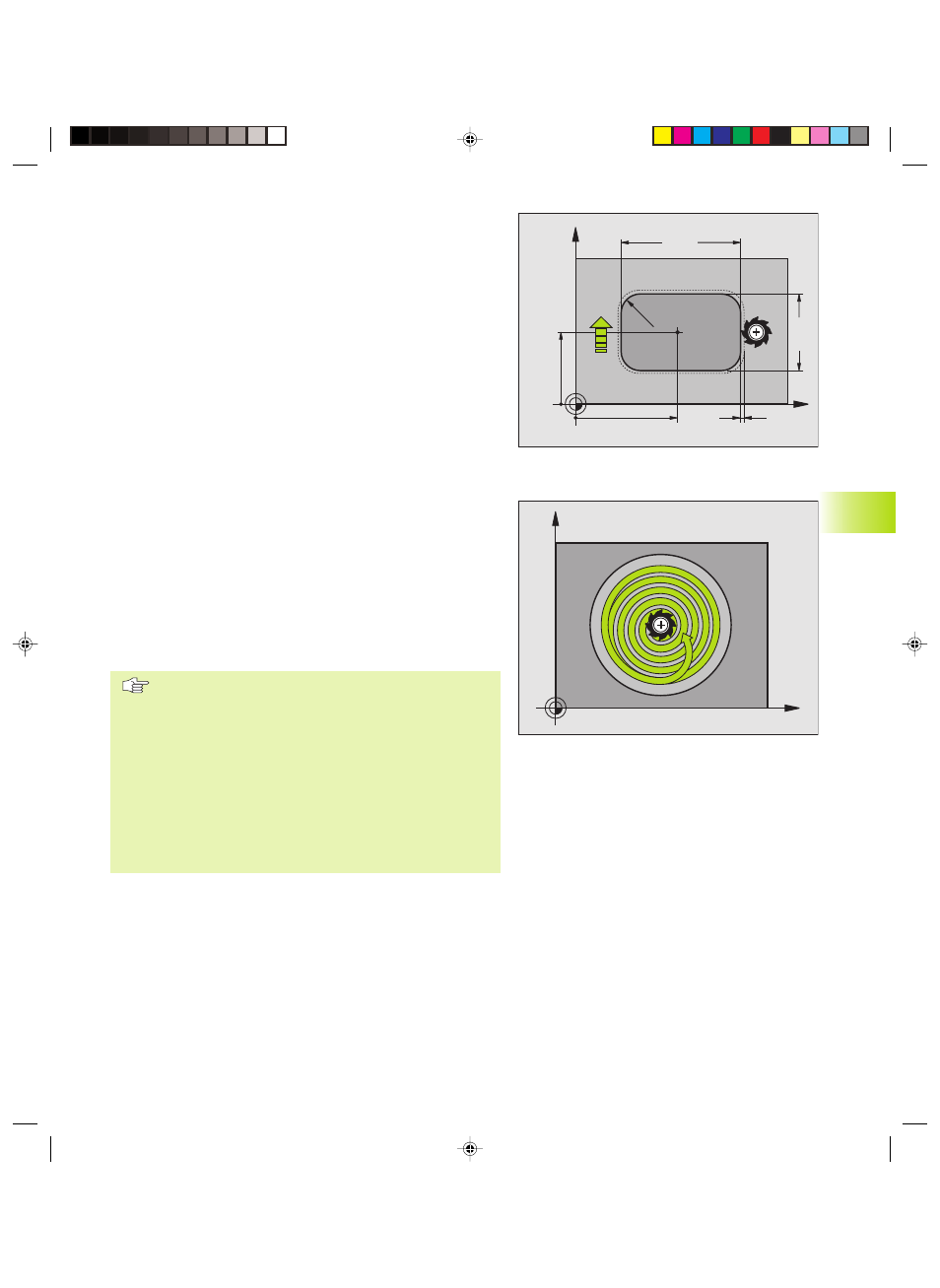

CAJERA CIRCULAR (ciclos G77, G78)
1 La hta. penetra en la pieza desde la posición inicial (centro de la
cajera) y se desplaza a la primera profundidad de pasada
2 A continuación la hta. recorre la trayectoria en forma de espiral
representada en la figura de la derecha con el avance F
programado; para la aproximación lateral k véase el ciclo G75
FRESADO DE CAJERAS
3 Este proceso se repite hasta alcanzar la profundidad programada
4 Al final el TNC retira la hta. a la posición inicial.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro de la cajera) en el plano
de mecanizado con corrección de radio G40
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
El signo del parámetro profundidad determina la
dirección del mecanizado.
Utilizar una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el centro de la cajera.
Sentido de giro en el desbaste
■ En sentido horario: G77
■ En sentido antihorario: G78
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
