12 Palpadores 3D 302
12.2 Fijación del punto de referencia con
palpadores 3D
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
■ Fijar el punto de ref. en el eje deseado con PALPAR POS
■ Fijar la esquina como punto de ref. con PALPAR P
■ Fijar un punto central del círculo como punto de ref. con PALPAR CC

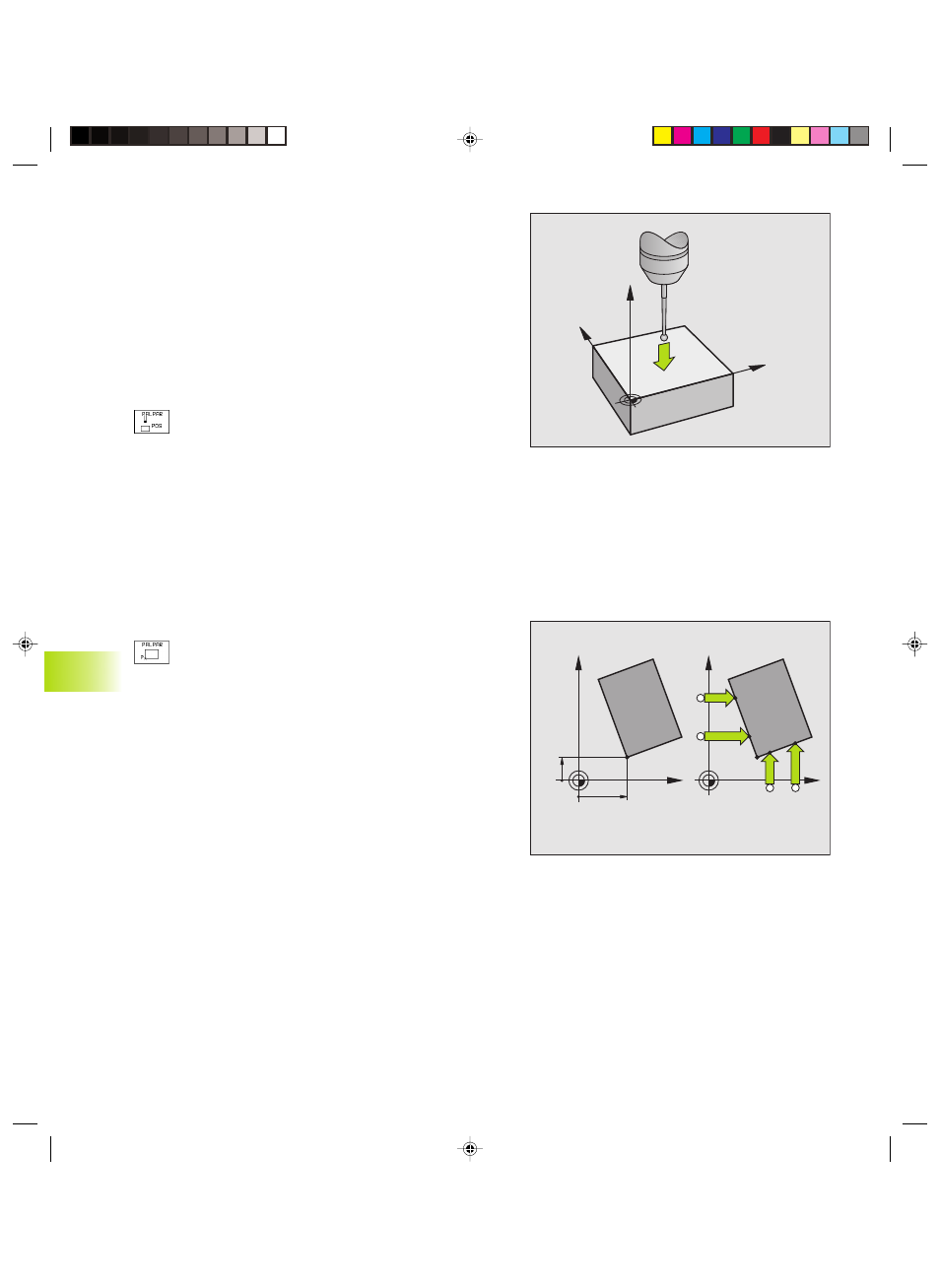

Fijar el punto de ref. en cualquier eje (véase fig. arriba a la dcha.)
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR POS
ú Posicionar el palpador cerca del punto de palpación
ú Seleccionar simultáneamente la dirección de palpación y
el eje para los cuales se ha fijado el punto de ref. p.ej.
palpar Z en dirección Z: Seleccionar mediante softkey
ú Palpación: Accionar el pulsador externo de arranque
START
ú Punto de ref.: Introducir la coordenada nominal y aceptar
con ENT
Esquina como punto de ref. - Aceptar los puntos palpados para el
giro básico (véase la figura de la derecha)
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
ú ¿Puntos de palpación del giro básico?: Pulsar la tecla
ENT para aceptar las coordenadas de los puntos de
palpación
ú Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza que no ha sido
palpada en el giro básico
ú Seleccionar la dirección de palpación: Mediante softkey
ú Palpación: Accionar el pulsador externo de arranque
START
ú Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
ú Palpación: Accionar el pulsador externo de arranque
START
ú Punto de ref.: Introducir las dos coordenadas del punto
de ref. en la ventana del menú y aceptar con ENT
ú Finalizar la función de palpación: Pulsar la tecla END
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
Y
X
Z
P
X=?
Y=?
X
Y
P
X
Y
