59 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
4.6 Abrir e introducir programas
Estructura de un programa NC en formato DIN/ISO

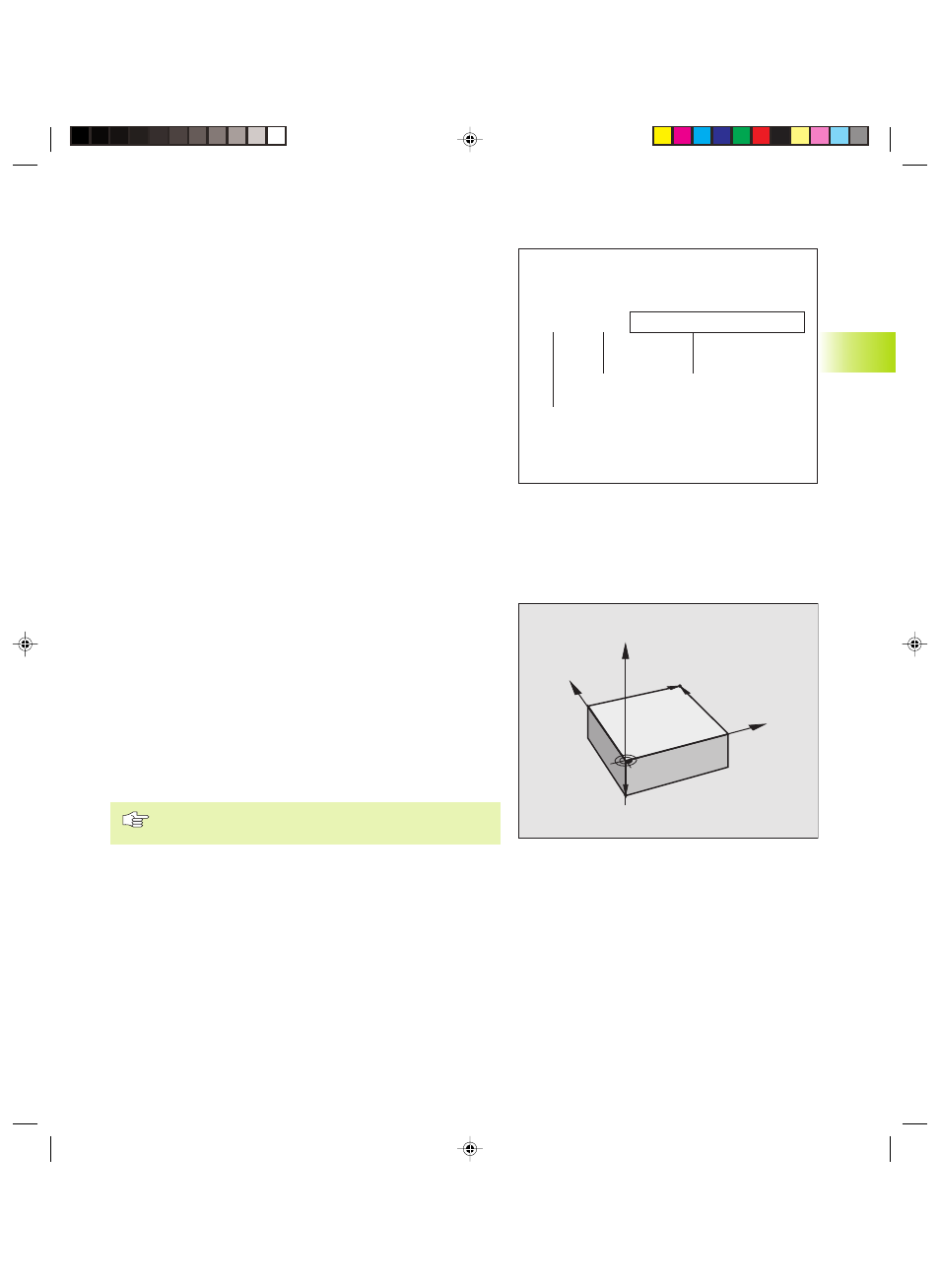

Un programa de mecanizado consta de una serie de frases de
programa. En el dibujo de la derecha se indican los elementos de una
frase.
Cuando en el parámetro MP7220 se ha determinado una paso de
números de frase, el TNC enumera automáticamente las frases de un
programa de mecanizado en secuencia ascendente y con dicho paso
(véase el capítulo “14.1 Parámetros generales de usuario“)
La primera frase de un programa se caracteriza con el símbolo “%“, el
nombre del programa y la unidad métrica válida G70/G71.
Las frases siguientes contienen información sobre:
■ La pieza en bloque:
■ Definiciones y llamadas a la herramienta
■ Avances y revoluciones, así como
■ Tipos de trayectoria, ciclos y otras funciones.
La última frase de un programa empieza con N999 999 y se
caracteriza con el símbolo “%“, el nombre del programa y la unidad
métrica elegida.
Definición del bloque: G30/G31
Inmediatamente después de abrir un nuevo programa se define el
gráfico de una pieza en forma de paralelogramo sin mecanizar. El TNC
precisa dicha definición para las simulaciones gráficas. Los lados del
paralelogramo pueden tener una longitud máxima de 100 000 mm
(TNC 410: 30 000 mm) y deben ser paralelos a los ejes X, Y y Z. La
proporción de las longitudes laterales deben ser menores que 200:1. El
bloque está determinado mediante dos puntos de la esquina:
■ Punto MIN G30: Coordenada X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
■ Punto MAX G31: Coordenada X, Y y Z máximas del paralelogramo;
introducir valores absolutos o incrementales
¡La definición del bloque sólo se precisa si se quiere
verificar gráficamente el programa!
Y
X
Z
MAX
MIN
4.6 A
b
ri
r
e
intr
oducir pr
ogr
amas
Frase:
N100 G00 G40 X+10 Y+5 M3
Tipo de trayectoria Palabras
Número de frase
