TNC 410, TNC 426 , TNC 430 de HEIDENHAIN 303
Esquina como punto de ref. - No aceptar los puntos palpados para
el giro básico
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
ú ¿PUNTOS DE PALPACION DEL GIRO BASICO?: Negarlo
con la tecla NO ENT (la pregunta del diálogo sólo aparece
cuando se ha ejecutado antes un giro básico)
ú Palpar las dos aristas cada una dos veces
ú Introducir las coordenadas del punto de referencia y
aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END
Punto central del círculo como punto de referencia
Como punto de referencia se pueden fijar puntos centrales de taladros,
cajeras circulares, cilindros, islas, islas circulares, etc,

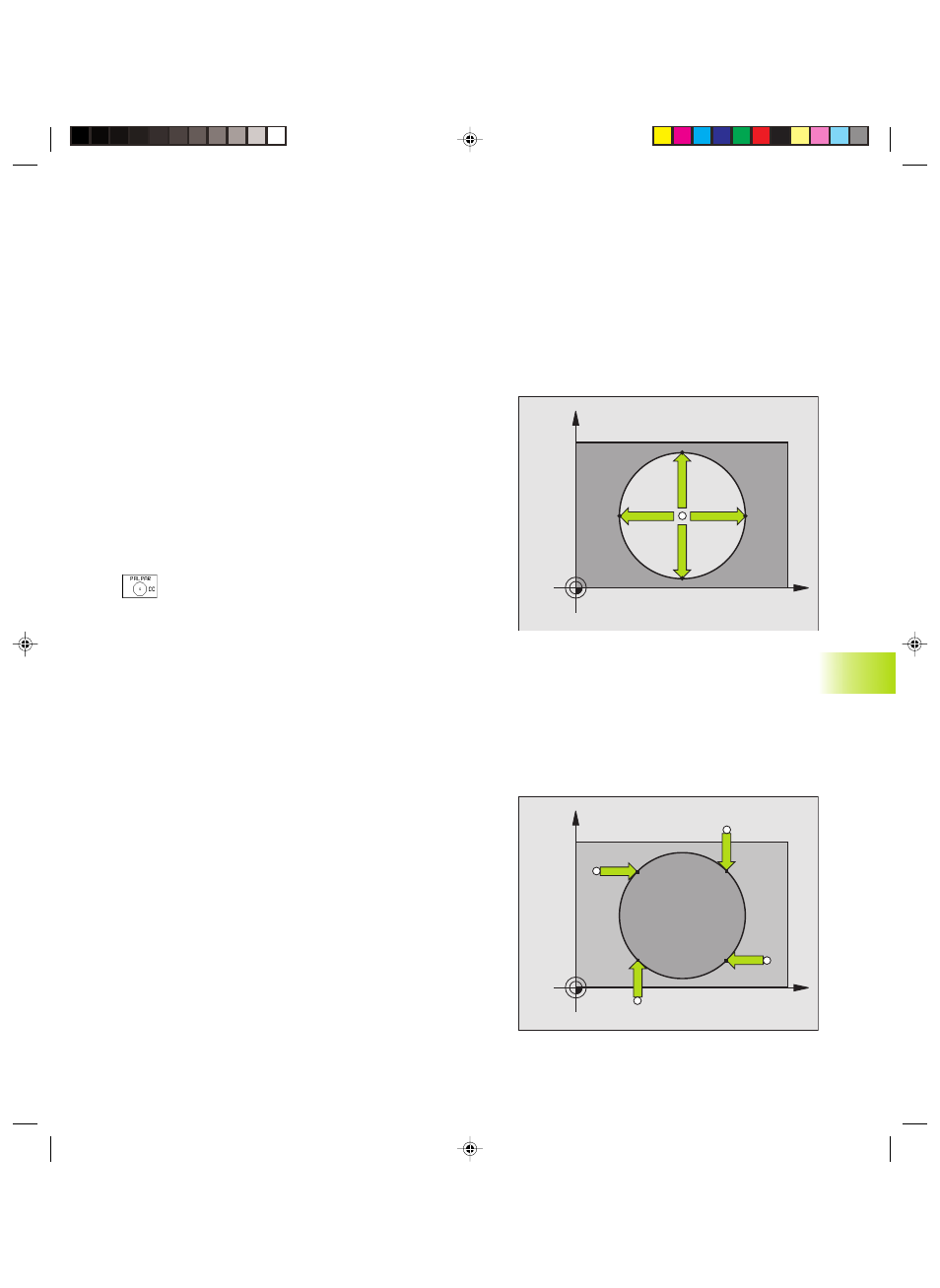

Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de los
ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
ú Posicionar la bola de palpación aprox. en el centro del círculo
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR CC
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador palpa sucesivamente 4 puntos
de la pared interior del círculo
ú Cuando se quiere trabajar con una medición compensada
(sólo en máquinas con orientación del cabezal, depende
de MP6160). se pulsa la softkey 180° y se palpan de nuevo
4 puntos de la pared interior del círculo
ú Si no se trabaja con una medición compensada se pulsa
la tecla END
ú Punto de ref.: Introducir en la ventana del menú las dos
coord. del pto. central del círculo y aceptar con ENT
ú Finalizar la función de palpación: Pulsar la tecla END
Círculo exterior:
ú Posicionar la bola de palpación cerca del primer punto de palpación
fuera del círculo
ú Seleccionar la dirección de palpación: Seleccionar la softkey
correspondiente
ú Palpación: Accionar el pulsador externo de arranque START
ú Repetir el proceso de palpación para los 3 puntos restantes. Veáse la
fig. de abajo a la dcha.
ú Introducir las coordenadas del punto de ref. y aceptar con ENT
Después de la palpación, el TNC visualiza en pantalla las coordenadas
actuales del punto central del círculo y el radio del mismo PR.
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
