8 Programación: Ciclos 174

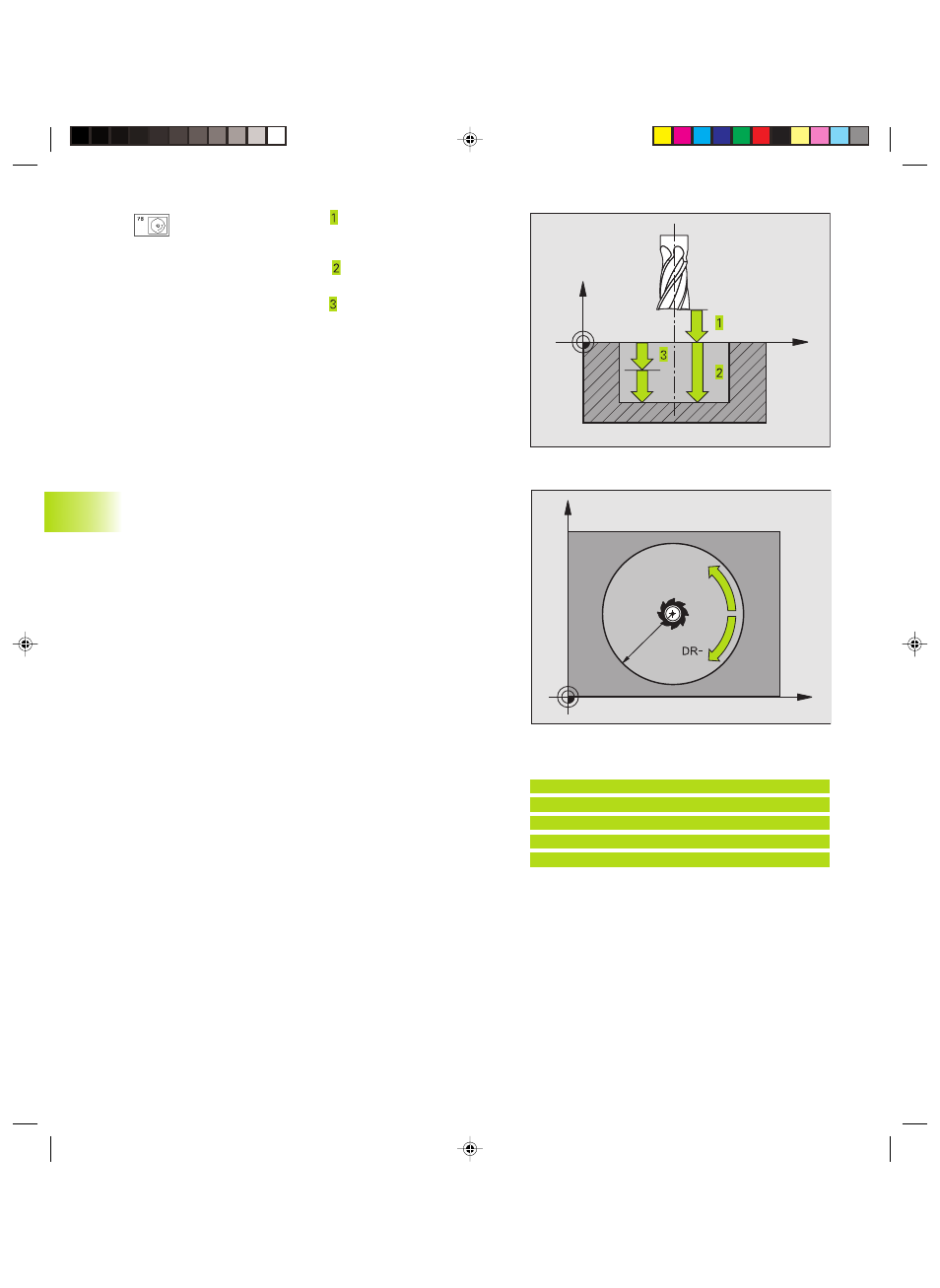

ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de fresado (valor incremental): Distancia
entre la superficie de la pieza y la base de la cajera
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza a la profundidad en un sólo paso de
mecanizado cuando:
■ La prof. de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
ú Avance al profundizar: Velocidad de desplazamiento de
la hta. en la profundización
ú Radio del círculo: Radio de la cajera circular
ú Avance F: Velocidad de desplazamiento de la hta. en el
plano de mecanizado
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
DR+
R
X
Z
Ejemplo de frases NC:
N36 G77 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
...
N48 G78 P01 2 P02 -20 P03 5 P04 100
P05 40 P06 250*
