108 6 Programación: Contornos
6.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas

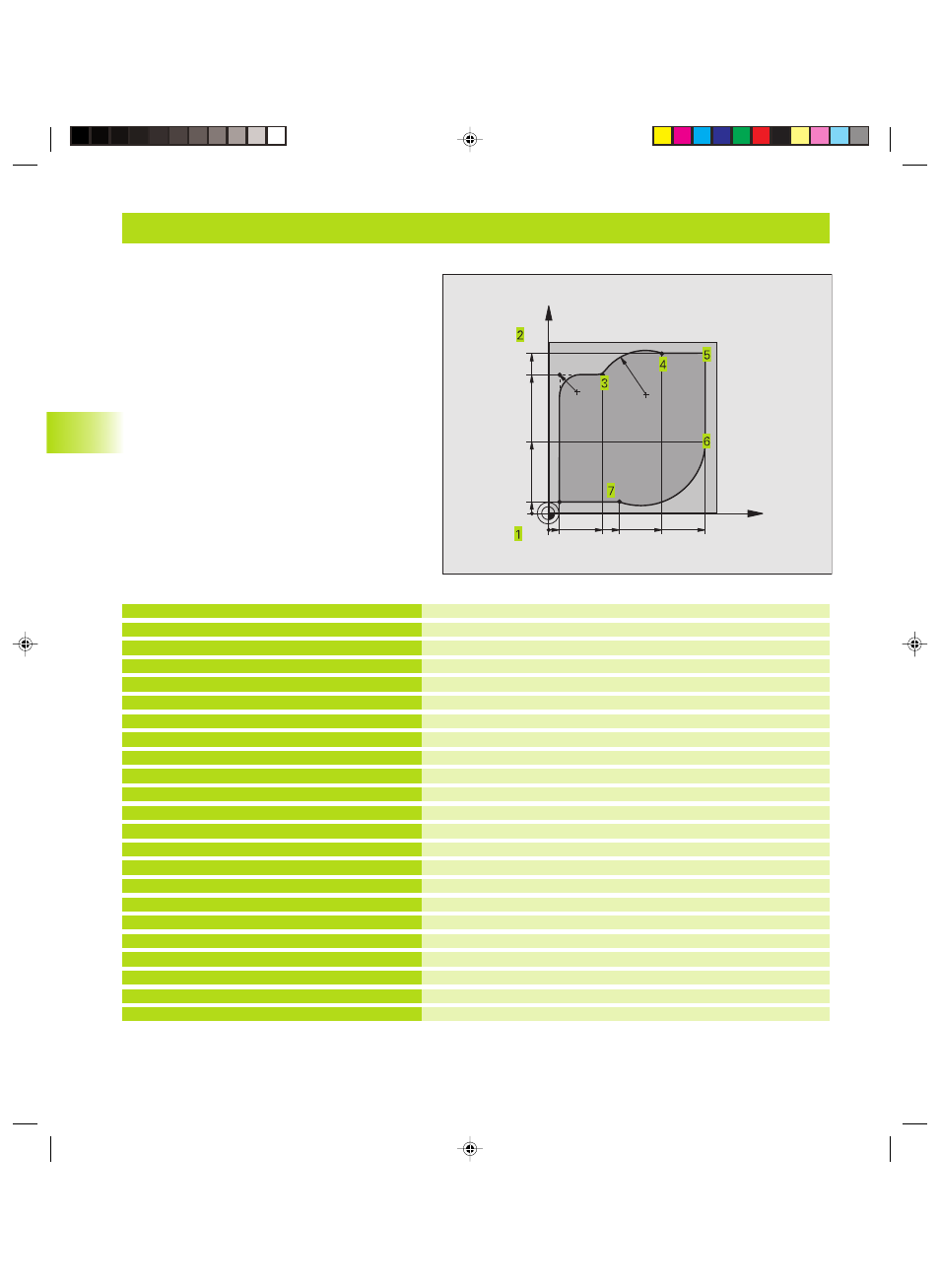

Ejemplo: Movimientos circulares en cartesianas
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 X-10 Y-10 *
N70 G01 Z-5 F1000 M3 *
N80 G01 G41 X+5 Y+5 F300 *
N90 G26 R5 F150 *
N100 Y+85 *
N110 G25 R10 *
N120 X+30 *
N130 G02 X+70 Y+95 R+30 *
N140 G01 X+95 *
N150 Y+40 *
N160 G06 X+40 Y+5 *
N170 G01 X+5 *
N180 G27 R5 F500 *
N190 G40 X-20 Y-20 F1000 *
N200 G00 Z+250 M2 *
N999999 %CIRCULAR G71 *
Definición del bloque para la simulación gráfica del mecanizado
Definición de la herramienta en el programa
Llamada a la hta. con eje del cabezal y revoluciones del cabezal
Retirar la hta. en el eje de la misma en marcha rápida
Posicionamiento previo de la herramienta
Alcanzar la profundidad de mecanizado con avance F = 1000 mm/min
Aproximación al punto 1 del contorno, activar la corrección de radio G41
Aproximación tangencial
Punto 2: Primera recta de la esquina 2
Añadir radio con R = 10 mm
Llegada al punto 3: Punto de partida del círculo con G02
Llegada al punto 4: Punto final del círculo con G02, radio 30 mm
Llegada al punto 5
Llegada al punto 6
Llegada al punto 7: punto final del círculo, arco de círculo tangente
al punto 6, el TNC calcula el radio
Llegada al último punto del contorno 1
Salida tangencial
Retirar la hta. del plano de mecanizado, cancelar la corrección de radio
Retirar la hta. en el eje de la misma, final del programa
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
