TNC 410, TNC 426, TNC 430 de HEIDENHAIN 269

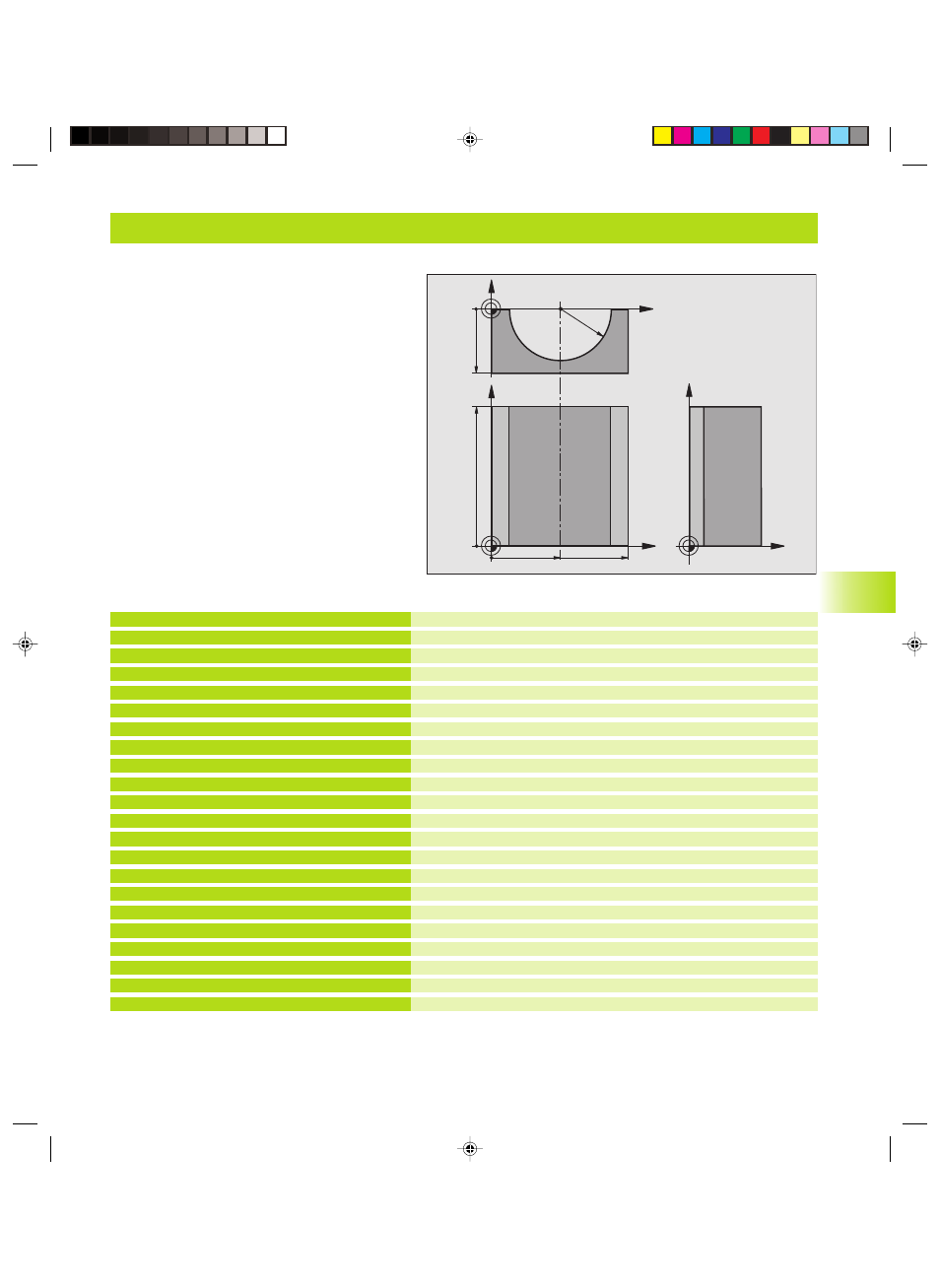

Ejemplo: Cilindro concavo con fresa esférica Ejemplo: Cilindro cóncavo con fresa esférica
Centro eje X
Centro eje Y
Centro eje Z
Angulo inicial en el espacio (plano Z/X)
Angulo final en el espacio (plano Z/X)
Radio del cilindro
Longitud del cilindro
Posición angular en el plano X/Y
Sobremedida del radio del cilindro
Avance al profundizar
Avance de fresado
Número de cortes
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llamada al mecanizado
Anular la sobremedida
Llamada al mecanizado
Retirar la herramienta, final del programa
%CILIN G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +0 *
N30 D00 Q3 P01 +0 *
N40 D00 Q4 P01 +90 *
N50 D00 Q5 P01 +270 *
N60 D00 Q6 P01 +40 *
N70 D00 Q7 P01 +100 *
N80 D00 Q8 P01 +0 *
N90 D00 Q10 P01 +5 *
N100 D00 Q11 P01 +250 *
N110 D00 Q12 P01 +400 *
N120 D00 Q13 P01 +90 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 L10,0 *
N210 G00 G40 Z+250 M2 *
Desarrollo del programa
■ El programa sólo funciona con una fresa esférica
■ El contorno del cilindro se compone de pequeñas
rectas (se define mediante Q13) Cuantos más
puntos se definan, mejor será el contorno.
■ El cilindro se fresa en cortes longitudinales (aquí:
paralelos al eje Y)
■ El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Mecanizado en sentido horario:
Angulo inicial > ángulo final
Mecanizado en sentido antihorario: Angulo inicial <
ángulo final
■ El radio de la herramienta se corrige
automáticamente 1
0.1
0 Ejemplos de pr
ogr
amación
X
Y
50 100
100
Z
Y
X
Z
-50
R40
