8 Programación: Ciclos 156

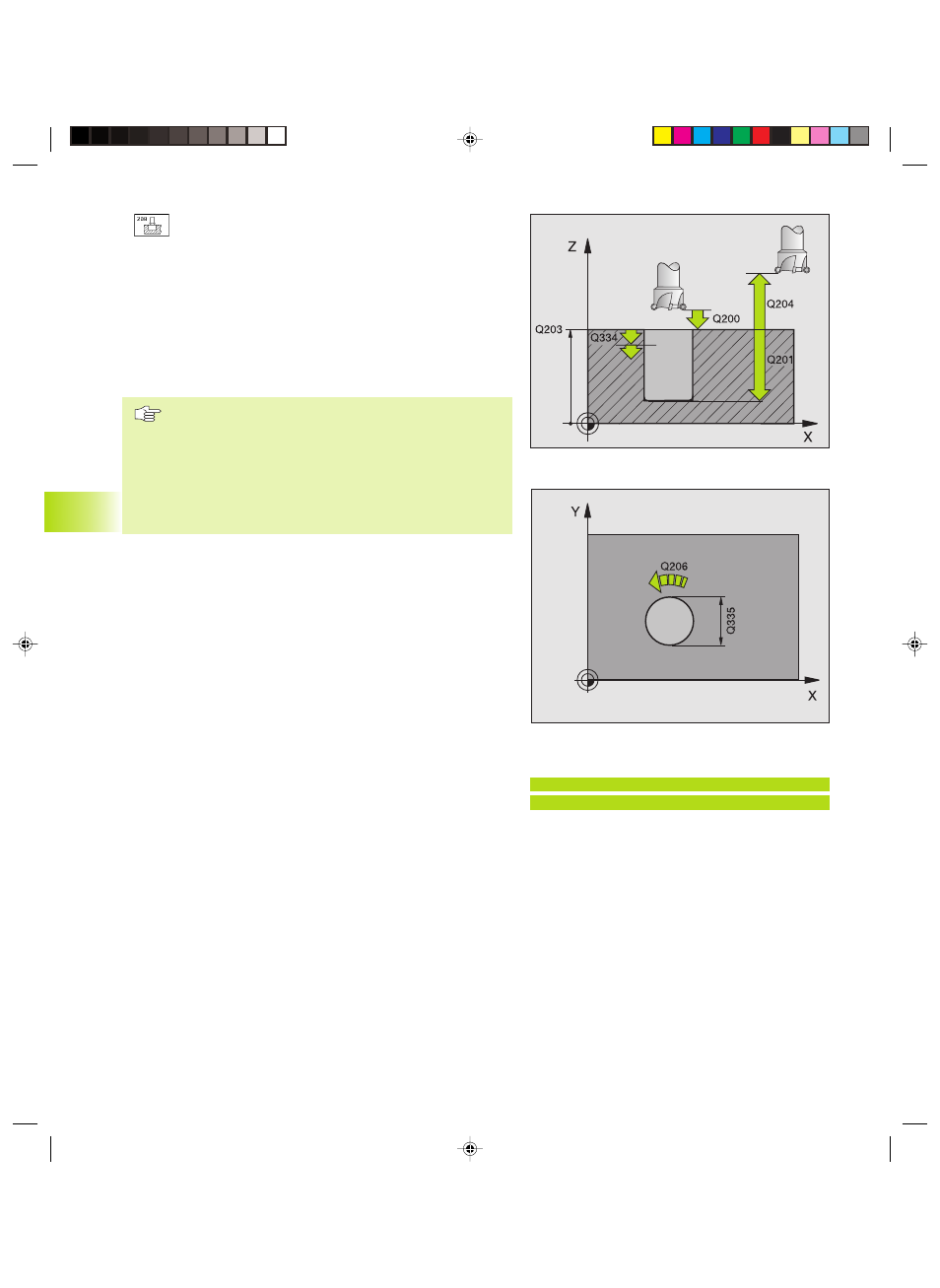

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base del taladro
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado sobre una
hélice en mm/min
ú Aproximación según una hélice Q334 (valor
incremental): Cota, según la cual la hta. se aproxima
cada vez según una hélice (=360°).
Cuando la aproximación es demasiado grande debe
tenerse en cuenta que no se dañen la hta. o la pieza.
Para evitar programar aproximaciones demasiado
grandes, se programa en la tabla de htas. en la columna
ANGLE el máximo ángulo de profundización posible de
la hta. (véase ”5.2 Datos de la hta.”). Entonces el TNC
calcula automáticamente la máxima aproximación
posible y modifica, si es preciso, el valor programado.
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Diámetro nominal Q335 (valor absoluto): Diámetro del
taladro. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación
helicoidal.
8.3 Ciclos de taladrado
Ejemplo de frase NC:
N12 G208 Q200=2 Q201=-80 Q206=150
Q334=1.5 Q203=+0 Q204=50 Q335=25*
