8 Programación: Ciclos 190
Resumen: Ciclos SL
Ciclo Softkey
G37 CONTORNO (nesariamente obligatorio)
G56 PRETALADRADO (necesariamente obligatorio)
G57 DESBASTE (necesariamente obligatorio)
G58/G59 FRESADO DEL CONTORNO
(necesariamente obligatorio)
G58: En sentido horario
G59: En sentido antihorario
CONTORNO (ciclo G37)

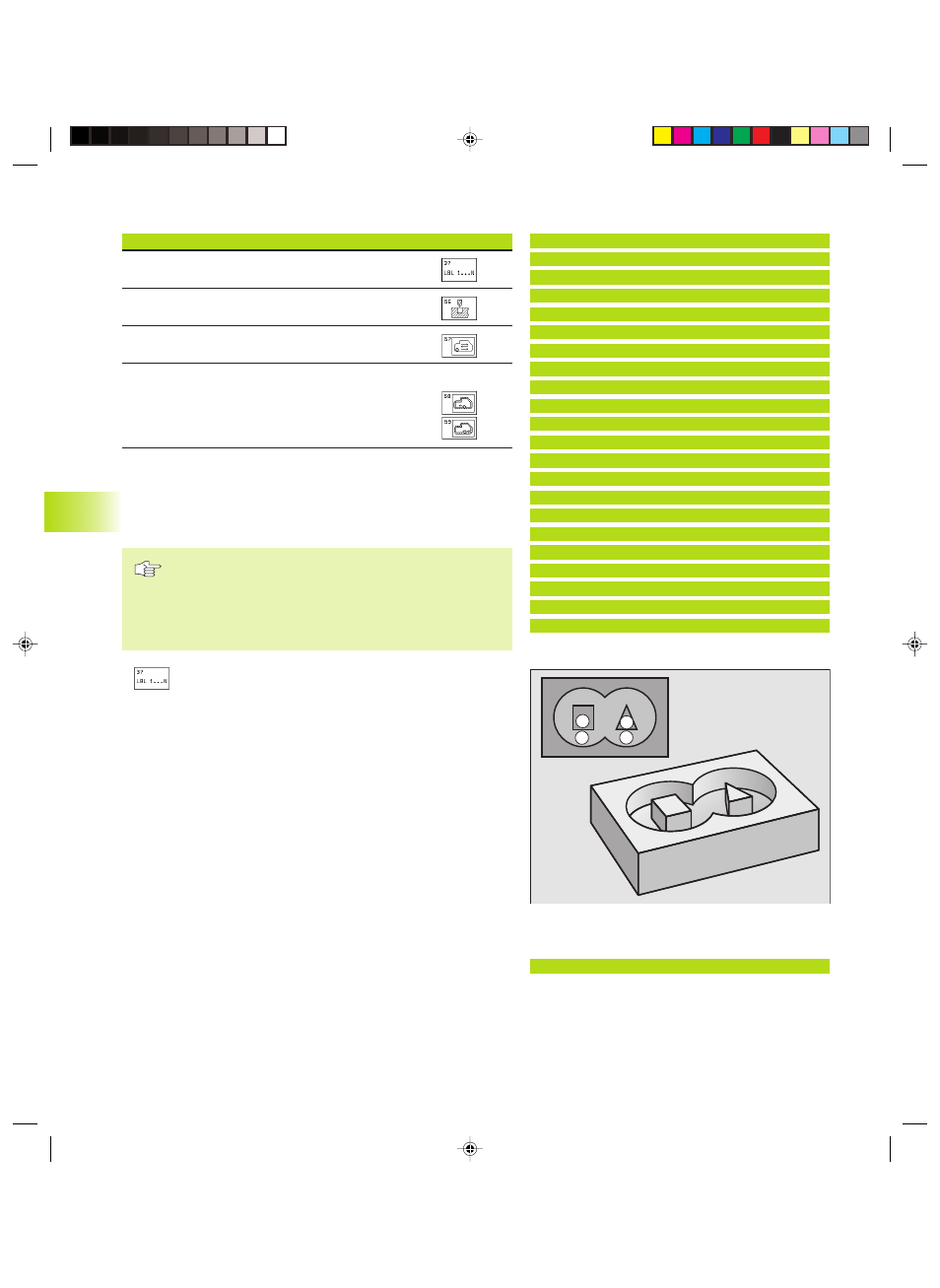

En el ciclo G37 CONTORNO se enumeran todos los subprogramas
que se superponen para formar un contorno completo (véase la
fitura abajo a la derecha).
Antes de la programación deberá tenerse en cuenta
El ciclo G37 se activa a partir de su definición, es decir
actua a partir de su definición en el programa.
En el ciclo G37 se enumeran un máximo de 12
subprogramas (contornos parciales).
ú Números label para el contorno: Se introducen todos los
números label de los diferentes subcontornos, que se
superponen en un contorno. Cada número se confirma
con la tecla ENT y la introducción finaliza con la tecla
END.
Esquema: Trabajar con ciclos SL
%SL G71 *
...
N12 G37 P01 ...
...
N16 G56 P01 ...
N17 G79 *
...
N18 G57 P01 ...
N19 G79 *
...
N26 G59 P01 ...
N27 G79 *
...
N50 G00 G40 G90 Z+250 M2 *
N51 G98 L1 *
...
N60 G98 L0 *
N61 G98 L2 *
...
N62 G98 L0 *
...
N999999 %SL G71 *
A
C D
B
8.6 Ciclos SL gr
upo I
Ejemplo de frase NC:
N54 G37 P01 1 P02 5 P03 7*
