8 Programación: Ciclos
186
ú
Número de mecanizados Q241: Número de
mecanizados sobre el círculo teórico
ú
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo
ú
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú
2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza;
introducir siempre valor positivo
además en el TNC 426, TNC 430 con software NC
280 474-xx:
ú
Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse la hta. entre los
mecanizados:
0: Entre los mecanizados desplazarse a la distancia
de seguridad
1: Entre los puntos de medición desplazarse a la 2ª
distancia de seguridad

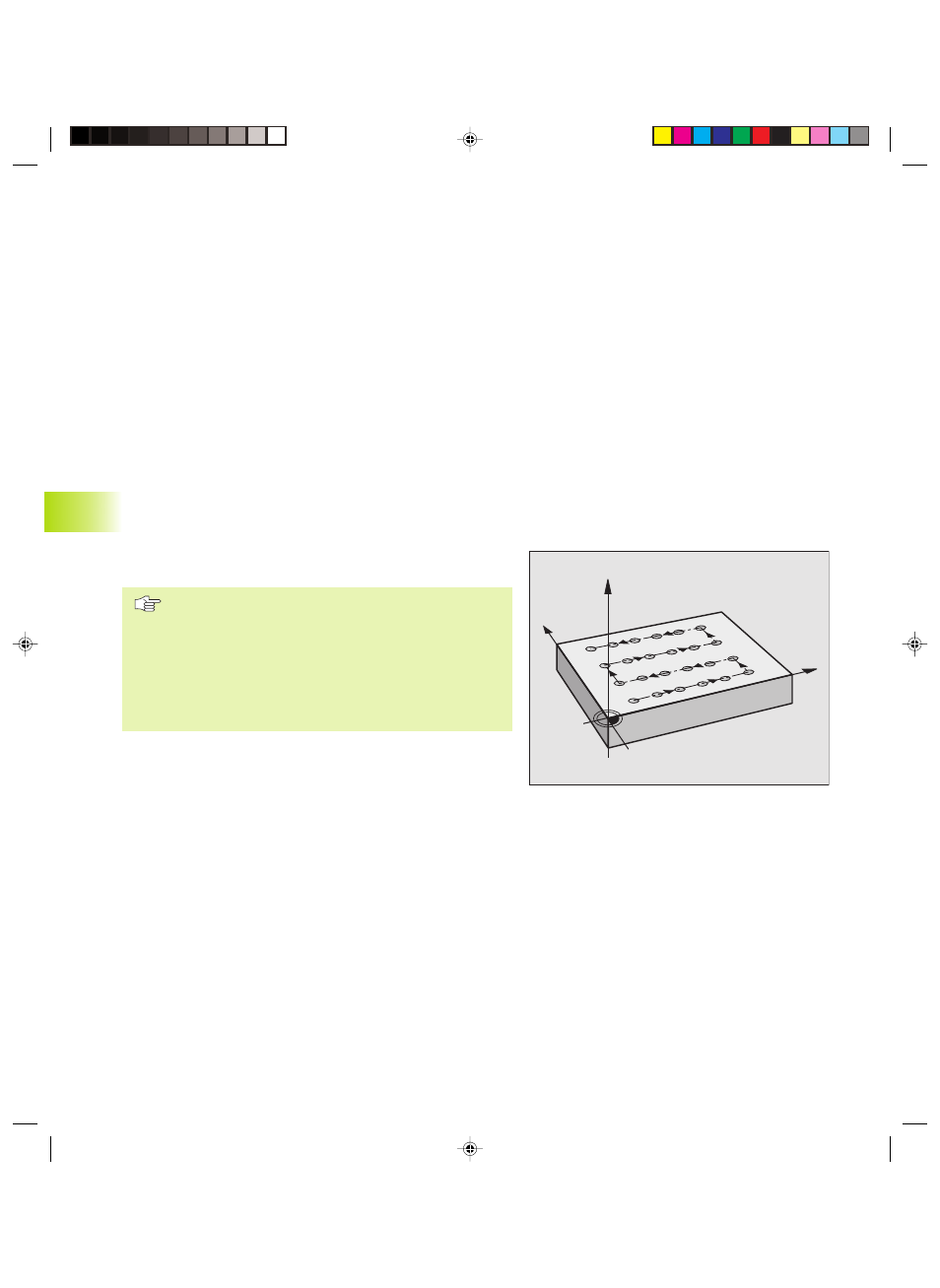

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)
Antes de la programación deberá tenerse en cuenta
¡El ciclo G221 se activa a partir de su definición DEF, es
decir, este ciclo llama automáticamente al último ciclo de
mecanizado definido!
¡Cuando se combina uno de los ciclos de mecanizado
G200 a G208 y G212 a G215 con el ciclo G220, se
activan la distancia de seguridad, la superficie de la pieza
y la 2ª distancia de seguridad del ciclo G220!
1 El TNC posiciona la hta. automáticamente desde la posición
actual al punto de partida del primer mecanizado
Secuencia:
■
Llegada a la 2ª distancia de seguridad (eje de la hta.)
■
Llegada al punto inicial en el plano de mecanizado
■
Llegada a la distancia de seguridad sobre la superficie de la pieza
(eje de la hta.)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al eje
principal sobre el punto inicial del siguiente mecanizado; la hta.
se encuentra a la distancia de seguridad (o a la 2ª distancia de
seguridad)
X
Y
Z
8.5 Ciclos para la programación de figuras de puntos
