TNC 410, TNC 426, TNC 430 de HEIDENHAIN 329
13.12 Selección de la visualización de
posiciones
Para el funcionamiento Manual y los modos de funcionamiento de eje-
cución del programa se puede influir en la visualización de coordenadas:

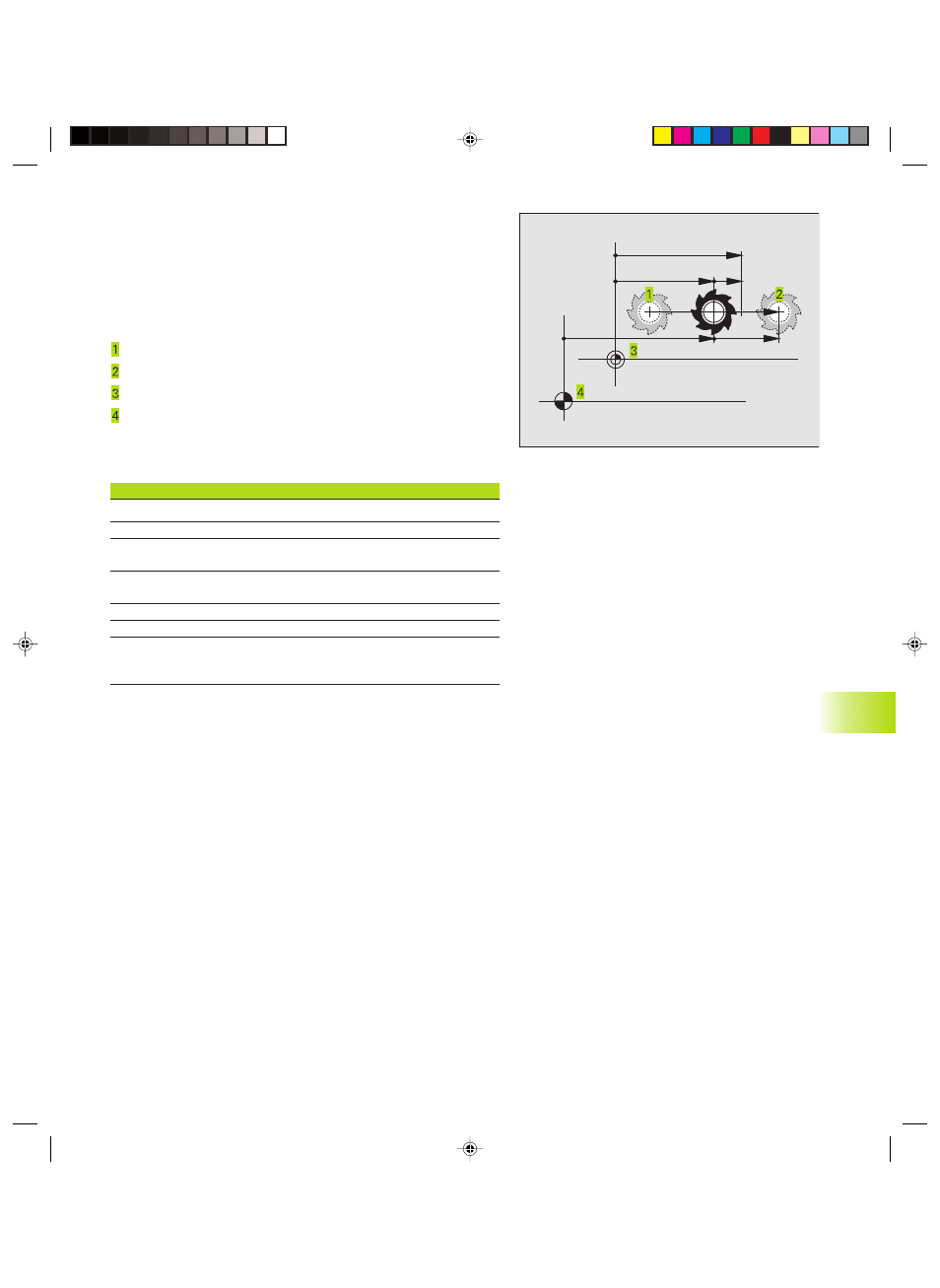

En la figura de la derecha se pueden observar diferentes posiciones
de la hta.
Posición de salida
Posición de destino de la herramienta
Cero pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Función Visualización
Posición nominal; valor actual indicado por el TNC NOML.
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al REF
punto cero de la máquina
Recorrido restante hasta la posición programada;
R. REST.
diferencia entre la posición real y la posición de destino
Error de arrastre; diferencia entre la pos. nominal y real E. ARR
Desviación del palpador analógico
DESV.
Desplazamientos realizados con la función M118
sobreposicionamiento mediante volantes (M118)
(sólo visualización de posiciones 2, excepto TNC 410)
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados. Con la función
MOD Visualización 2 de posiciones se selecciona la visualización de
posiciones en la visualización de estados adicional.
13.13 Selección del sistema métrico
Con esta función MOD se determina si el TNC visualiza las coordenadas
en mm o en pulgadas (sistema en pulgadas).
■ Sistema métrico: p.ej. X = 15,789 (mm) Función MOD cambio mm/
pulg = mm. Visualización con 3 posiciones detrás de la coma
■ Sistema en pulgadas: p.ej. X = 0,6216 (pulg.) Función MOD
Conmutación mm/pulg = pulg. Visualización con 4 posiciones detrás
de la coma
NOML.
REAL E.
ARR
REF R. REST.
13.12 Seleccionar visualización de posiciones;
13.13 Seleccionar sist
ema métr
ico
