8 Programación: Ciclos 198

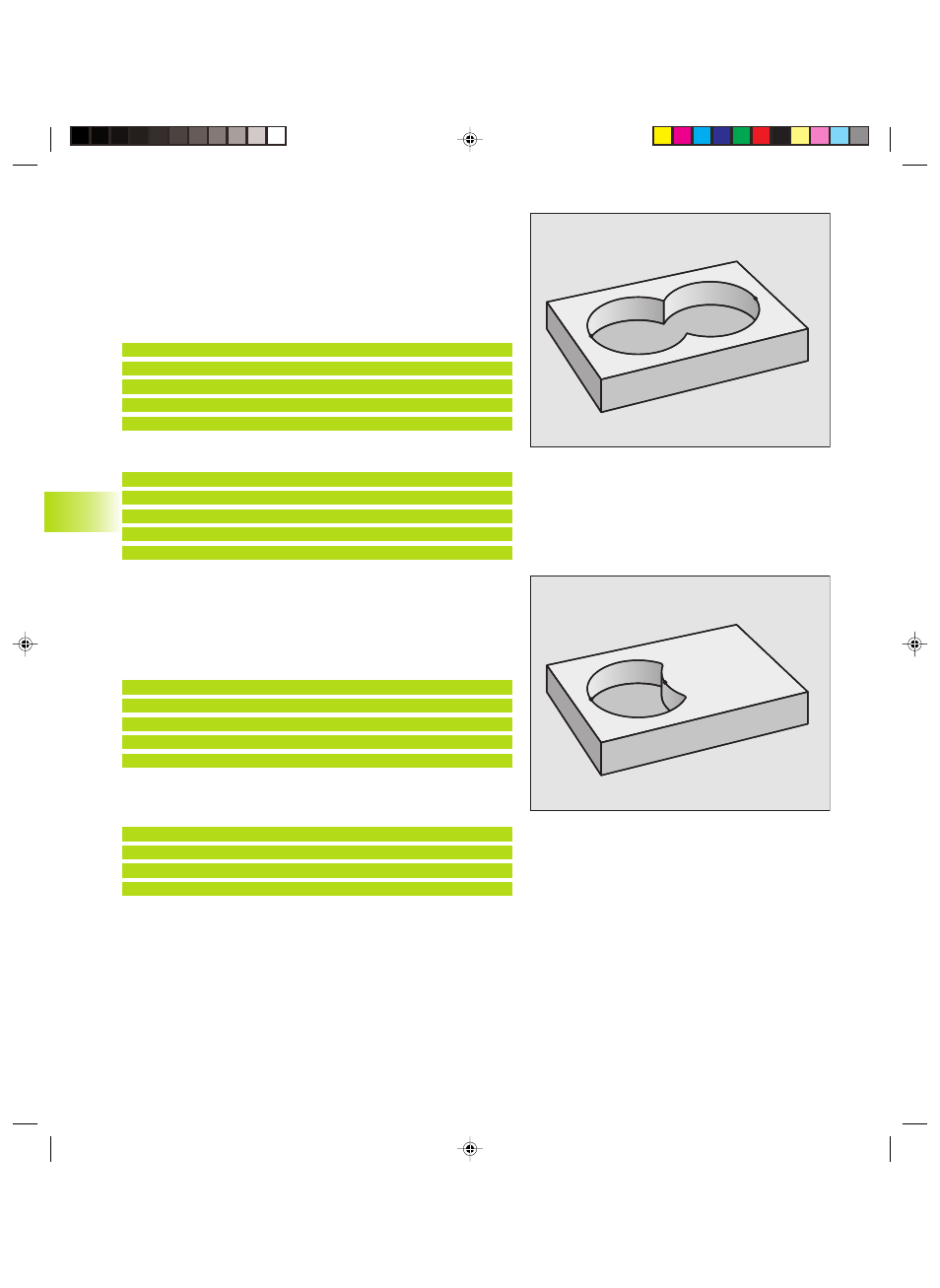

Superficie resultante de la “unión“
Se mecanizan las dos superficies parciales A y B incluida la
superficie común:
■ Las superficies A y B tienen que ser cajeras
■ La primera cajera (en el ciclo G37) deberá comenzar fuera de la
segunda.
Superficie A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Superficie B:
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
Superficie de la “diferencia“
Se mecanizan la superficie A sin la parte que es común a B:
■ La superficie A tiene que ser una cajera y la B una isla.
■ A tiene que comenzar fuera de B.
Superficie A:
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Superficie B:
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
8.7 Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
A
B
A
B
