86 5 Programación: Herramientas
5.2 D
a
tos de la her
ramienta

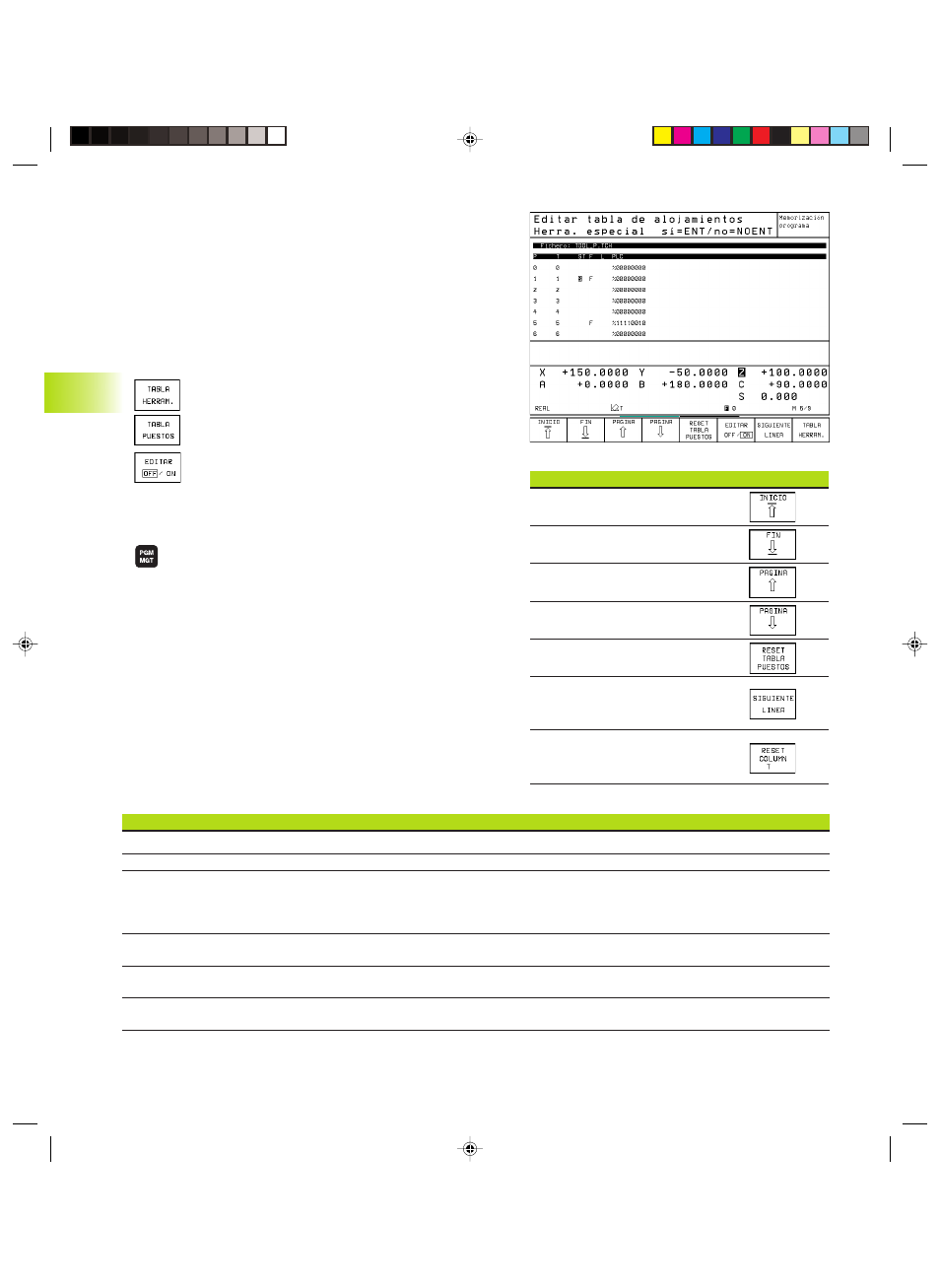

Tabla de posiciones para cambiador de herramientas
Para el cambio automático de herramientas se precisa la tabla de
posiciones TOOL_P.TCH. El TNC 426, TNC 430 con software NC 280
474-xx gestiona varias tablas de posiciones con tantos nombres de
ficheros como se desee. La tabla de posiciones que se quiere activar
para la ejecución del programa, se selecciona en un modo de
funcionamiento de ejecución de programa a través de la gestión de
ficheros (estado M).
Edición de una tabla de posiciones en un modo de
funcionamiento de ejecución del programa:
ú Seleccionar la tabla de htas.:
Pulsar la softkey TABLA HTAS.
ú Seleccionar la tabla de posiciones:
Pulsar la softkey TABLA POSIC.
ú Fijar la softkey EDITAR en ON
Seleccionar la tabla de posiciones en el modo de funcionamiento
Memorizar/editar programa (sólo TNC 426, TNC 430 con software
NC 280 474-xx):
ú Llamada a la gestión de ficheros
ú Visualizar los tipos de ficheros: Pulsar la softkey
SELECC. TIPO
ú Visualizar ficheros del tipo .TCH: Pulsar la softkey TCH
FILES (segunda carátula de softkeys)
ú Seleccionar un fichero o introducir el nombre de un
fichero nuevo. Confirmar con la tecla ENT o con la
softkey SELECC.
En la tabla de posiciones se pueden introducir las informaciones sobre
una herramienta que se citan abajo:
Abrev. Introducciones
P Nº de posición de la hta. en el almacén de htas.
T Número de la herramienta
ST La herramienta es especial (ST:de Special Tool = en inglés
herramienta especial); si la hta. especial anula posiciones
delante y detrás de su posición, dichas posiciones deben
bloquearse (estado L)
F Devolver siempre la hta. a la misma posición en el almacén
(F: deFixed = en inglés determinada)
L Bloquear la posición (L: de Locked = en inglés bloqueado)
PLC Información sobre esta posición de la herramienta
que se quiere transmitir al PLC
Diálogo
–
Número de hta. ?
Herramienta especial Si = ENT / No = NO ENT
TNC 410: Herramienta especial?
Posición fija Si = ENT / No = NO ENT
TNC 410: Posición fija?
Posición bloqueada Si = ENT / No = NO ENT
TNC 410: Posición bloqueada?
Estado del PLC ?
Funciones edición p. tablas de pos. Softkey
Seleccionar el principio de la tabla
Seleccionar el final de la tabla
Seleccionar la pág. anterior de la tabla
Seleccionar la pág. sig. de la tabla
Anular la tabla de posiciones
Salto al inicio de la línea
siguiente
Anular la columna número
de hta. T
