8 Programación: Ciclos 222

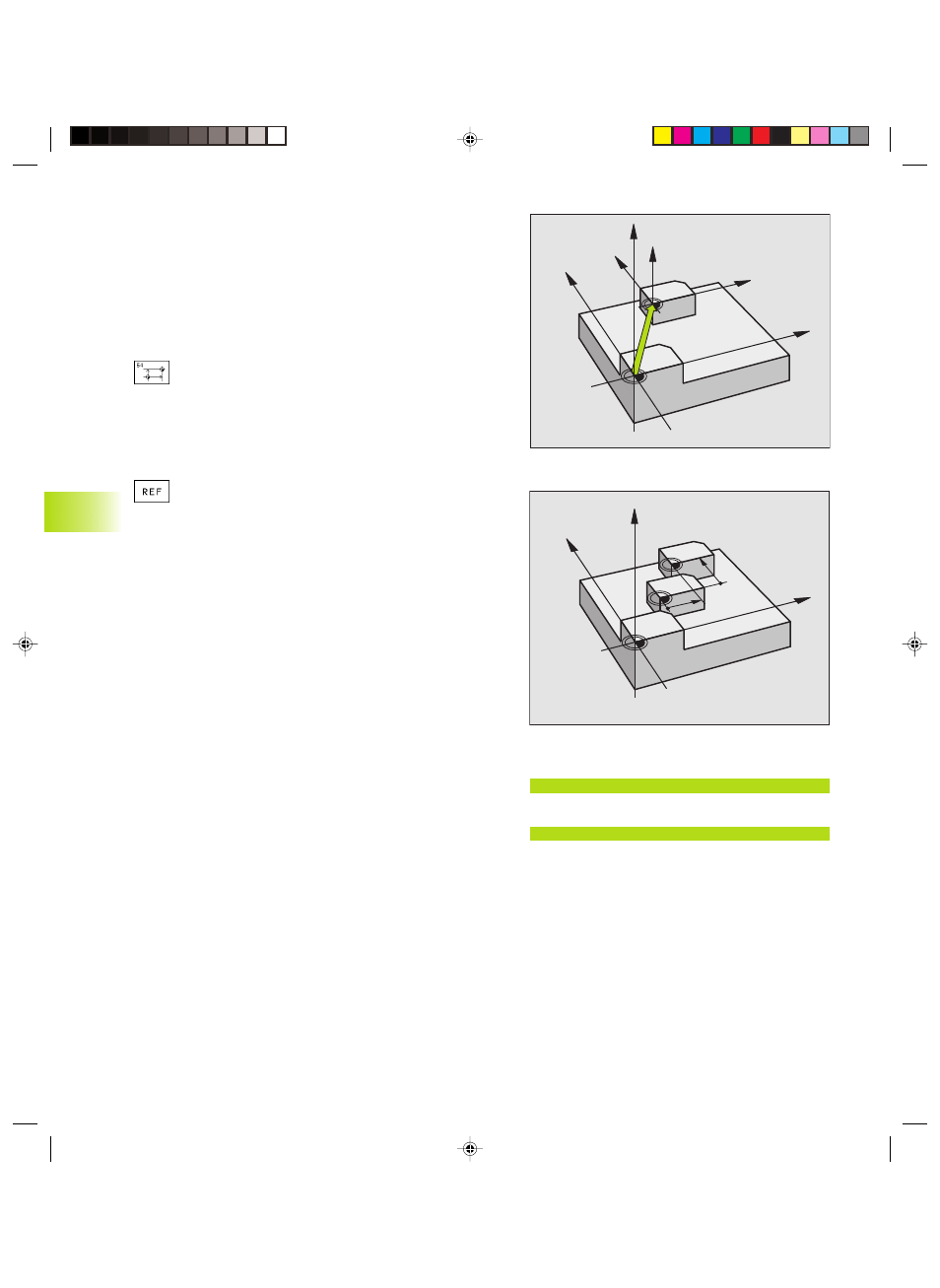

Desplazamiento del PUNTO CERO (ciclo G54)
Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Activación
Después de la definición del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamiento en cada eje se visualiza en la visualización de
estados adicional.
ú DESPLAZAMIENTO: Se introducen las coordenadas del
nuevo punto cero; los valores absolutos se refieren al
cero pieza, determinado mediante la fijación del punto
de referencia; los valores incrementales se refieren al
último cero pieza válido; si se desea, éste puede
desplazarse
Además en el TNC 410:
ú REF: Al pulsar la softkey REF, el punto cero programado
se refiere al punto cero de la máquina. En este caso el
TNC caracteriza la primera frase del ciclo con REF
Anulación
El desplazamiento del punto cero con las coordenadas X=0, Y=0 y
Z=0 elimina el desplazamiento del punto cero anterior.
Gráfico (excepto TNC 410)
Si después de un desplazamiento del punto cero se programa un
bloque nuevo, se puede elegir a través del parámetro MP7310, si el
bloque nuevo se refiere al punto cero actual o al antiguo. De esta
forma cuando se mecanizan varias piezas se puede representar
gráficamente cada pieza de forma individual.
Visualizaciones de estados
■ La visualización de estados se refiere al punto cero activo
(desplazado)
■ El punto cero indicado en la visualización de estados adicional se
refiere al punto de referencia fijado manualmente
8.9 Ciclos para la traslación de coordenadas
Z
Z
X
X
Y
Y
Z
X
Y
G91X
G91Y
Ejemplo de frases NC:
N72 G54 G90 X+25 Y-12.5 Z100*
o bien
N72 G54 G90 REF X+25 Y-12.5 Z100*
