8 Programación: Ciclos 160

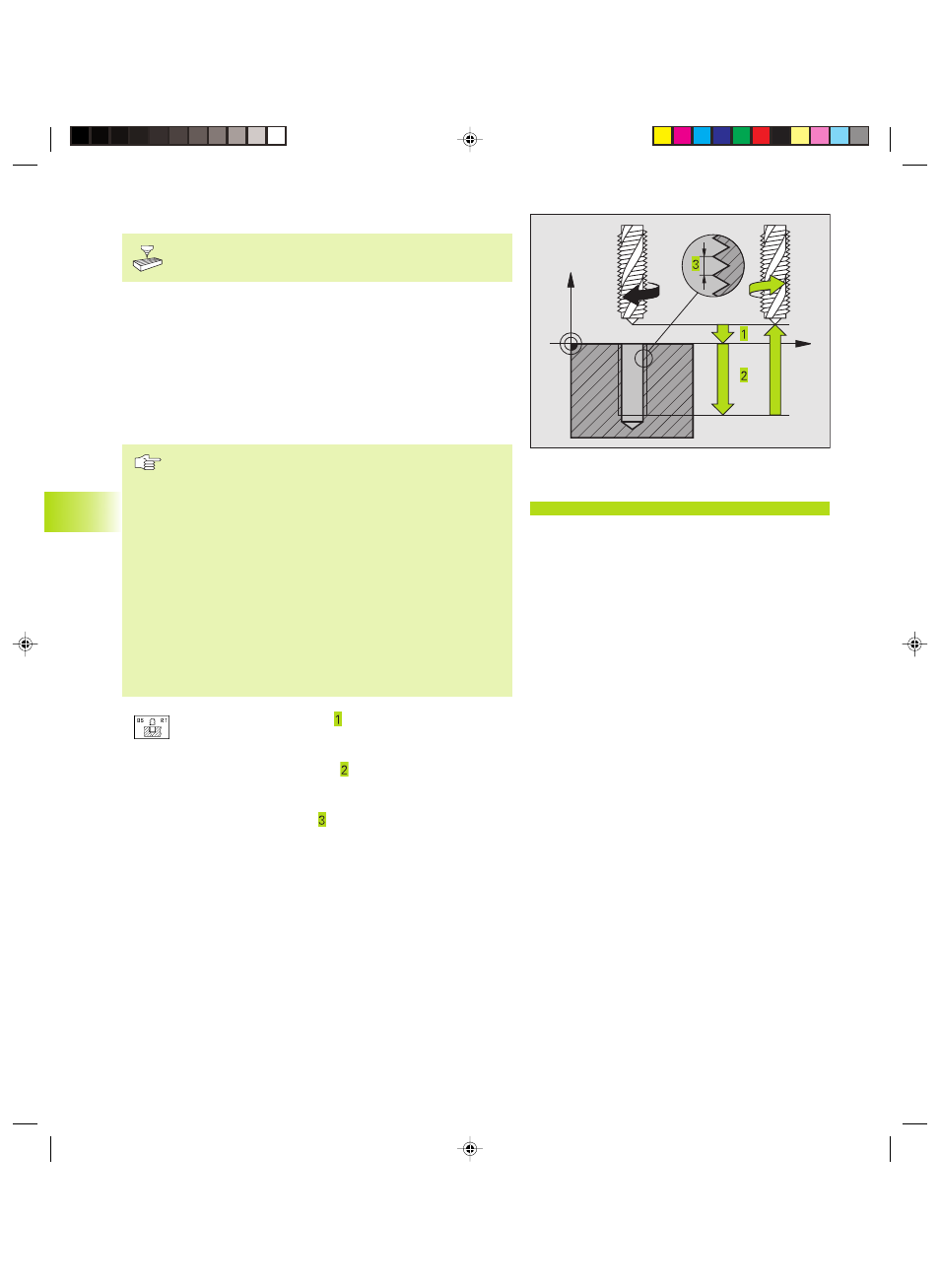

ROSCADO RIGIDO GS (ciclo G85)
El constructor de la máquina tiene que preparar la
máquina y el TNC para poder utilizar el roscado rígido.
El TNC realiza el roscado en varios pasos sin compensación de la longitud.
Las ventajas en relación al ciclo de roscado con macho son las siguientes:
■ Velocidad de mecanizado más elevada
■ Se puede repetir el mismo roscado ya que en la llamada al ciclo el
cabezal se orienta sobre la posición 0° (depende del parámetro de
máquina 7160)
■ Campo de desplazamiento del eje del cabezal más amplio ya que se
suprime la compensación
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
de partida (centro del taladro) en el plano
de mecanizado con corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza)
El signo del parámetro Profundidad de taladrado determina
la dirección del mecanizado.
El TNC calcula el avance dependiendo del número de
revoluciones. Si se gira el potenciómetro de override para
las revoluciones durante el roscado, el TNC ajusta
automáticamente el avance
El potenciómetro para el override del avance está inactivo.
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la superficie
de la pieza
ú Profundidad de taladrado (valor incremental): Distancia
entre la superficie de la pieza (principio de la rosca) y el
final de la rosca
ú PASO DE LA ROSCA :
Paso de la rosca. El signo determina si el roscado es a
derechas o a izquierdas:
+ = rosca a derechas
– = rosca a izquierdas
Retirar la hta. cuando se interrumpe el programa (excepto TNC 410)
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey RETIRAR HTA. MANUALM. Si se pulsa RETIRAR
HTA. MANUALM., se retira la hta. de forma controlada. Para ello se
activa el pulsador de dirección positiva del eje de la herramienta activado.
8.3 Ciclos de taladrado
X
Z
Ejemplo de frases NC:
N18 G85 P01 2 P02 -20 P03 +1*
