TNC 410, TNC 426 , TNC 430 de HEIDENHAIN 309
12.3 Medición de piezas con palpador
es 3D

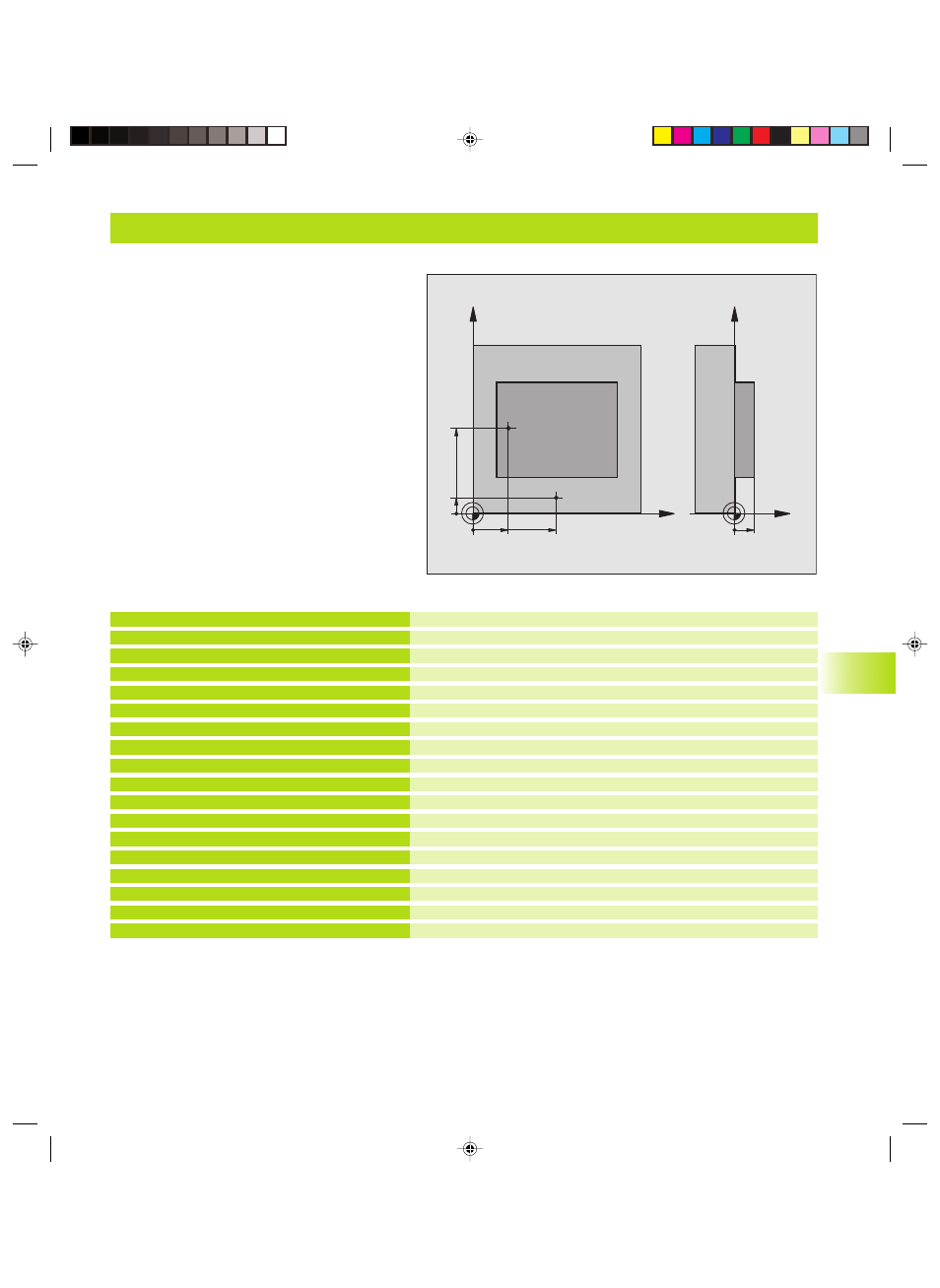

Ejemplo: Determinar la altura de una isla sobre la pieza
Desarrollo del programa
■ Asignar el parámetro del programa
■ Medir la altura con el ciclo G55
■ Calcular la altura
X
Y
20
50
10
50
Z
Y
10
%3DPALPAR G71 *
N10 D00 Q11 P01 +20 *
N20 D00 Q12 P01 +50 *
N30 D00 Q13 P01 +10 *
N40 D00 Q21 P01 +50 *
N50 D00 Q22 P01 +10 *
N60 D00 Q23 P01 +0 *
N70 T0 G17 *
N80 G00 G40 G90 Z+250 *
N90 X+Q11 Y+Q12 *
N100 G55 P01 10 P02 Z-
X+Q11 Y+Q12 Z+Q13 *
N110 X+Q21 Y+Q22 *
N120 G55 P01 20 P02 Z- Z+Q23 *
N130 D02 Q1 P01 +Q20 P02 +Q10 *
N140 G38 *
N150 G00 G40 Z+250 M2 *
N999999 %3DPALPAR G71 *
1er punto de palpación: Coordenada X
1er punto de palpación: Coordenada Y
1er punto de palpación: Coordenada Z
2º punto de palpación: Coordenada X
2º punto de palpación: Coordenada Y
2º punto de palpación: Coordenada Z
Llamada al palpador
Retirar el palpador
Posicionamiento previo del palpador
Medición de la arista superior de la pieza
Posicionamiento previo para la segunda medición
Medir la profundidad
Calcular la altura absoluta de la isla
Parada en la ejecución del programa: Verificar Q1
Retirar la herramienta, final del programa
