8 Programmieren: Zyklen 166

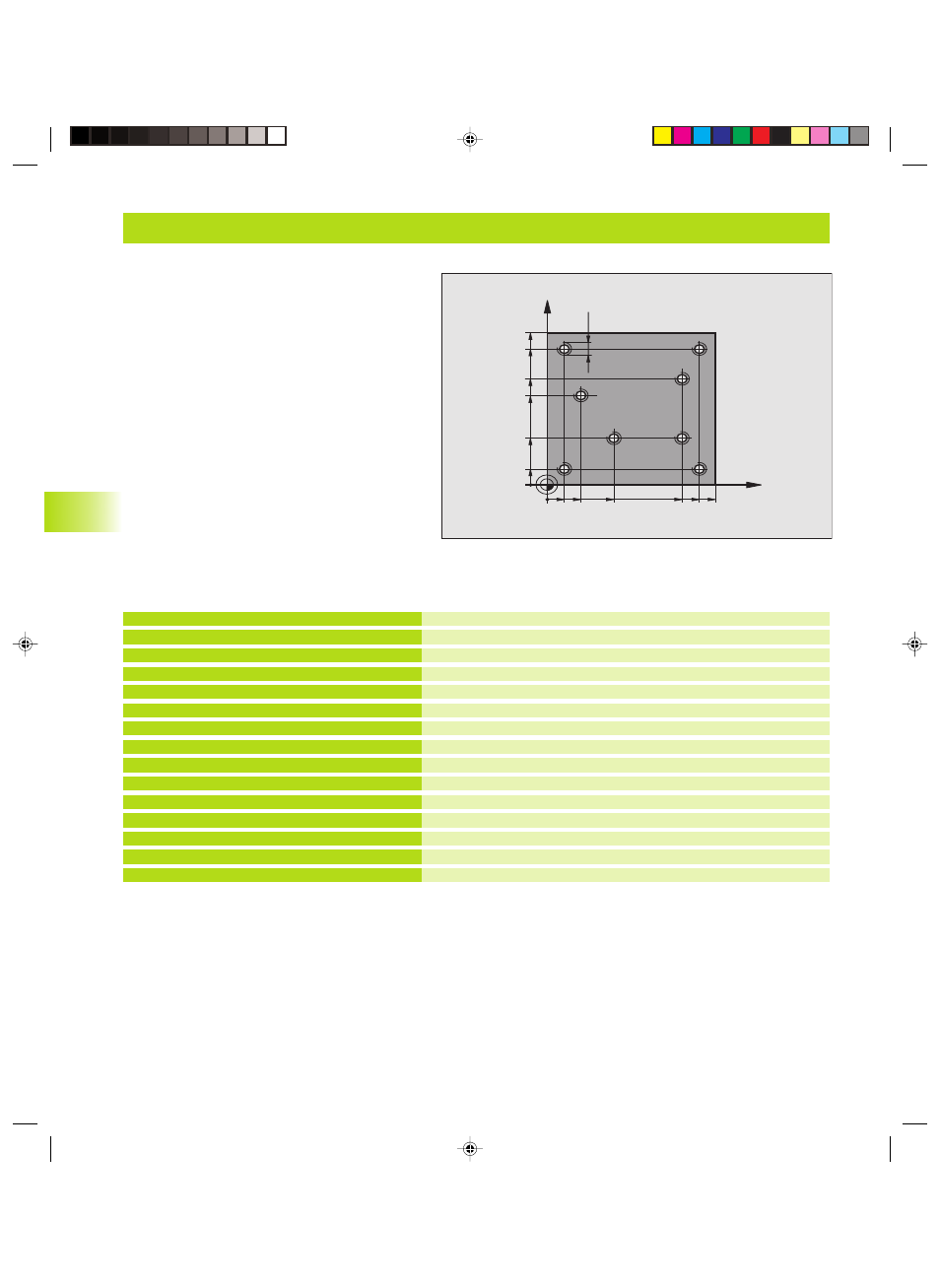

Ejemplo: Ciclos de taladrado junto con tablas de puntos (sólo TNC 410)
Definición del bloque
Definición de la hta. de centraje
Definición de la hta. Taladro
Definición de la herramienta Macho de roscar
Llamada a la hta. de centraje
Desplazar la hta. a la altura de seguridad (programar un valor para F,
el TNC posiciona después de cada ciclo a la altura de seguridad)
Determinar la tabla de puntos
Definición del ciclo Centraje
Obligatorio programar 0 en Q203 y Q204
Llamada al ciclo junto con la tabla de puntos TAB1.PNT,
Avance entre los puntos: 5000 mm/min
Retirar la herramienta, cambio de herramienta
%1 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 X+100 Y+100 Z+0*
N30 G99 1 L+0 R+4*
N40 G99 2 L+0 R+2.4*
N50 G99 3 L+0 R+3*
N60 T1 G17 S5000*
N70 G01 G40 Z+10 F5000*
N80 %:PAT: ”TAB1”*
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2
Q210=0 Q203=+0 Q204=0*
N100 G79 “PAT“ F5000 M3*
N110 G00 G40 Z+100 M6*
Desarrollo del programa
■ Centraje
■ Taladrado
■ Roscado M6
Las coordenadas del taladro están memorizadas en
la tabla de puntos TAB1.PNT (véase página
siguiente) y se llaman con G79 PAT.
Los radios de la hta. se han seleccionado de tal
forma que se puedan ver todos los pasos del
mecanizado en el test gráfico.
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
8.3 Ciclos de taladrado
