7 Programación: Funciones auxiliares 134
Corrección automática de la geometría de la máquina al
trabajar con ejes basculantes: M114 (excepto TNC 410)
Comportamiento standard
El TNC desplaza la herramienta a las posiciones determinadas en el
programa de mecanizado. Cuando en un programa se modifica la posición
del eje basculante, el postprocesador deberá calcular el desvío que se

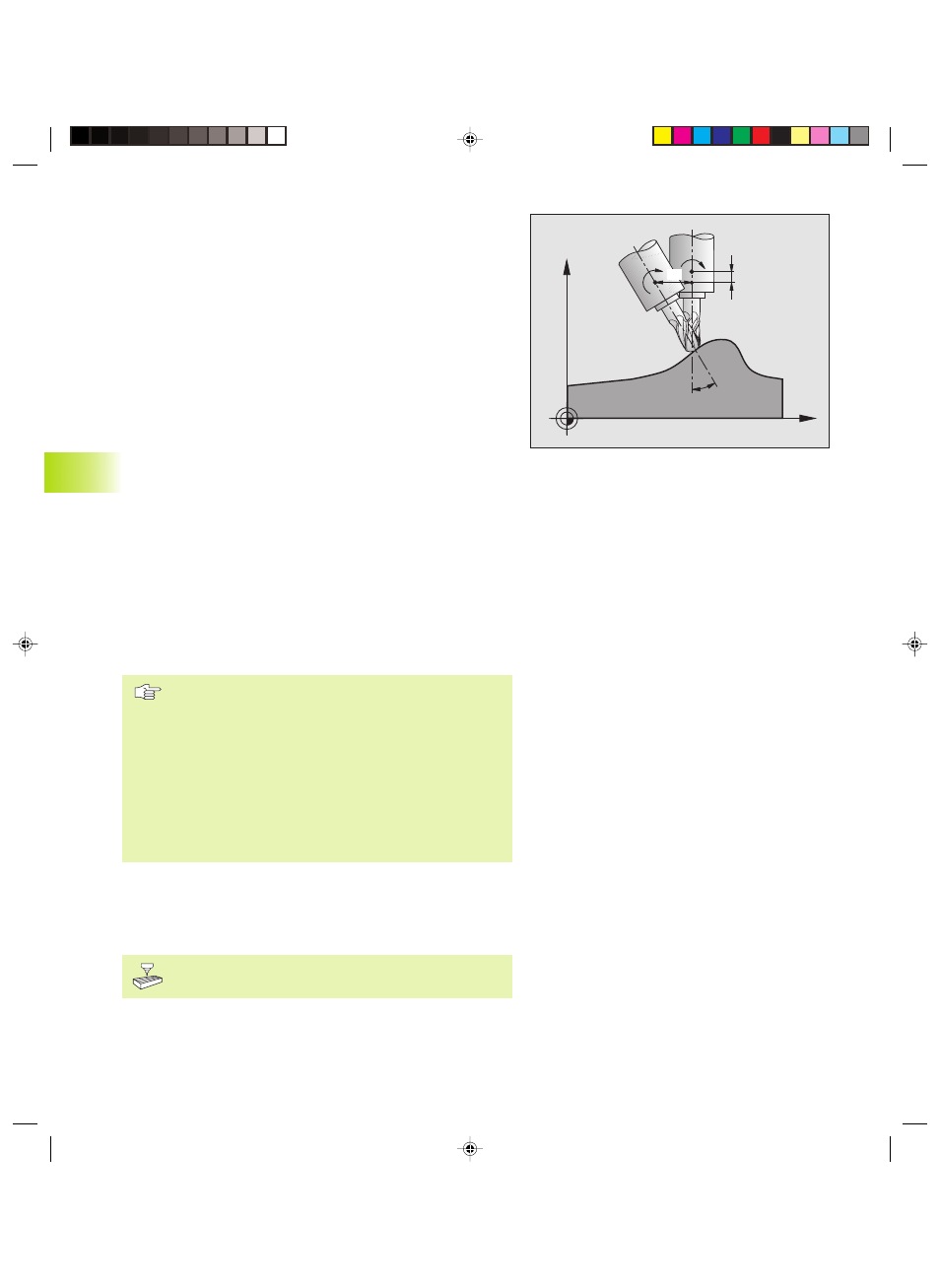

genere en los ejes lineales (véase figura arriba a la derecha) y desplazarse
en una frase de posicionamiento. Debido a que aquí juega también un
importante papel la geometría de la máquina, deberá calcularse el
programa NC por separado para cada máquina.
Comportamiento con M114
Cuando en un programa se modifica la posición de un eje basculante, el
TNC compensa automáticamente el desvío de la herramienta con una
corrección longitudinal 3D (para máquinas con ejes basculantes
controlados). Debido a que la geometría de la máquina está memorizada
en parámetros de máquina, el TNC compensa automáticamente tambíen
los desvios específicos de la máquina. El postprocesador sólo tiene que
calcular una vez los programas, incluso cuando se ejecutan en diferentes
máquinas con el control TNC.
Si su máquina no tiene ejes basculantes controlados (inclinación manual
del cabezal, posicionamiento del cabezal por el PLC), se puede programar
detrás de M114 la correspondiente posición válida del cabezal basculante
(p.ej. M114 B+45, se pueden introducir parámetros Q).
El sistema CAD o el postprocesador deberán tener en cuenta la
corrección del radio de la hta. Una corrección de radio programada RL/
RR provoca un aviso de error.
Cuando el TNC realiza la corrección de longitud de la herramienta el avance
programado se refiere al extremo de la herramienta de lo contrario se
refiere al punto de referencia de la misma.
Si la máquina tiene un cabezal basculante controlado, se
puede interrumpir el programa y modificar la posición del eje
basculante (p.ej. con un volante).
Con la función AVANCE HASTA FRASE N se puede continuar
con el programa de mecanizado en el lugar donde se ha
interrumpido. Cuando está activada M114, el TNC tiene
automáticamente en cuenta la nueva posición del eje
basculante.
Para poder modificar la posición del eje basculante
manualmente durante la ejecución del programa, se emplea
M118 junto con M128.
Activación
M114 actua al principio de la frase, M115 al final de la frase. M114 no
actúa cuando está activada una corrección de radio de la hta.
M114 se anula con M115. M114 también deja de actuar al final del
programa.
El constructor de la máquina determina la geometría de la
máquina en los parámetros de máquina 7510 y siguientes.
7.5 F
unciones auxiliar
es par
a ejes gir
at
or
ios
X
Z
dB
dz dx
B
B
