8 Programación: Ciclos 204

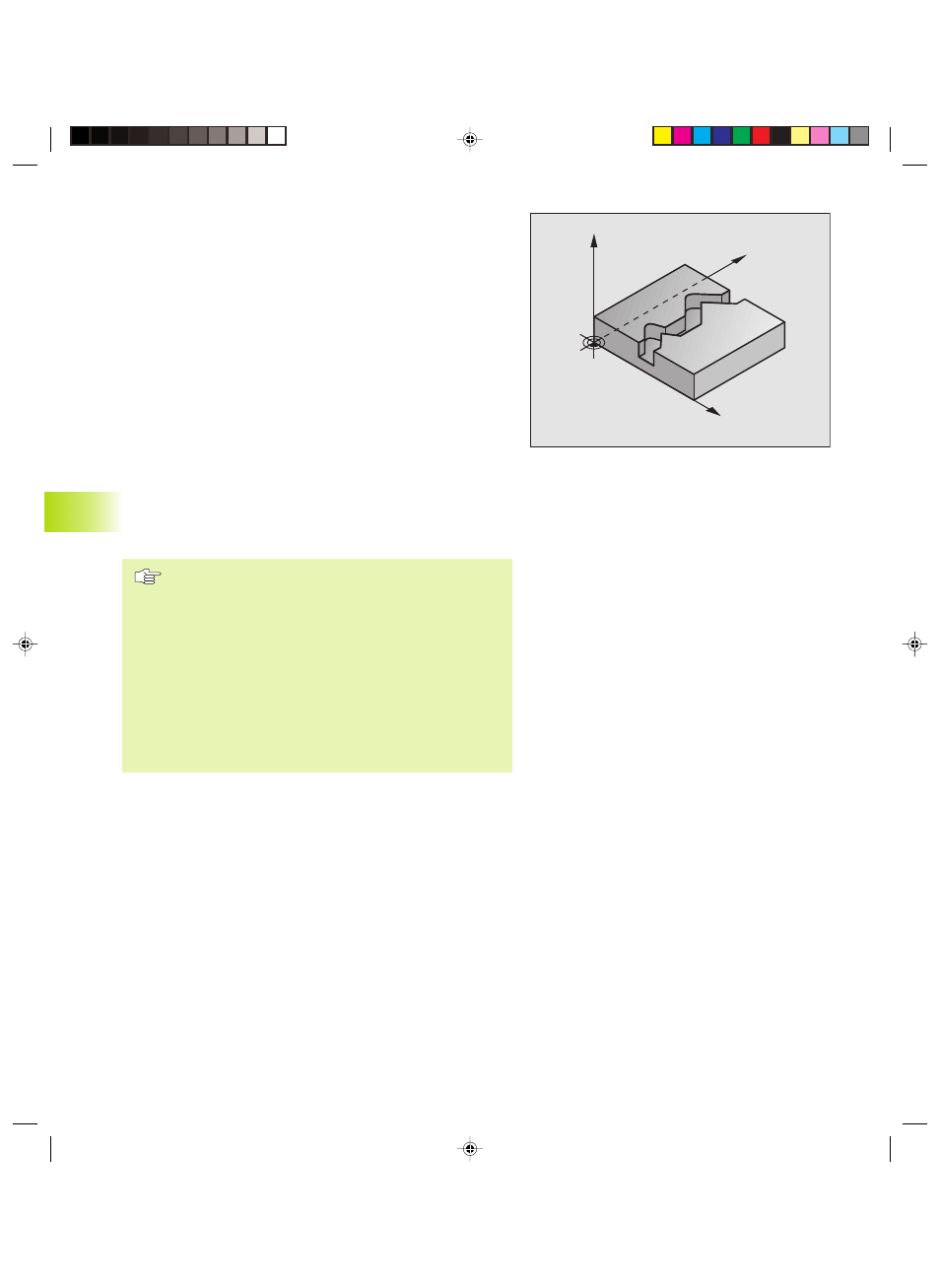

TRAZADO DEL CONTORNO (ciclo G125)
Con este ciclo y con el ciclo G37 CONTORNO se pueden mecanizar
contornos “abiertos“: El principio y el final del contorno no
coiciden.
El ciclo G125 TRAZADO DEL CONTORNO ofrece considerables
ventajas en comparación con el mecanizado de un contorno abierto
con frases de posicionamiento:
■ El TNC supervisa el mecanizado para realizar entradas sin rebabas
y evitar daños en el contorno. Comprobar el contorno con el test
del gráfico
■ Cuando el radio de la hta. es demasiado grande, se tendrá que
volver a mecanizar, si es preciso, el contorno en las esquinas
interiores
■ El mecanizado se ejecuta en una sola pasada de forma
sincronizada o a contramarcha. El tipo de fresado elegido se
mantiene incluso cuando se realiza el espejo de los contornos
■ Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
■ Se pueden introducir diversas medidas, para realizar el desbaste y
el acabado con varios pasos de mecanizado
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la
dirección del mecanizado.
El TNC sólo tiene en cuenta el primer label del ciclo G37
CONTORNO.
La memoria de un ciclo SL es limitada. Por ejemplo, se
pueden programar como máximo 128 frases lineales.
No es necesario el ciclo G120 DATOS DEL CONTORNO.
Las posiciones en cotas incrementales programadas
directamente después del ciclo G125 se refieren a la
posición de la hta. al final del ciclo.
8.7 Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
Y
X
Z
