TNC 410, TNC 426 , TNC 430 de HEIDENHAIN 307
Determinar el ángulo entre el eje de referencia angular y una
arista de la pieza
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT.
ú Angulo de giro: Anotar el ángulo de giro visualizado, en el
caso de que se quiera volver a reproducir
posteriormente el giro básico realizado anteriormente.
ú Realizar el giro básico a partir del lado a comparar
(véase “Compensar posición inclinada de la pieza“)
ú Con la softkey PALPAR ROT visualizar como ángulo de
giro, el ángulo entre el eje de referencia angular y la
arista de la pieza.
ú Eliminar el giro básico o reproducir de nuevo el giro
básico original:
ú Fijar el punto de referencia al valor anotado

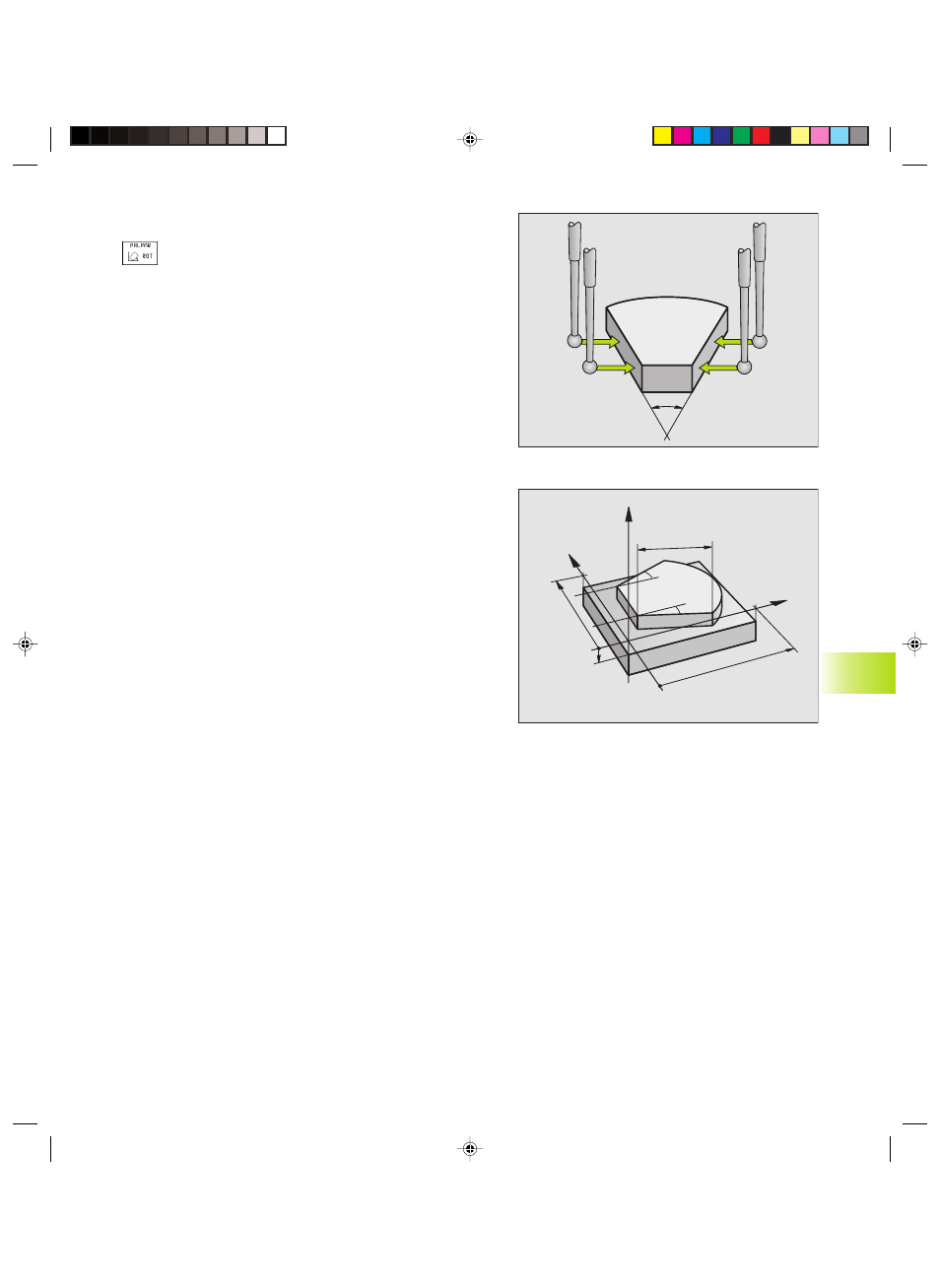

Determinar el ángulo entre dos aristas de la pieza
ú Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT.
ú Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
ú Realizar el giro básico para el primer lado (véase “Compensar la
posición inclinada de la pieza“)
ú Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
ú Con la softkey PALPAR ROT se visualiza como un ángulo de giro, el
ángulo PA entre las aristas de la pieza
ú Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
12.3 Medición de piezas con palpador
es 3D
