145 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

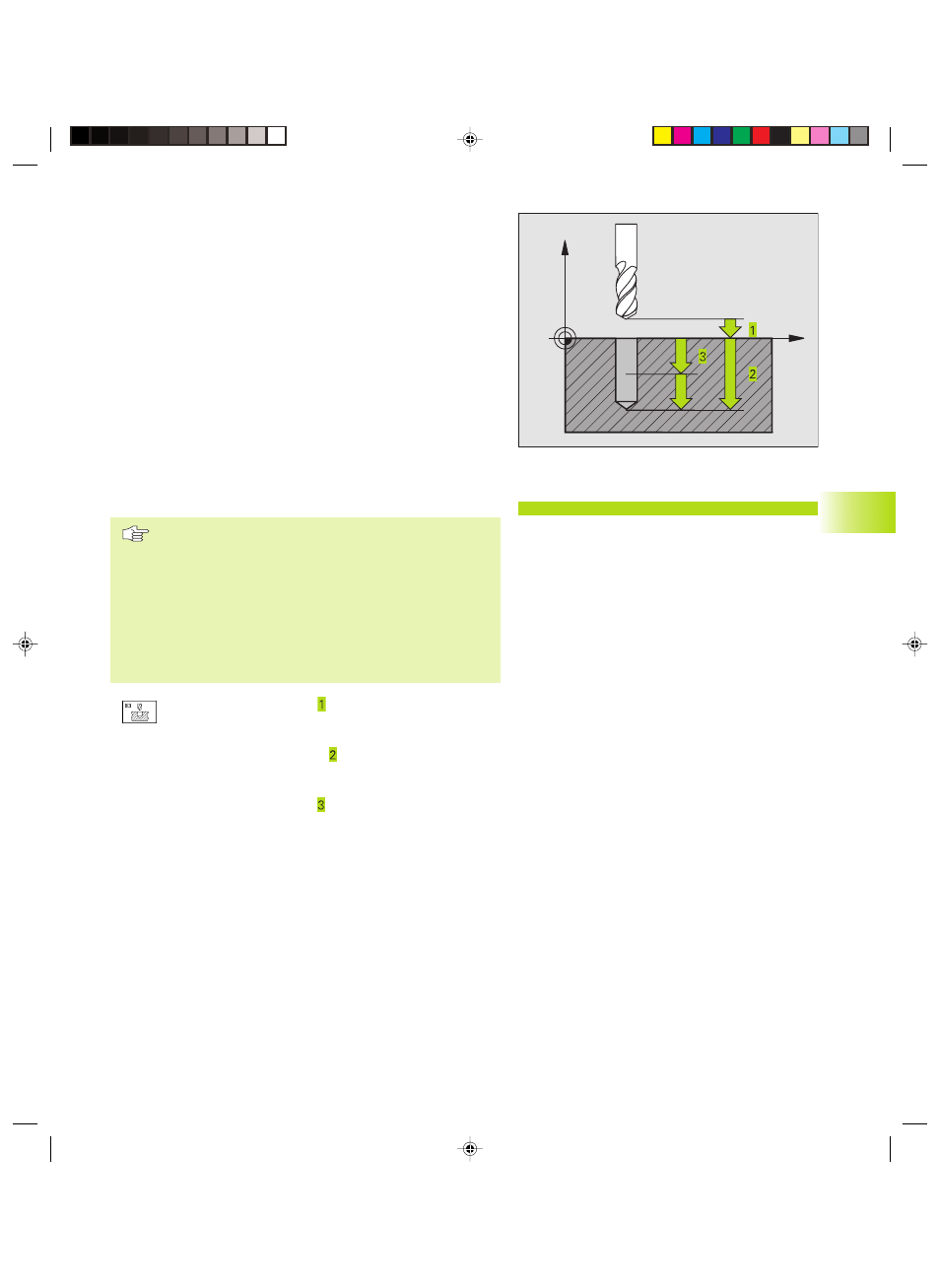

TALADRADO PROFUNDO (ciclo G83)
1 La hta. taladra con el avance F programado desde la posición
actual hasta la primera profundidad de pasada
2 Después el TNC retira la herramienta en marcha rápida y vuelve a
desplazarse hasta la primera profundidad de pasada,
reduciendose ésta según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
■ Profundidad de taladrado hasta 30 mm: t = 0,6 mm
■ Profundidad de taladrado más de 30 mm: t = profundidad /50
máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F
programado hasta la siguiente profundidad de pasada
5 El TNC repite este proceso (1 a 4) hasta alcanzar la profundidad
del taladro programada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de la viruta, el TNC retira la herramienta a la
posición inicial en marcha rápida
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
de partida (centro del taladro) en el plano de mecanizado con
corrección de radio G40.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina la
dirección del mecanizado.
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de taladrado (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro)
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza a la profundidad de taladrado en un
sólo paso de mecanizado cuando:
■ La prof. de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
La profundidad de taladrado no tiene
porque ser múltiplo de la prof. de pasada
ú Tiempo de espera en segundos: Tiempo que la
herramienta espera en la base del taladro para
desahogar la viruta
ú Avance F: Velocidad de desplazamiento de la hta. al
taladrar en mm/min
8.3 Ciclos de taladrado
X
Z
Ejemplo de frase NC:
N10 G83 P01 2 P02 -20 5 P03 0 P04 500*
