HEIDENHAIN MANUALplus 620, CNC PILOT 640 97
2.5 Units - T
a
ladr
ar eje C

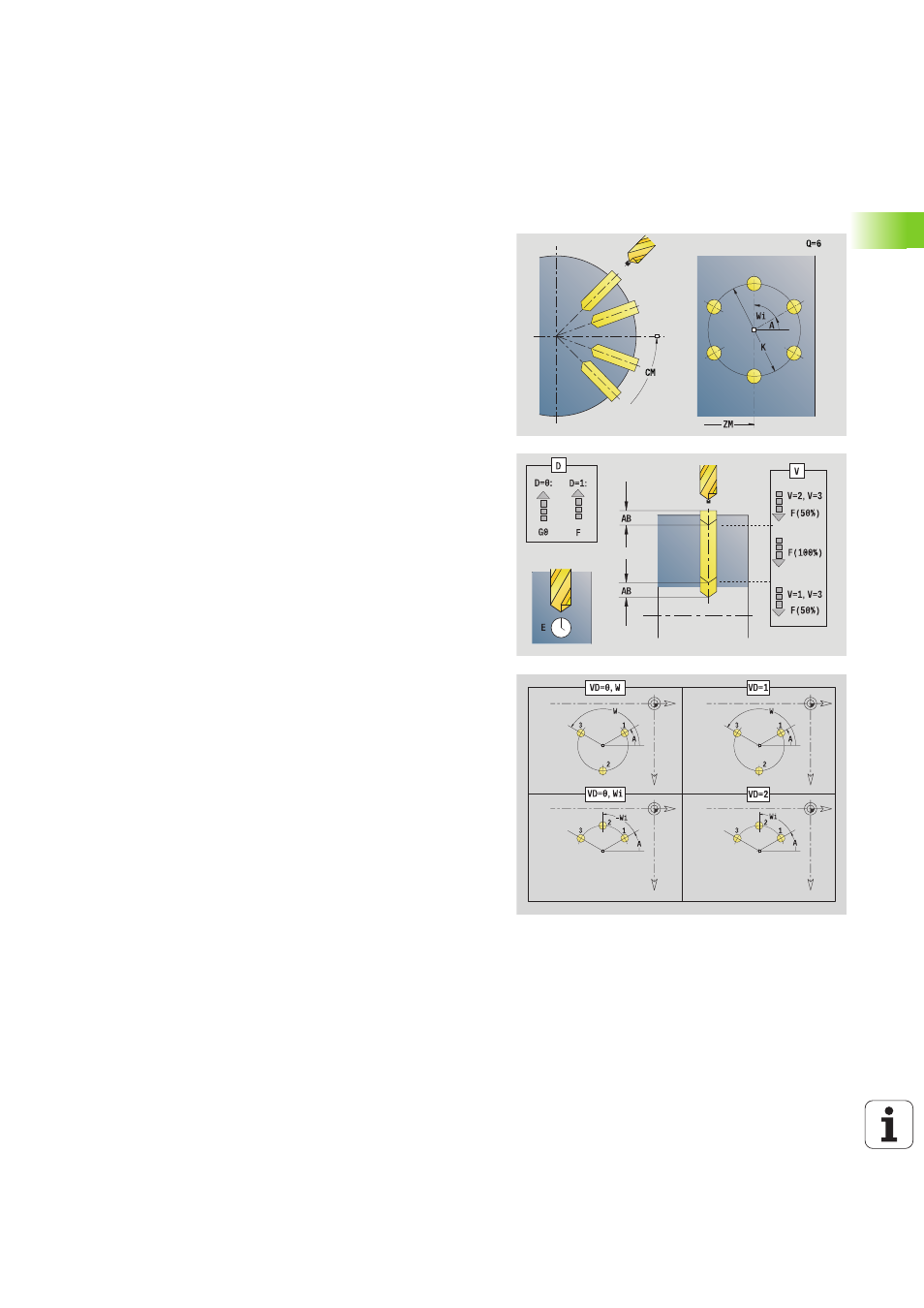

Unit "Patrón de taladro circular en superficie
lateral"
La Unit realiza un patrón de taladro en la superficie lateral.
Unitname: G74_Cir_Lat_C / Ciclo: G74 (Véase la página 333)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario Patrón
Q
Número de taladros
ZM, CM Centro del patrón
A Ángulo inicial
Wi Incremento angular
K Diámetro de patrón
W Ángulo final
VD Dirección de recirculación (por defecto: 0)
 VD=0, sin W: reparto por el círculo completo
 VD=0, con W: Reparto por un arco de círculo más
grande
 VD=0, con Wi: el signo de Wi determina el sentido
(Wi<0: en sentido horario)
 VD=1: con W: en sentido horario
 VD=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
 VD=2: con W: en sentido antihorario
 VD=2, con Wi: en sentido antihorario (el signo de Wi no
es relevante)
Formulario ciclo
X1
Punto inicial de taladro (Cota de diámetro)
X2 Punto final de taladrado (Cota de diámetro)
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso con:
 0: Avance rápido
 1: Avance
V Reducción del avance:
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
P Profundidad de taladrado
IB Valor de reducción de la profundidad de taladro por él que
se reduce la profundidad de taladro con cada
aproximación.
JB Profundidad mínima de taladro: si se ha introducido un
valor de reducción de la profundidad de taladro, la
profundidad de taladro se reduce sólo hasta el valor
definido en JB.
