60 Units smart.Turn
2.1 Units smar
t.T
u
rn

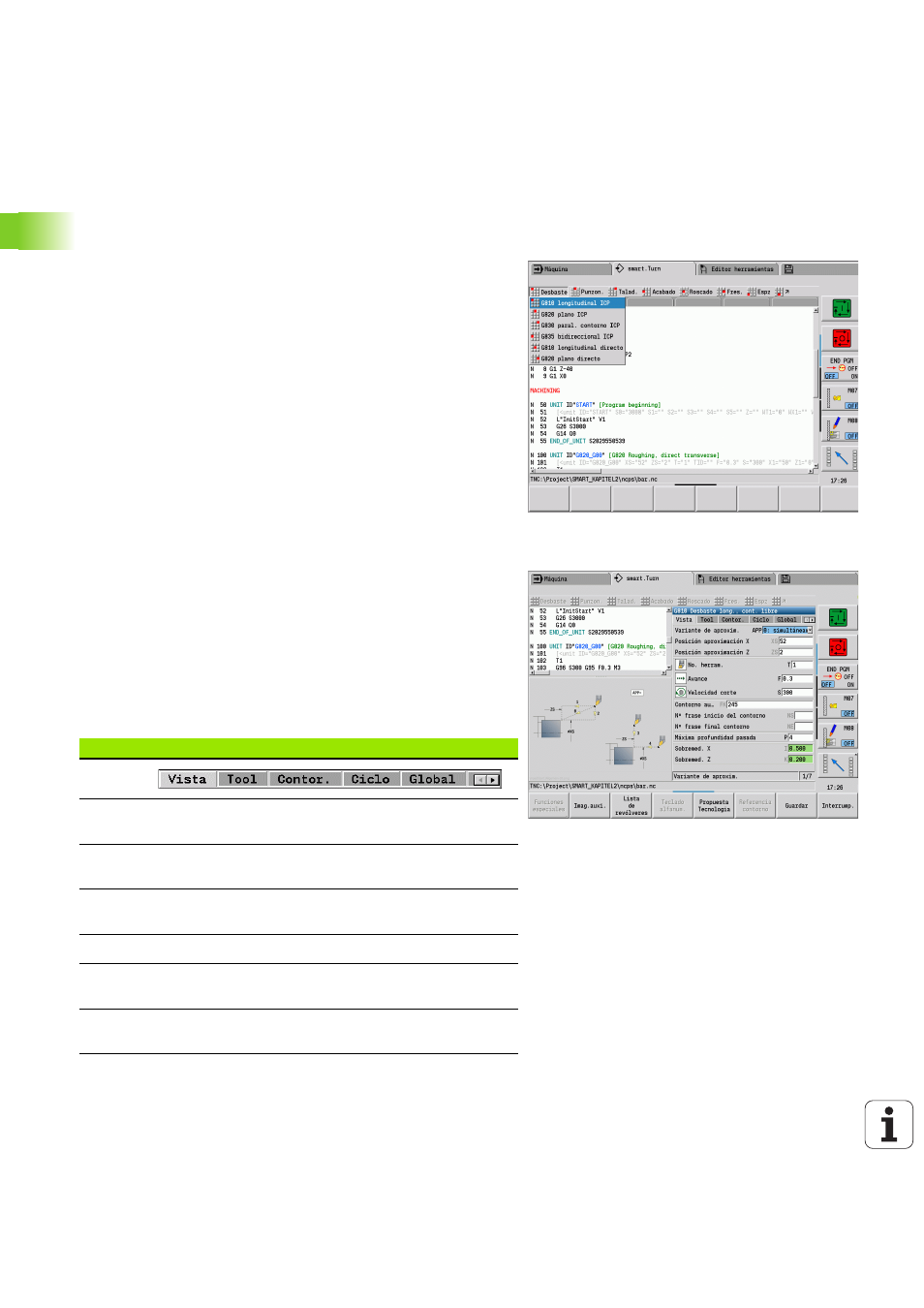

2.1 Units smart.Turn
Grupo de menú "Units"
El grupo de menús "Units" contiene las llamadas a Units ordenadas
por tipos de mecanizado: Este grupo de menú se activará
seleccionando la opción de menú "Units".
 Desbaste
 Punzonar
 Taladro y pretaladro (ejes C e Y)
 Acabado
 Rosca
 Fresado (ejes C e Y)
 Mecanizados especiales
La Unit smart.Turn
Una Unit describe un bloque de trabajo completo. Es decir, la Unit
contiene la llamada de herramienta, los datos tecnológicos, la llamada
de ciclo, la estrategia de aproximación y desplazamiento, así como
datos globales como la distancia de seguridad, etc. Todos estos
parámetros se resumen de manera ordenada en un diálogo.
Formularios Unit
El diálogo Unit se divide en formularios y los formularios, a su vez, en
grupos. La navegación entre los formularios y los grupos se realiza con
las Teclas smart.
Formularios en los diálogos de UNIT
Sinóp. Formulario sinóptico con todos los parámetros de
configuración necesarios.
Herramienta Formulario de herramientas con selección de
herramienta, parámetros tecnológicos y funciones M
Contorno Descripción o selección del contorno que se debe
mecanizar
Ciclo Descripción de la secuencia del mecanizado
Global Vista y configuración de los valores de configuración
global
AppDep Definición del movimiento de aproximación y de
retirada
