Segmento rectilíneo en contorno frontal/
posterior G101-Geo

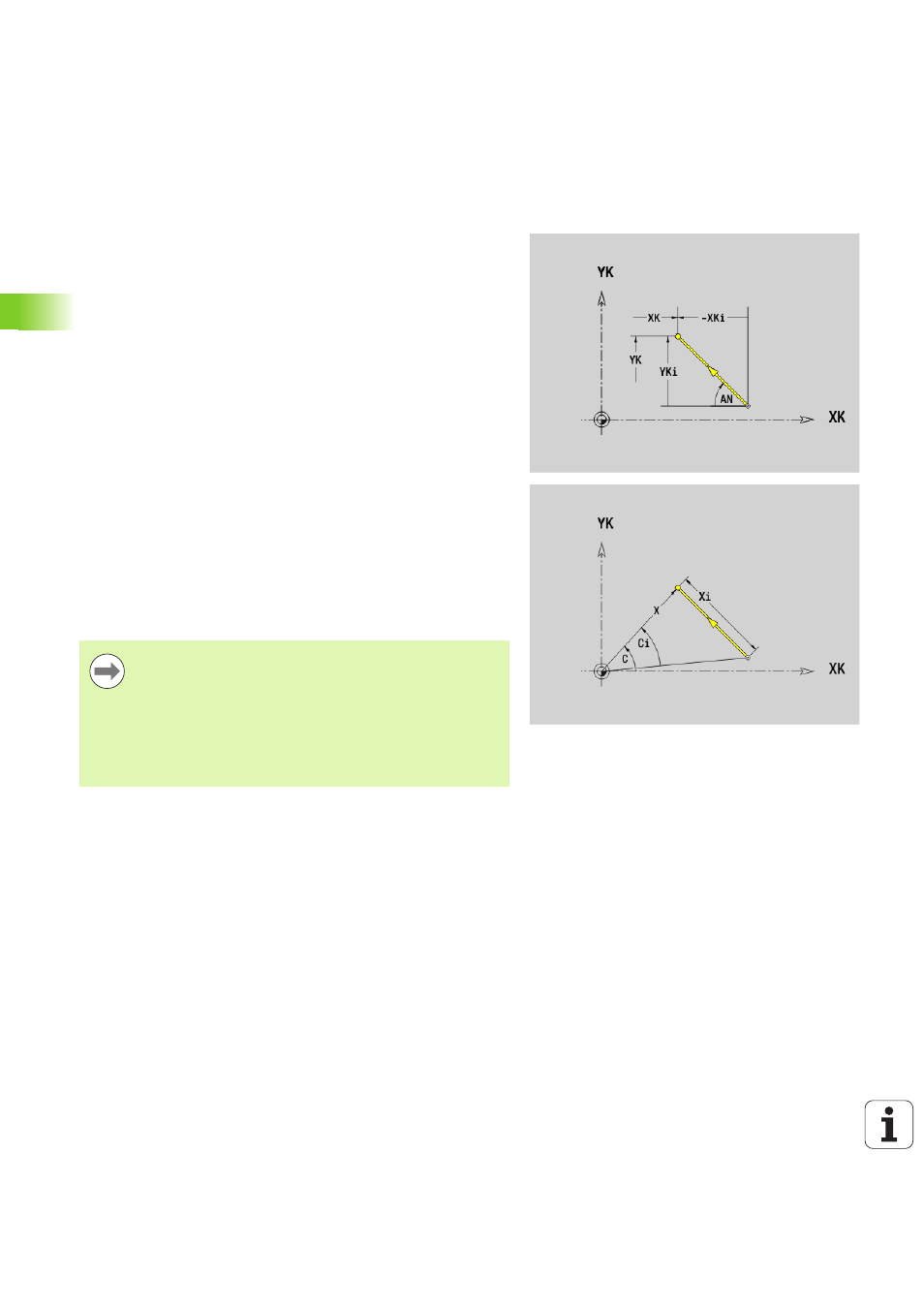

G101 define un segmento rectilíneo en un contorno en la superficie
frontal o posterior.
Parámetro
X
Punto final en coordenadas polares (cota de diámetro)
C Punto final en coordenadas polares (cota angular)
XK Punto final en coordenadas cartesianas
YK Punto final en coordenadas cartesianas
AN Ángulo respecto al eje XK positivo
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
AR Ángulo respecto al eje XK positivo (AR corresponde a AN)
R Longitud (radio polar; referencia: último punto del contorno)
Programación
 X, XK, YX: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
 C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
