HEIDENHAIN MANUALplus 620, CNC PILOT 640 145
2.9 Units – F
resar superficie fr
ontal

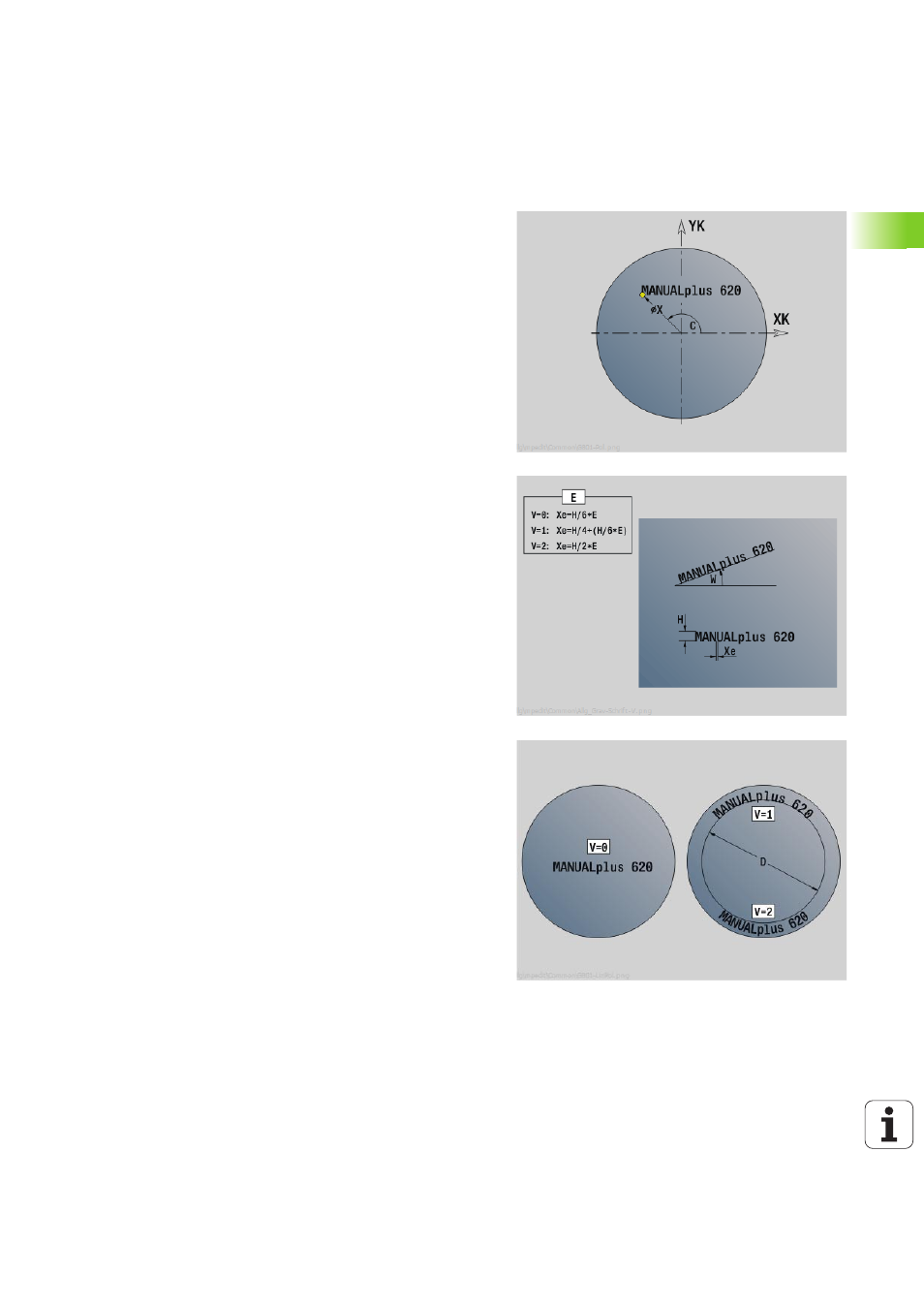

Unit "Gravar superficie frontal"
La Unit grava secuencias de caracteres dispuestos lineal o polarmente
en la superficie frontal. Los acentos y signos especiales, que no se
pueden introducir en el editor smart.Turn, se definen signo por signo
en NF. Si se programa "seguir escribiendo directamente" (Q=1), se
suprime el cambio de herramientas y el preposicionado. Se aplican los
valores tecnológicos del ciclo de gravar anterior.
Unitname: G801_GRA_FRONT_C / Ciclo: G801 (Véase la página 382)
Tabla de signos: Véase la página 380
Acceso al banco de datos de tecnología
 Tipo de mecanizado: gravar
 Parámetros influidos: F, S
Formulario posición
X, C
Punto inicial polar
XK, YK Punto inicial cartesiano
Z Punto final Posición Z, a la que se aproxima para el fresado.
RB Nivel de retroceso
Formulario ciclo
TXT
Texto que se debe gravar
NF Número de carácter (carácter que se debe gravar)
H Altura de escritura
E Factor de distancia (cálculo: véase imagen)
W Ángulo de inclinación
FZ Factor de avance de penetración (avance de penetración =
avance actual * FZ)
V Versión
 0: presentación lineal
 1: curvado hacia arriba
 2: curvado hacia abajo
D Diámetro de referencia
Q Continuar escribiendo
 0 (no): el gravado se realiza a partir del punto inicial
 1 (si): gravar a partir de la posición de la herramienta
Otros formularios: Véase la página 60
