2.5 Units - T
a
ladr
ar eje C
Unit "Patrón de taladros roscados lineal en
superficie frontal"

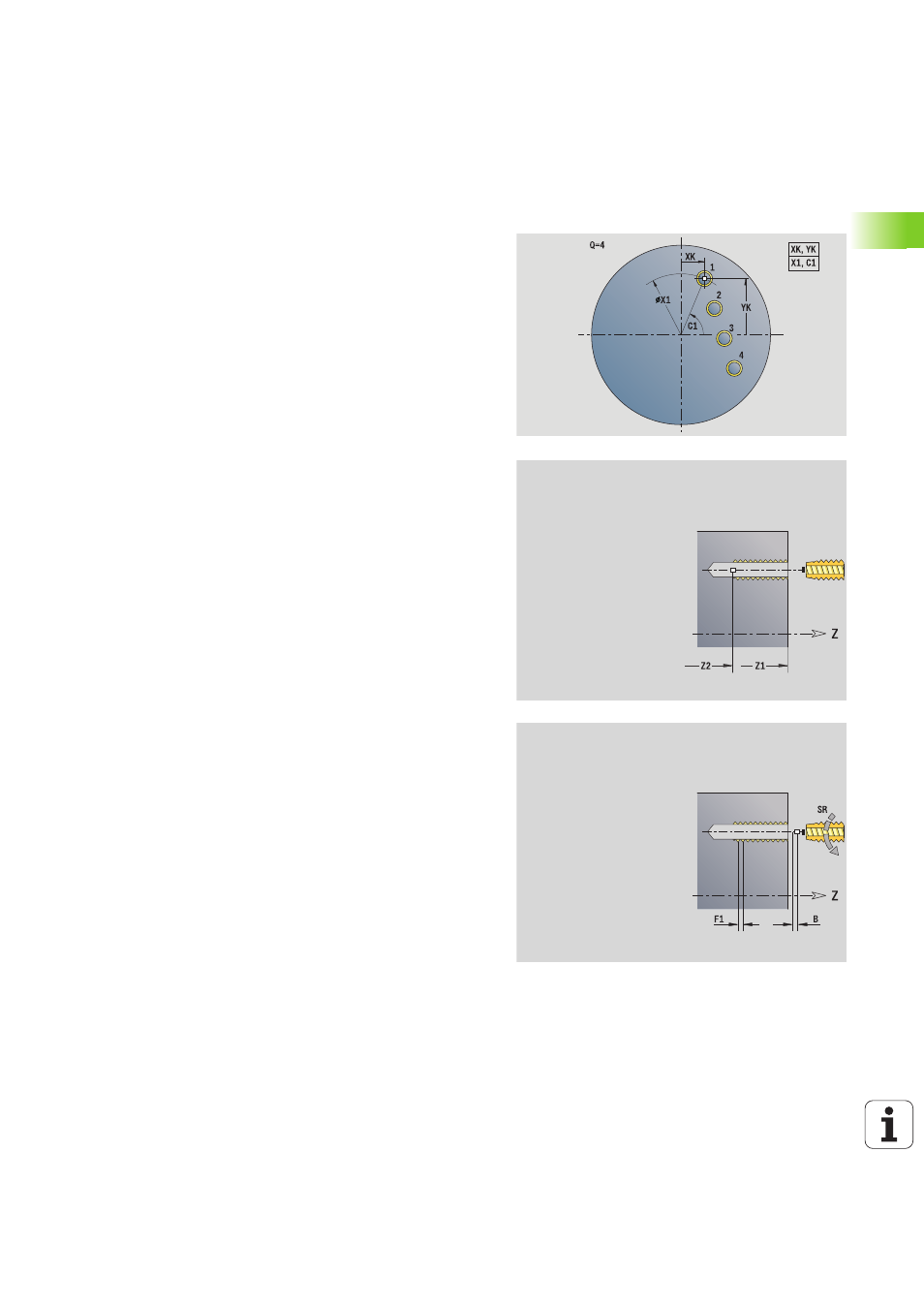

La Unit realiza un patrón de taladros roscados lineales con distancias
equidistantes en la superficie frontal.
Unitname: G73_Lin_Stirn_C / Ciclo: G73 (Véase la página 330)
Utilizar la Longitud de extracción para pinzas de sujeción con
compensación de longitud. El ciclo calcula un nuevo paso nominal a
partir de la profundidad de rosca, el paso programado y la longitud de
extracción. El paso nominal es algo menor que el paso del macho de
roscar. En la creación de la rosca, la broca se extrae del mandril de
amarre una distancia igual a la "longitud de extracción". Este
procedimiento permite prolongar la vida útil de los machos de roscar.
Acceso al banco de datos de tecnología
 Tipo de mecanizado: roscado
 Parámetros influidos: S
Formulario Patrón
Q
Número de taladros
X1, C1 Punto inicial polar
XK, YK Punto inicial cartesiano
I, J Punto final (XK, YK)
Ii, Ji Distancia (XKi, YKi)
R Distancia primer/último taladro
Ri Distancia incremental
A Ángulo de patrón (Referencia eje XK)
Formulario ciclo
Z1
Punto inicial de taladrado
Z2 Punto final de taladrado
F1 Paso de rosca
B Longitud de aceleración
L Longitud de extracción cuando se utilicen pinzas de amarre
con compensación de longitud (por defecto: 0)
SR Velocidad de retroceso (por defecto: velocidad del roscado
con macho)
SP Prof. rotura viruta
SI Distancia de retroceso
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
Otros formularios: Véase la página 60
