HEIDENHAIN MANUALplus 620, CNC PILOT 640 349
4.25 Mecanizado en la superficie lat
e
ra
l

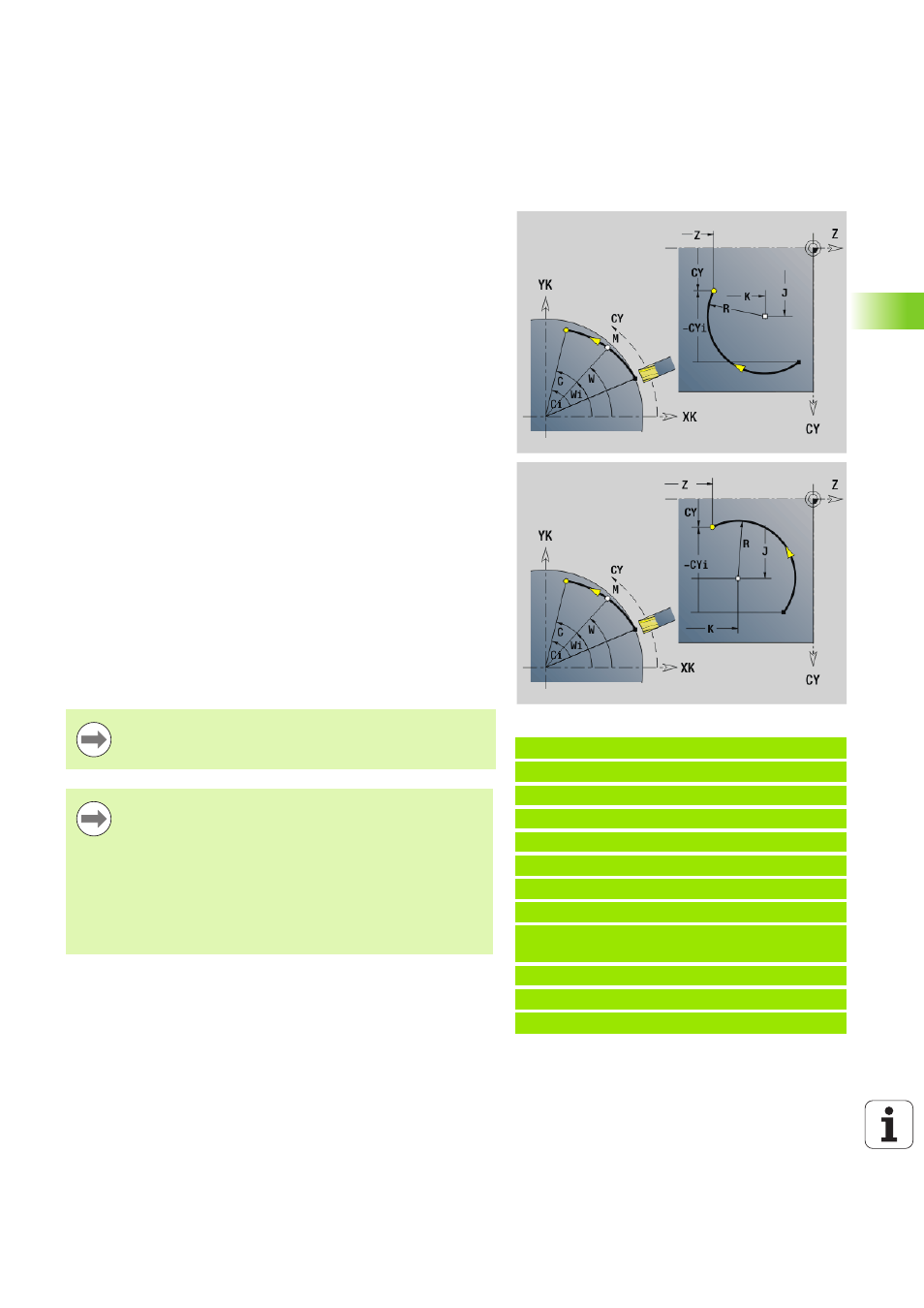

Arco circular superficie lateral G112/G113
G112/G113 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final".
Beispiel: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [Arco de
círculo]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Parámetro
Z
Punto final
C Ángulo final - dirección angular: véase imagen de ayuda
CY Punto final como medida de recorrido (referencia: desarrollo de
la superficie lateral con diámetro de referencia G120)
R Radio
K Centro
J Centro como medida lineal (referencia: superficie lateral
desarrollada con diámetro de referencia G120)
W (Ángulo) Centro (dirección angular: véase imagen de ayuda)
X Punto final (cota de diámetro) - (por defecto: posición actual X)
Parámetros para descripción de la geometría (G80)
AN
Ángulo respecto al eje Z positivo
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 Q=0: Punto de corte cercano
 Q=1: punto de corte lejano
Los parámetros AN, BR y Q sólo se pueden utilizar en una
descripción de geometría que termina con G80 y que se
utiliza para un ciclo.
Programación:
 Z, C, CY: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
 K; W, J: en cotas absolutas o incrementales
 Programar Z–C ó Z–CY y K–J
 Programar bien el "centro" o el "radio"
 Si se programa "radio": solo son posibles arcos de
círculo <= 180°
