436 Programación DIN
4.35 F
unciones G de contr
o
les ant
e
ri
or
es
4.35 Funciones G de controles
anteriores
Se soportan los comandos descritos a continuación para poder
importar los programas NC de controles anteriores. HEIDENHAIN
aconseja no utilizar más estos comandos en los programas NC
nuevos.
Definiciones de contorno en la sección del
mecanizado
Contorno de entalladura G25
G25 genera un elemento de forma de entalladura (DIN 509 E, DIN 509
F, DIN 76) que se puede integrar en la descripción del contorno de

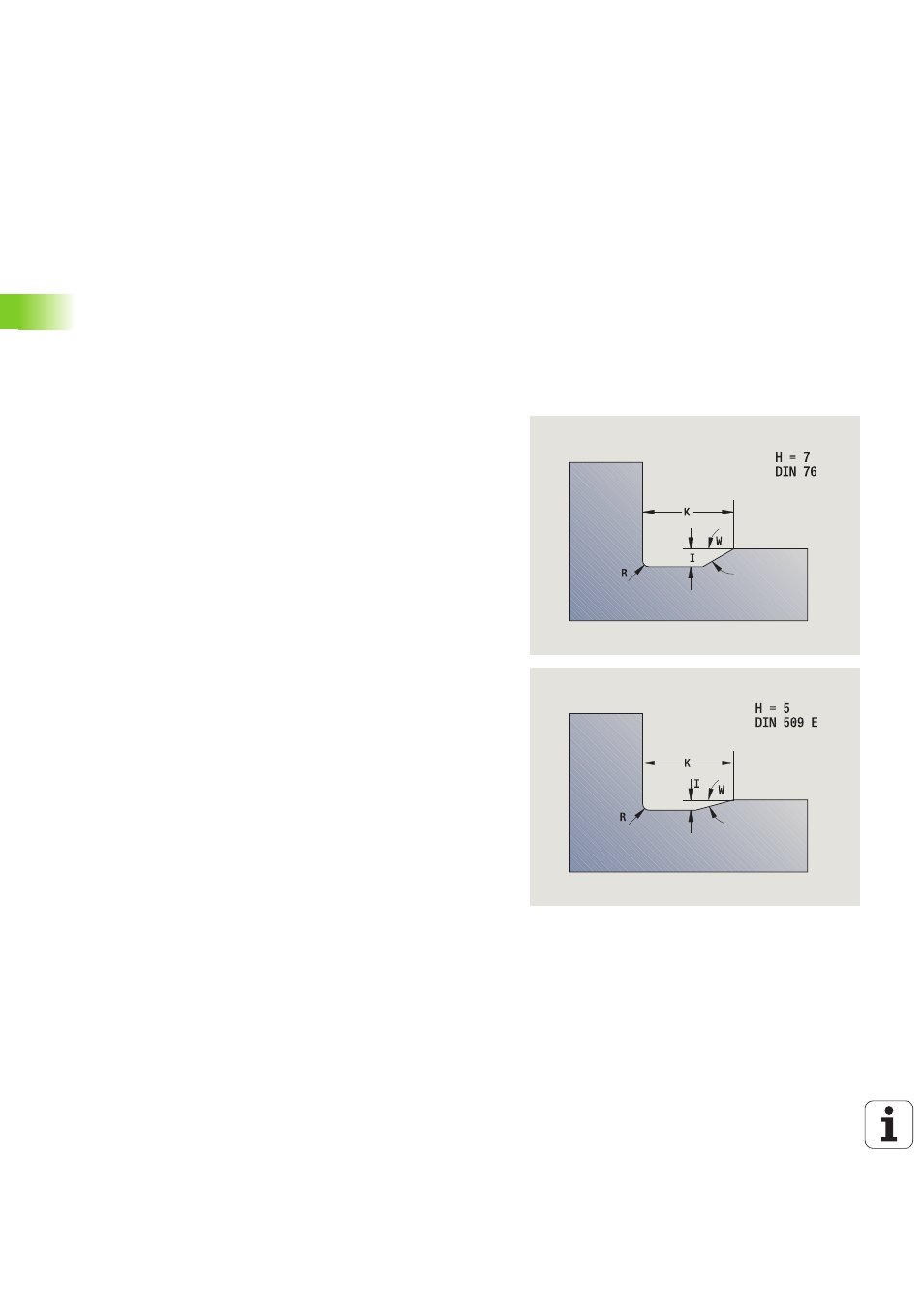

ciclos de desbaste o acabado. La imagen de ayuda explica la
parametrización de las entalladuras.
Si no se indican los parámetros, el Control numérico calcula los
siguientes valores a partir del diámetro o bien del paso de rosca según
la tabla de la norma:
 DIN 509 E: I, K, W, R
 DIN 509 F: I, K, W, R, P, A
 DIN 76: I, K, W, R (mediante el paso de rosca)
Parámetro
H
Profundidad de entalladura (por defecto): 0
 H=0, 5: DIN 509 E
 H=6: DIN 509 F
 H=7: DIN 76
I Profundidad de entalladura (por defecto: tabla de la norma)
K Anchura de entalladura (por defecto: tabla de la norma)
R Radio de entalladura (por defecto: tabla normalizada)
P Profundidad transversal (por defecto: tabla normalizada)
W Ángulo de entalladura (por defecto: tabla normalizada)
A Ángulo transversal (por defecto: tabla normalizada)
FP Paso de rosca - sin introducción: se calcula a partir del diámetro
de la rosca
U Sobremedida para rectificado (por defecto: 0)
E Avance reducido para el mecanizado de la entalladura (por
defecto: avance activado)
