HEIDENHAIN MANUALplus 620, CNC PILOT 640 245
4.8 Cont
or
nos en superficie lat
e
ra
l

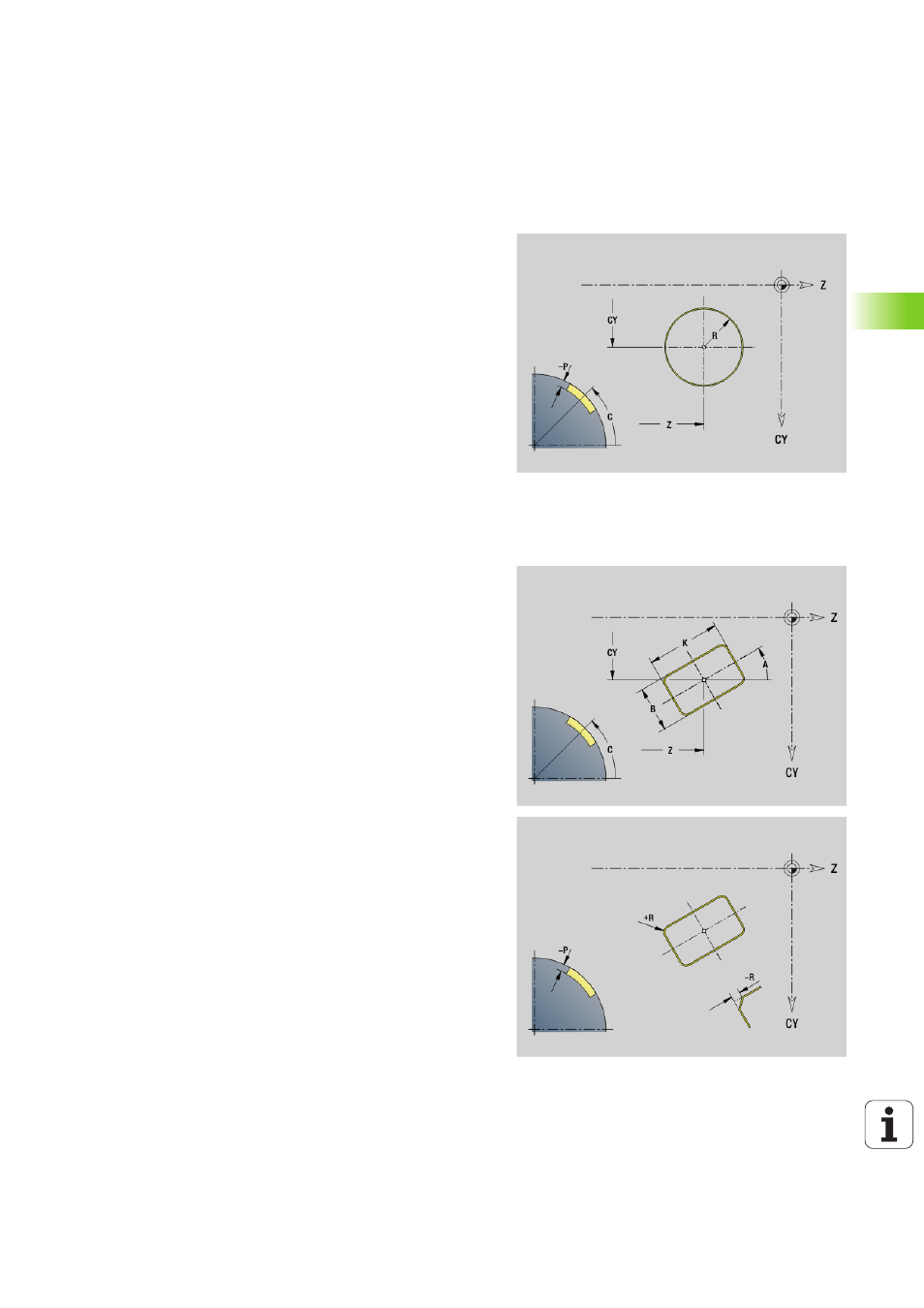

Círculo completo en una superficie cilíndrica
envolvente G314-Geo
G314 define un círculo completo en un contorno en superficie lateral.
Rectángulo en superficie cilíndrica envolvente
G315-Geo
G315 define un rectángulo en un contorno en superficie lateral.
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
R Radio
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud
B Anchura
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
