HEIDENHAIN MANUALplus 620, CNC PILOT 640 523
6.3 Cont
or
nos en plano YZ

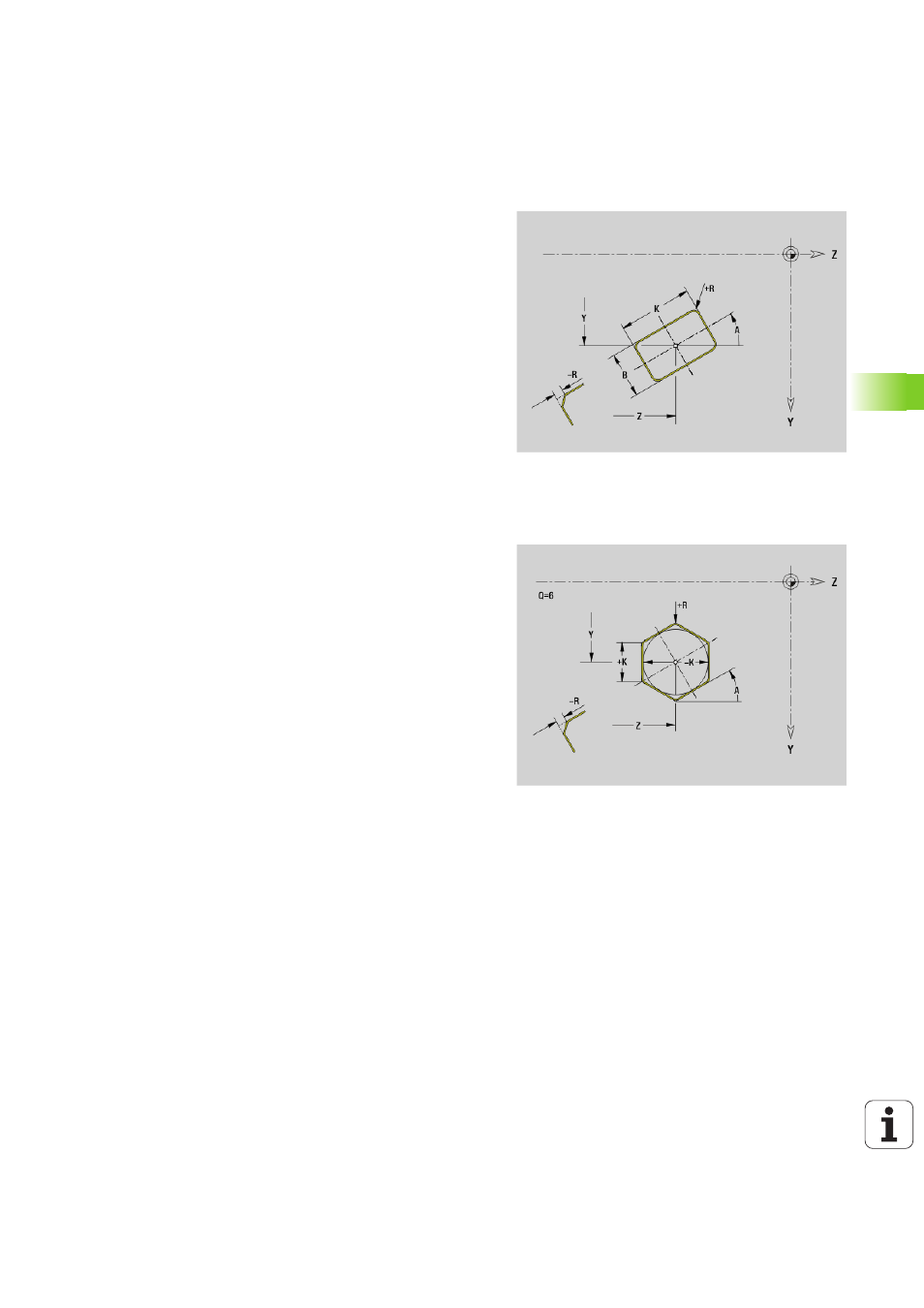

Rectángulo en el plano YZ G385-Geo
G385 define un rectángulo en el plano YZ.
Polígono en el plano YZ G387-Geo
G387 define un polígono regular en el plano YZ.
Parámetro
Y
Punto central del taladro
Z Punto central del taladro
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobrescribe "X" desde la denominación de sección
A Ángulo de posición referencia: eje Z positivo; por defecto: 0°)
K Longitud del rectángulo
B Anchura del rectángulo
R Bisel/Redondeo (por defecto: 0)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetro
Y
Punto central del polígono
Z Punto central del polígono
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobrescribe "X" desde la denominación de sección
Q Número de esquinas (Q \>= 3)
A Ángulo de posición referencia: eje Z positivo; por defecto: 0°)
K Longitud de arista / Entrecaras
 K\>0: Longitud de aristas
 K<0: Entrecaras (diámetro interior)
R Chaflán/Redondeo – por defecto: 0
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
