2.10 Units – Fresar superficie lateral

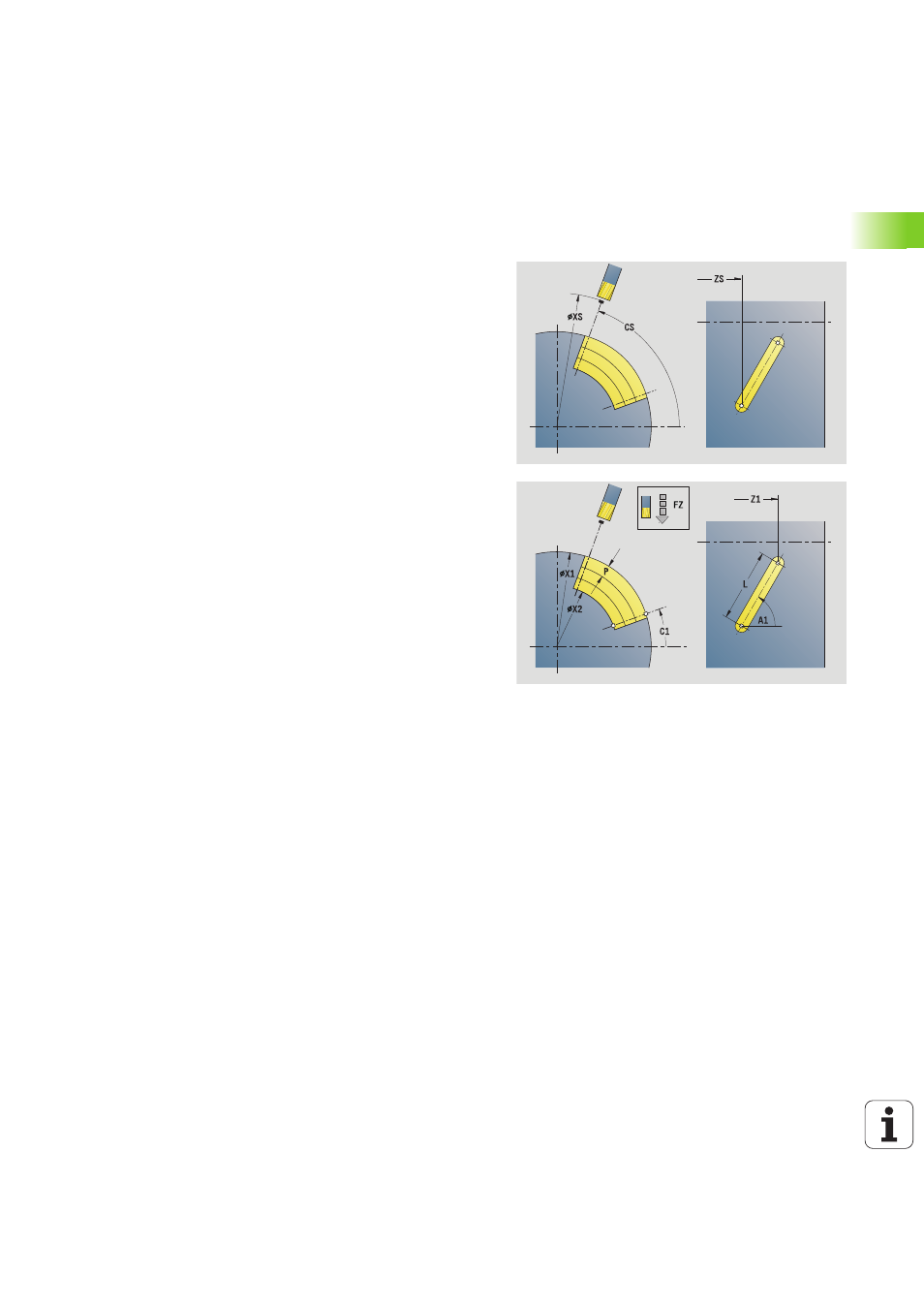

Unit "Ranura en superficie lateral"
La Unit fresa una ranura en la superficie lateral desde la posición de
aproximación hasta el punto final. La anchura de la ranura coincide con
el diámetro de la fresa.
Unitname: G792_Ran_LAT_C / Ciclo: G792 (Véase la página 352)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: fresado
 Parámetros influidos: F, S, FZ, P
Formulario ciclo
X1
Arista superior de fresado (Cota de diámetro)
X2 Base de fresado (diámetro)
L Longitud de la ranura
A1 Ángulo respecto al eje Z
Z1, C1 Punto final de ranura polar
P Alimentación máxima
FZ Avance de alimentación
Otros formularios: Véase la página 60
