HEIDENHAIN MANUALplus 620, CNC PILOT 640 301
4.1
8
Definiciones de cont
or
no en la sección del mecanizado

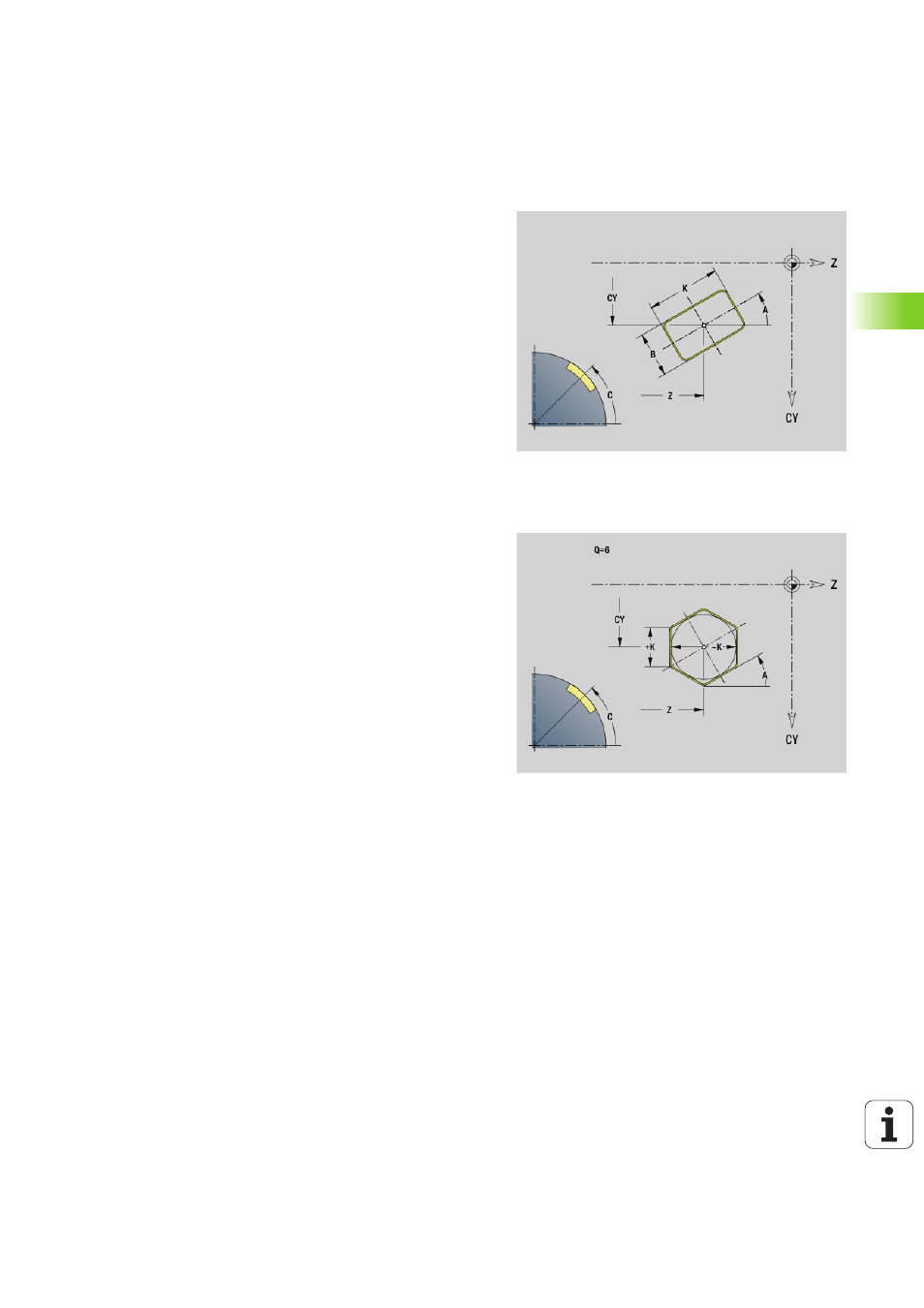

Rectángulo en superficie lateral G315
G315 define un rectángulo en un contorno en superficie lateral. La
figura se programa en combinación con G840, G845 ó G846.
Polígono en superficie lateral G317
G317 define un polígono en un contorno en superficie lateral. La figura
se programa en combinación con G840, G845 ó G846.
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud
B Anchura
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera
Parámetro
Z
Centro
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
C Centro (ángulo)
Q Número de aristas (Q \> 2)
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud de aristas
 K\>0: Longitud de aristas
 K<0: Diámetro de círculo interior
R Bisel/redondeo (por defecto: 0°)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad de la cajera
