74 Units smart.Turn
2.3 Units - Punz
onar

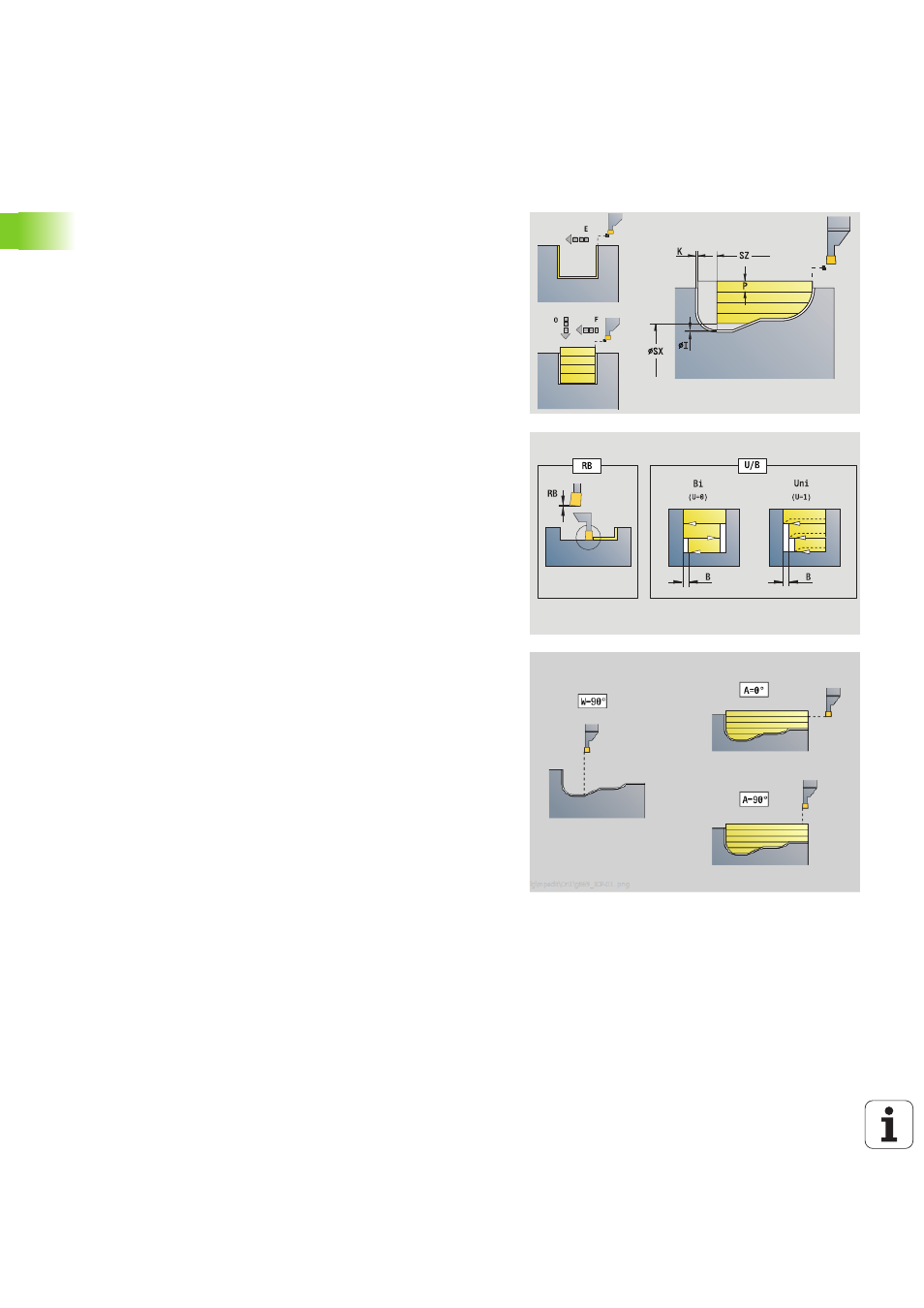

Unit "Torneado profund. ICP"
La Unit mecaniza el contorno descrito axial/radialmente de "NS hacia
NE". El mecanizado se realiza mediante movimientos de
profundización y de desbaste alternativos.
La Unit mecaniza el contorno descrito en el apartado PIEZA ACABADA
axial/radialmente de "NS hacia NE". Si en FK se indica un contorno
auxiliar, este será utilizado.
Unitname: G869_ICP / Ciclo: G869 (Véase la página 287)
El Control numérico identifica a partir de la definición de herramienta
si la profundización se realiza en dirección radial o axial.
Acceso al banco de datos de tecnología
 Tipo de mecanizado "torneado en profundidad"
 Parámetros influidos: F, S, O, P
Formulario contornos
X1, Z1
Punto inicial pieza en bruto: Evaluación solo cuando no está
definida ninguna pieza en bruto.
RI, RK Sobremedida de la pieza en bruto en la dirección X y Z.
SX, SZ Limitación del corte (SX: cota de diámetro) - (por defecto:
no se limita el corte)
otro parámetros Formulario contornos: Véase la página 62
Formulario ciclo
P
Aproximación máxima en el torneado previo
I, K Sobremedida en la dirección X, Z (medida de diámetro)
RB Corrección de profundidad de torneado para el acabado
B Anchura de decalaje
U Dirección de mecanizado
 0 (Bi): bidireccional (en ambos sentidos)
 1 (Uni): unidireccional (en el sentido del contorno)
Q Proceso (desbaste/acabado)
 0: Desbaste y Acabado
 1: Sólo desbaste
 2: sólo acabado
A Ángulo de aproximación (por defecto: opuesto a la
dirección de profundización)
W Ángulo de alejamiento (por defecto: opuesto a la dirección
de profundización)
O Avance de profundización (por defecto: avance activo)
E Avance de acabado (por defecto: avance activo)
H Tipo de retirada al final del ciclo
 0: volver al pto. inic.
 Profundización axial: primero dirección Z, luego X
 Profundización radial: primero dirección X, luego Z
 1: posiciona delante del contorno acabado
 2: se retira a la distancia de seguridad y se detiene
Otros formularios: Véase la página 60
