182 Units smart.Turn para el eje Y
3.3 Units - F
resado eje Y

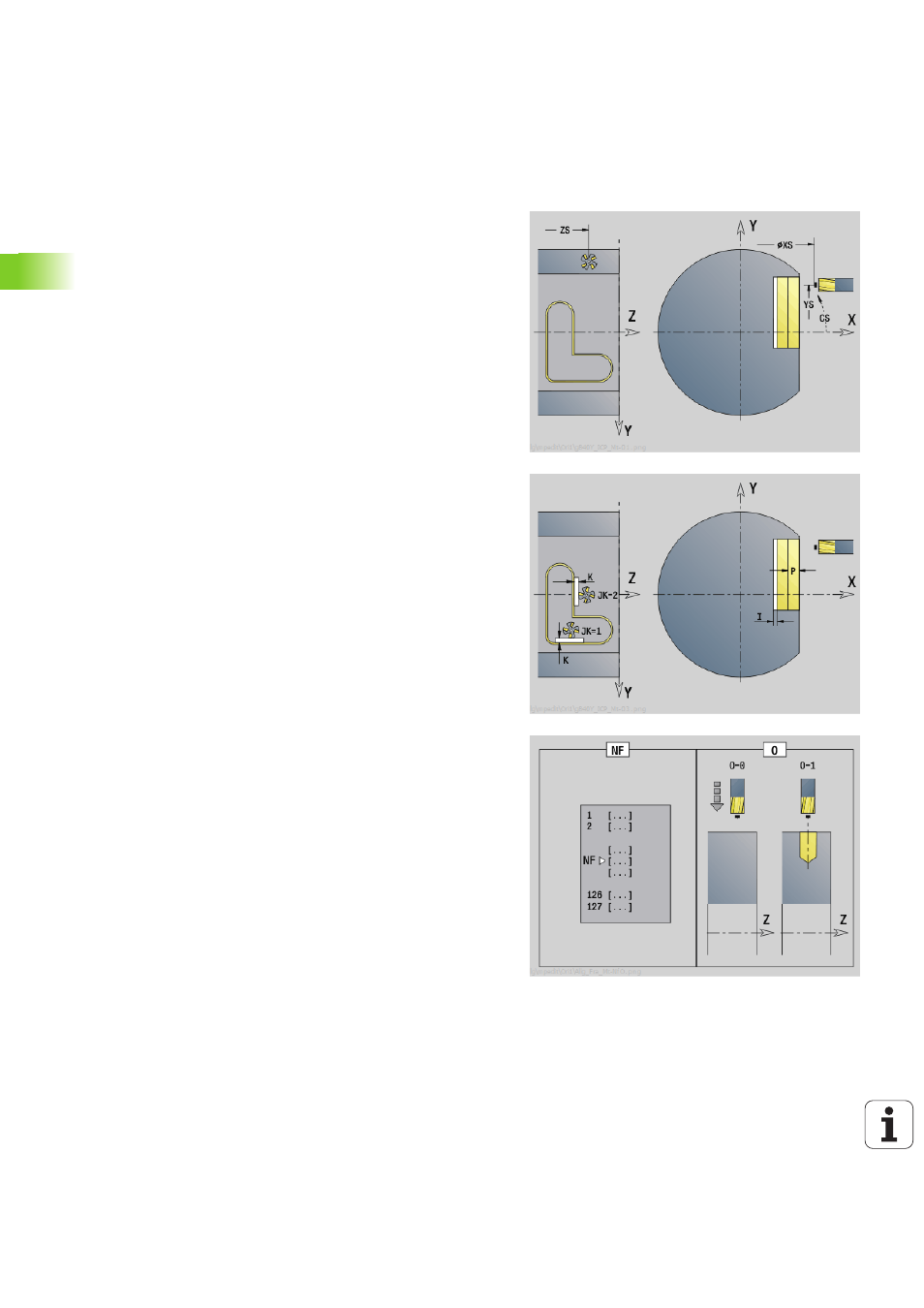

Unit "Fresado de contorno ICP plano YZ"
La Unit fresa el contorno definido con ICP en el plano YZ.
Unitname: G840_Cont_Y_Lat / Ciclo: G840 (Véase la página 365)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: Fresado de acabado
 Parámetros influidos: F, S, FZ, P
Parámetros Formulario contorno
FK
Véase la página 62
NS Número de frase inicial del contorno
NE Nº frase final contorno
X1 Arista superior de fresado (Cota de diámetro)
P2 Profundidad de contorno (Cota de radio)
Parámetros Formulario ciclo
JK
Lugar de fresado
 JK=0: sobre el contorno
 JK=1: contorno cerrado: dentro del contorno
 JK=1, contorno abierto, por la izquierda del contorno
 JK=2: contorno cerrado: fuera del contorno
 JK=2, contorno abierto, por la derecha del contorno
 JK=3 dependiendo de H y MD
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
P Alimentación máxima
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
FZ Avance de alimentación
E Avance reducido
R Radio de entrada
O Comportamiento en penetración
 0: recto - El ciclo se desplaza al punto inicial, profundiza
en avance y fresa el contorno.
 1: en pretaladrado - El ciclo se posiciona encima de la
posición de pretaladrado, profundiza y fresa el contorno.
NF Marca de posición (sólo con O = 1)
RB Nivel de retroceso (Cota de diámetro)
Otros formularios: Véase la página 60
