5 Ejemplo
Roscado:
 Seleccionar "Forma \> Rosca"
 Seleccionar "Elemento de base para el roscado"
 Seleccionar cuadro de diálogo "Rosca": "ISO DIN 13"
 Pulsar la softkey "Atrás": vuelve al menú principal
Equipar, sujetar la pieza

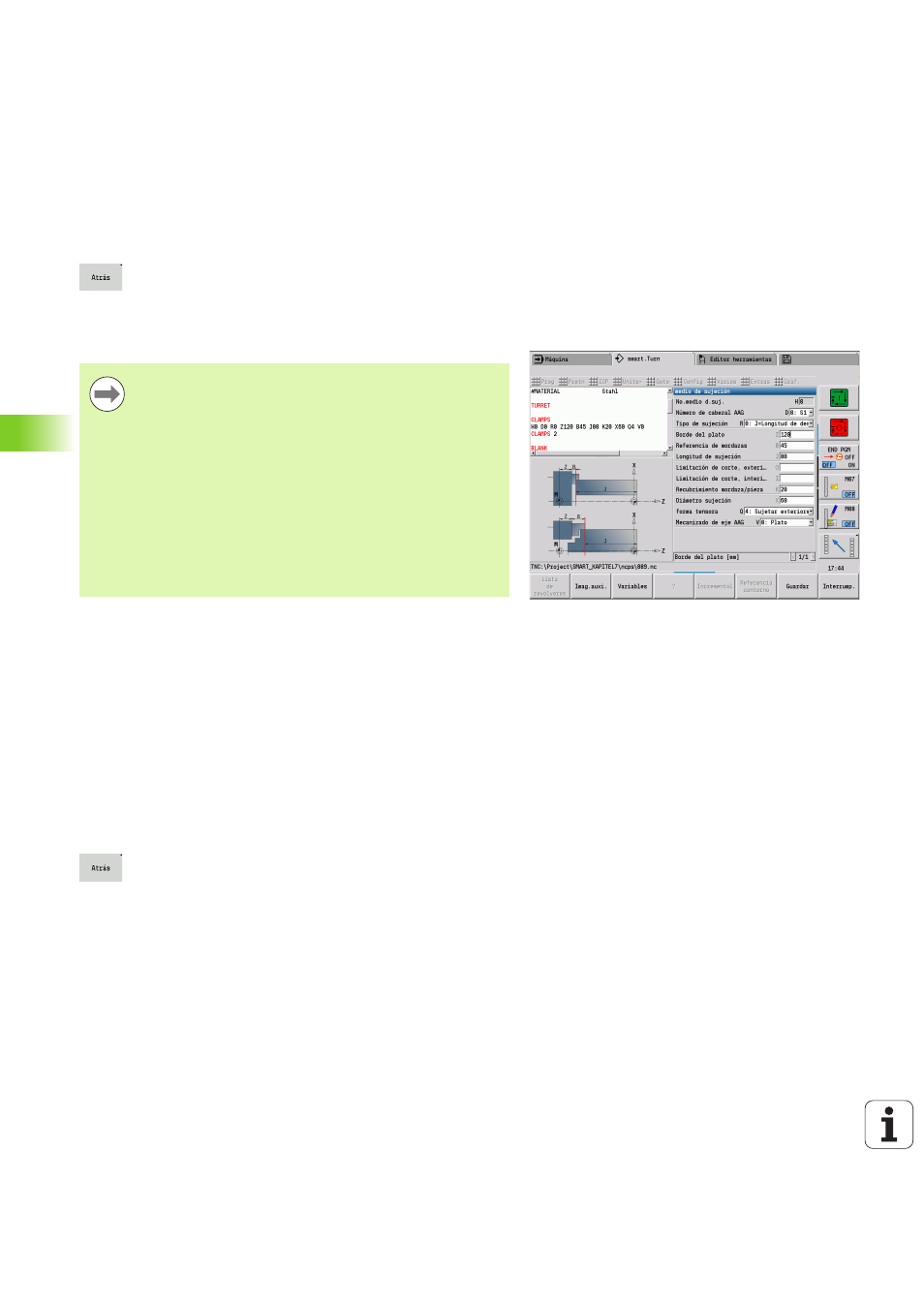

 Seleccionar "Sujeción previa \> introducir medio de sujeción"
 Describir el medio de sujeción:
 Seleccionar "Número de cabezal AAG (GAPT)"
 Introducir "Canto del mandril"
 Introducir "Ancho del mandril"
 Introducir "Limitación de corte" (exterior e interior)
 Introducir "Diámetro de sujeción"
 Introducir "Longitud de sujeción"
 Fijar la "Forma de sujeción"
 Seleccionar "Mecanizado de eje AAG (GAPT)"
 Al crear el programa, TURN PLUS tiene en cuenta el medio de
sujeción y la limitación del corte.
 Pulsar la softkey "Atrás": vuelve al menú principal
Dependiendo del parámetro de la máquina
"Desplazamiento del punto cero", TURN PLUS calcula
automáticamente para la pieza el desplazamiento del
punto cero necesario y lo activa con G59.
Para el cálculo del desplazamiento del punto cero, TURN
PLUS tiene en cuenta los valores siguientes:
 Longitud de la pieza Z (Descripción de la pieza en bruto)
 Sobremedida K (Descripción de la pieza en bruto)
 Canto del mandrilZ (Descripción del medio de sujeción o
parámetro de mecanizado)
 Canto de mandrilB (Descripción del medio de sujeción o
parámetro de mecanizado)
