HEIDENHAIN MANUALplus 620, CNC PILOT 640
73
2.3 Units - Punz
onar
2.3 Units - Punzonar

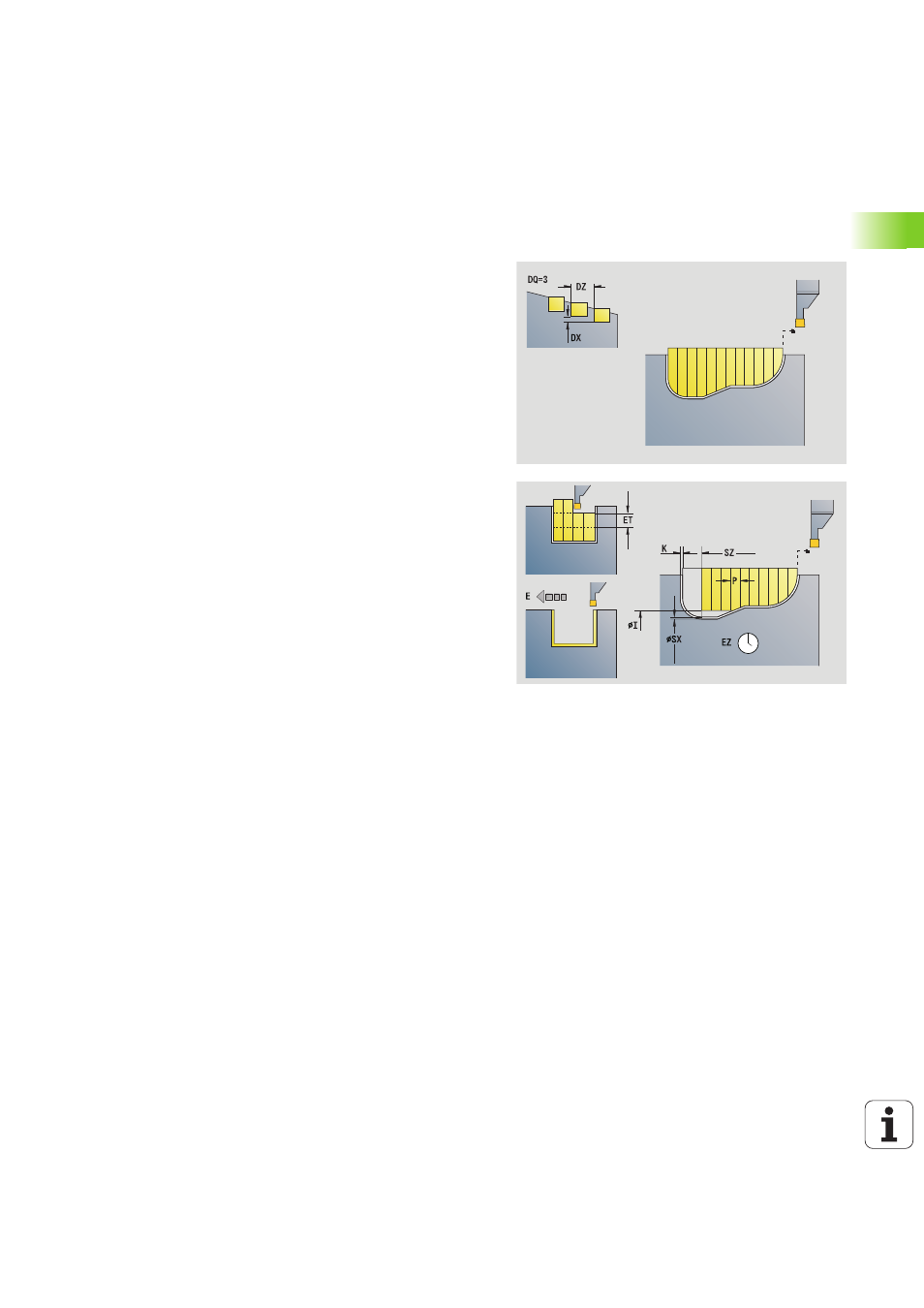

Unit "Punzonar contorno ICP"
La Unit mecaniza el contorno descrito en el apartado PIEZA ACABADA
axial/radialmente de "NS hacia NE". Si en FK se indica un contorno
auxiliar, este será utilizado.
Unitname: G860_ICP / Ciclo: G860 (Véase la página 284)
Acceso al banco de datos de tecnología
Tipo de mecanizado: punzonar contorno
Parámetros influidos: F, S, E
Formulario contornos
DQ
Número de ciclos de profundización
DX, DZ
Distancia a la profundización siguiente en dirección X, Z
(DX: cota de radio)
otro parámetros Formulario contornos: Véase la página 62
Formulario ciclo
I, K
Sobremedida en la dirección X, Z (medida de diámetro)
SX, SZ
Limitación del corte (SX: cota de diámetro) - (por defecto:
no se limita el corte)
ET
Profundidad de punzonado realizada en un corte.
P
Anchura de profundización: (por defecto: 0,8 x anchura de
herramienta)
E
Avance de acabado Avance discrepante que se utiliza
únicamente para el acabado.
EZ
Tiempo de espera después del recorrido de profundización:
(por defecto: tiempo de una revolución del cabezal)
Q
Desbaste/Acabado (Variantes de proceso)
0 (SS): desbaste y acabado
1 (SP): sólo desbaste
2 (SL): sólo acabado
H
Tipo de retirada al final del ciclo
0: volver al pto. inic.
Profundización axial: primero dirección Z, luego X
Profundización radial: primero dirección X, luego Z
1: posiciona delante del contorno acabado
2: se retira a la distancia de seguridad y se detiene
O
Final del corte de profundización previa
0: Levantar, Avance rápido
1: semianchura de profundización 45°
U
Final del corte de acabado
0: Valor de parámetros glob.
1: Elemento parcialmente horiz.
2: Elemento completamente horiz.
Otros formularios: Véase la página 60
