2.5 Units - T
a
ladr
ar eje C
Unit "Taladro individual en superficie lateral"

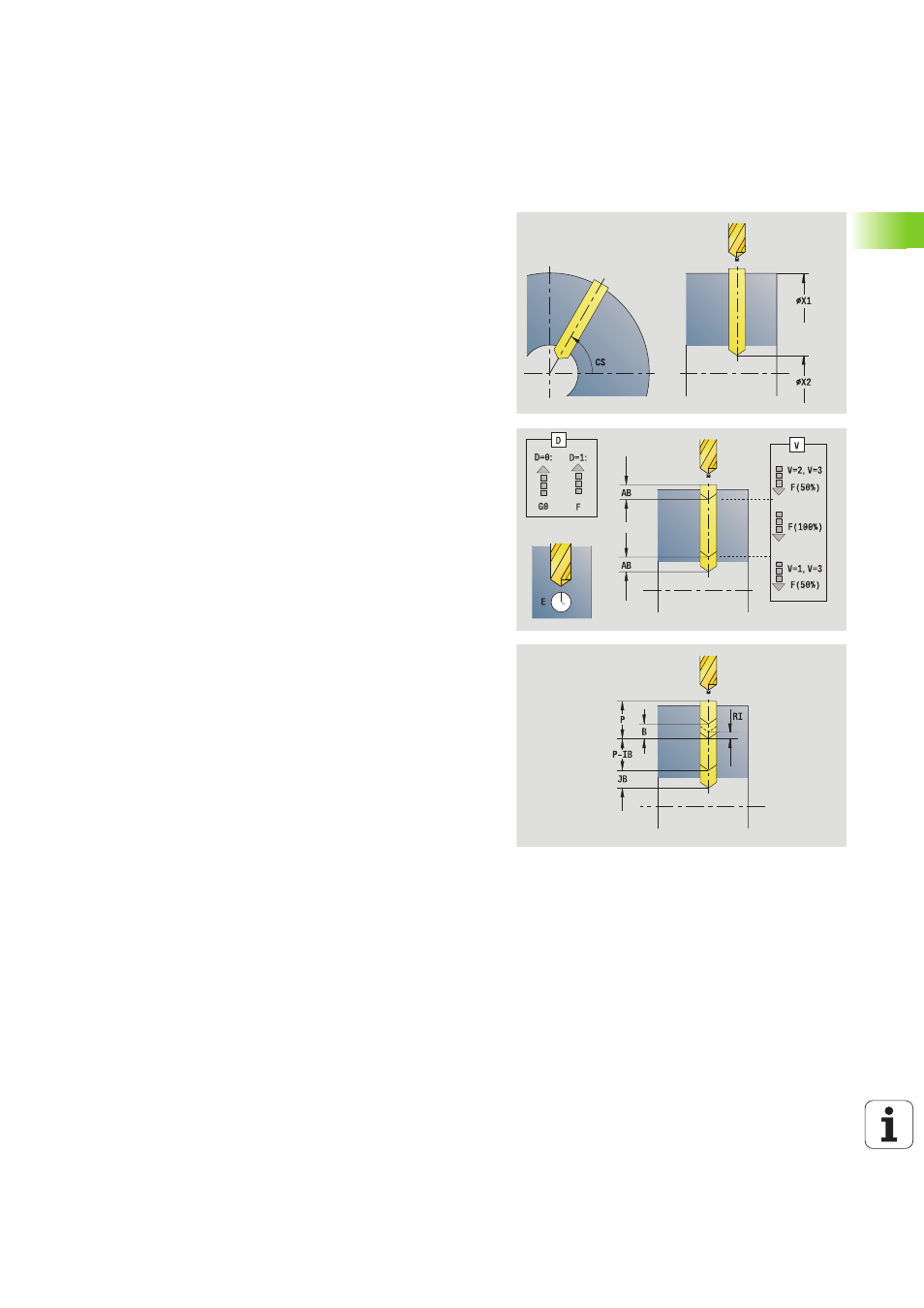

El ciclo realiza un taladro en la superficie lateral.
Unitname: G74_Tal_Lat_C / Ciclo: G74 (Véase la página 333)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario ciclo
X1
Punto inicial de taladro (Cota de diámetro)
X2 Punto final de taladrado (Cota de diámetro)
CS Ángulo de husillo
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
P Profundidad de taladrado
IB Valor de reducción de la profundidad de taladro por él que
se reduce la profundidad de taladro con cada aproximación.
JB Profundidad mínima de taladro: si se ha introducido un valor
de reducción de la profundidad de taladro, la profundidad
de taladro se reduce sólo hasta el valor definido en JB.
B Distancia de retirada: valor para la retirada de la herramienta
después de alcanzar la profundidad de taladro
correspondiente.
RI Distancia de seguridad interna. Distancia para rearranque
dentro del taladro (por defecto: distancia de seguridad
SCK).
Formulario global
G14
Punto de cambio de herramienta
 Ningún eje
 0: simultáneamente
 1: primero X, luego Z
 2: primero Z, luego X
 3: sólo dirección X
 4: sólo dirección Z
 5: sólo dirección Y
 6: simultáneamente con Y (los ejes X, Y y Z se desplazan
en diagonal)
CLT Refrigerante
 0: sin
 1: Circuito 1 on
 2: Circuito 2 on
