292 Programación DIN
4.1
7
Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

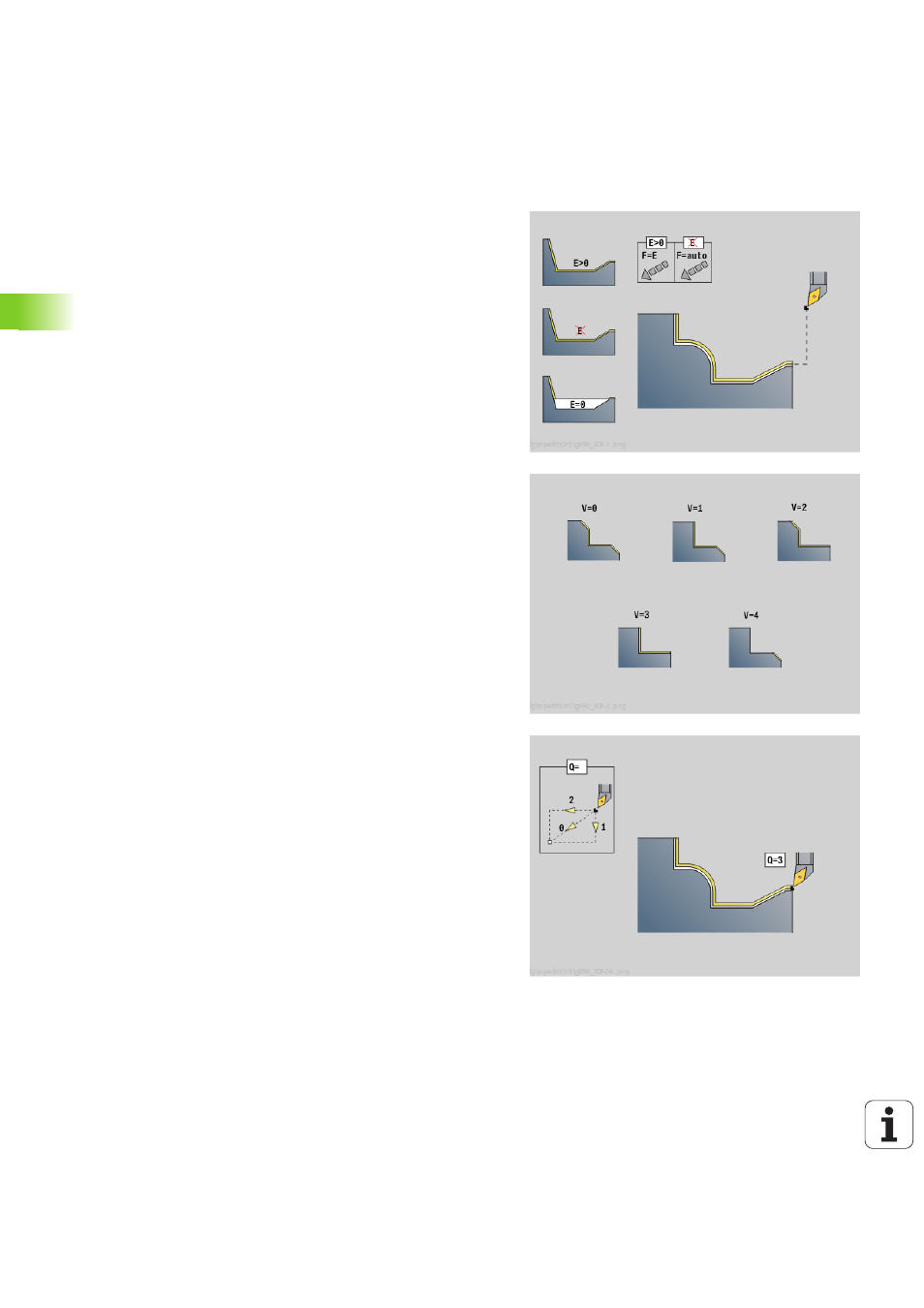

Acabado del contorno G890
G890 acaba el sector de contorno definido con un corte de acabado.
La referencia al contorno a mecanizar se transmita o en los parámetros
de ciclo, o el contorno se define directamente después de la llamada
de ciclo (véase "Trabajar con ciclos referidos al contorno" en la página
271). El contorno a mecanizar puede contener varios canales. Si es
preciso, se subdivide en varias áreas la superficie a mecanizar.
Parámetro
ID
Contorno auxiliar - Número identificativo del contorno que se
desea mecanizar
NS Número de bloque inicial (comienzo del segmento de
contorno)
NE Número de bloque final (final del segmento de contorno)
 NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
 NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
E Comportamiento en penetración
 E=0: no mecanizar los contornos descendentes
 E\>0: Avance de penetración
 Ningún dato: mecanizar los contornos descendentes con
avance programado
V Identificación Comienzo/Final (por defecto: 0) Se mecaniza un
bisel/redondeo:
 0: al principio y al final
 1: al principio
 2: al final
 3: sin mecanizado
 4: se mecaniza el bisel/redondeo, no el elemento básico
(condición previa: segmento de contorno con un elemento)
Q Tipo de desplazamiento (por defecto: 0)
 0: selección automática – el Control numérico verifica:
 desplazamiento en diagonal
 primero dirección X, luego Z
 equidistante en torno al obstáculo
 Omitir el primer elemento del contorno cuando la posición
de partida no esté accesible
 1: primero dirección X, luego Z
 2: primero dirección Z, luego X
 3: sin aproximación - la herramienta se encuentra cerca del
punto inicial
