HEIDENHAIN MANUALplus 620, CNC PILOT 640 521
6.3 Cont
or
nos en plano YZ

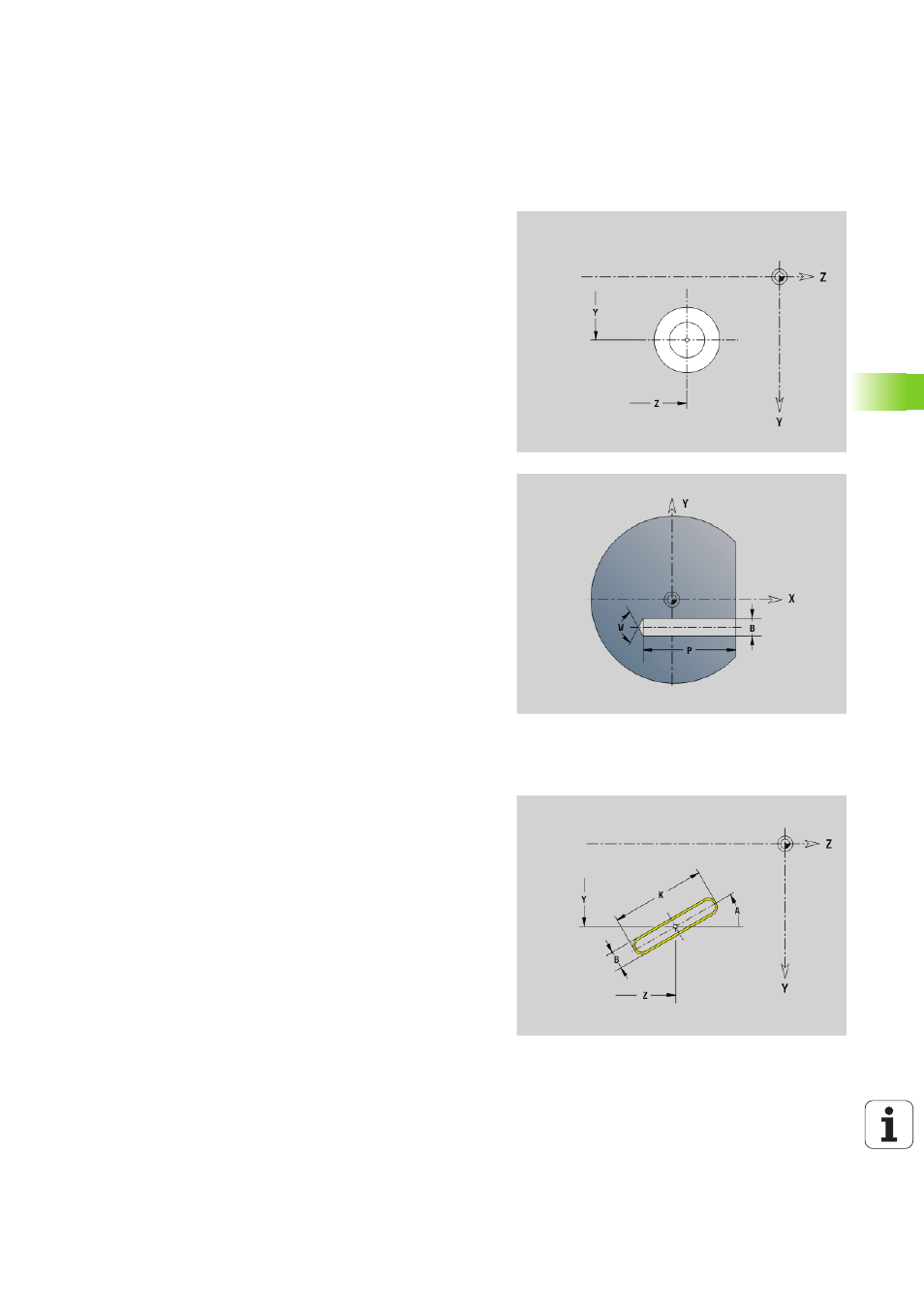

Taladro en el plano YZ G380-Geo
G380 define el contorno de un taladro individual con avellanado y
roscado en el plano YZ.
Ranura lineal en el plano YZ G381-Geo
G381 define una ranura lineal en el plano YZ.
Parámetro
Y
Punto central del taladro
Z Punto central del taladro
B Diámetro del taladro
P Profundidad de taladrado (sin punta del taladro)
W Angulo de la punta (por defecto: 180°)
R Diámetro de avellanado
U Profundidad de avellanado
E Ángulo de avellanado
I Diámetro de rosca
J Profundidad de rosca
K Entrada de rosca (longitud)
F Paso de rosca
V Rosca a izquierdas o derechas (por defecto: 0)
 0: roscado a derecha
 1: Roscado a izqui.
A Ángulo al eje X (campo: –90° < A < 90°)
O Diámetro de centrado
Parámetro
Y
Punto central de la ranura
Z Punto central de la ranura
X Diámetro de referencia
 ninguna introducción: "X" desde la denominación de sección
 "X" sobrescribe "X" desde la denominación de sección
A Ángulo de posición (referencia: eje Z positivo; por defecto: 0°)
K Longitud de la ranura
B Anchura de la ranura
P Profundidad de la cajera (por defecto: "P" tomada de G308
