4.29 Otras funciones G
Dispositivo de sujeción en la simulación G65
G65 indica los dispositivos de sujeción en el gráfico de simulación.
Contorno de la pieza en bruto G67 (para gráfico)
G67 muestra una "pieza en bruto auxiliar" en la simulación.
Tiempo de espera G4
En G4 espera Control numérico el tiempo "F" o la ejecución de las
vueltas en el fondo de profundización "D" y ejecuta a continuación el
siguiente bloque del programa. Si se programa G4 junto con un
recorrido en un bloque, actúa el tiempo de espera o el número de
vueltas en el fondo de profundización tras finalizar el recorrido.
Parada exacta G7
G7 activa la "parada exacta" con automantenimiento (comportamiento
modal). En la "parada de exacta" el Control numérico inicia la frase
siguiente, cuando se ha alcanzado el punto final en la "ventana de
tolerancia de posición". La ventana de tolerancia es un parámetro de
configuración ("ParameterSets PX(PZ)/CfgControllerTol/
posTolerance").
La "parada exacta" actúa en recorridos individuales y en ciclos. El
bloque NC en el cual se ha programado G7 se ejecuta ya con "parada
exacta".
Parámetro
H

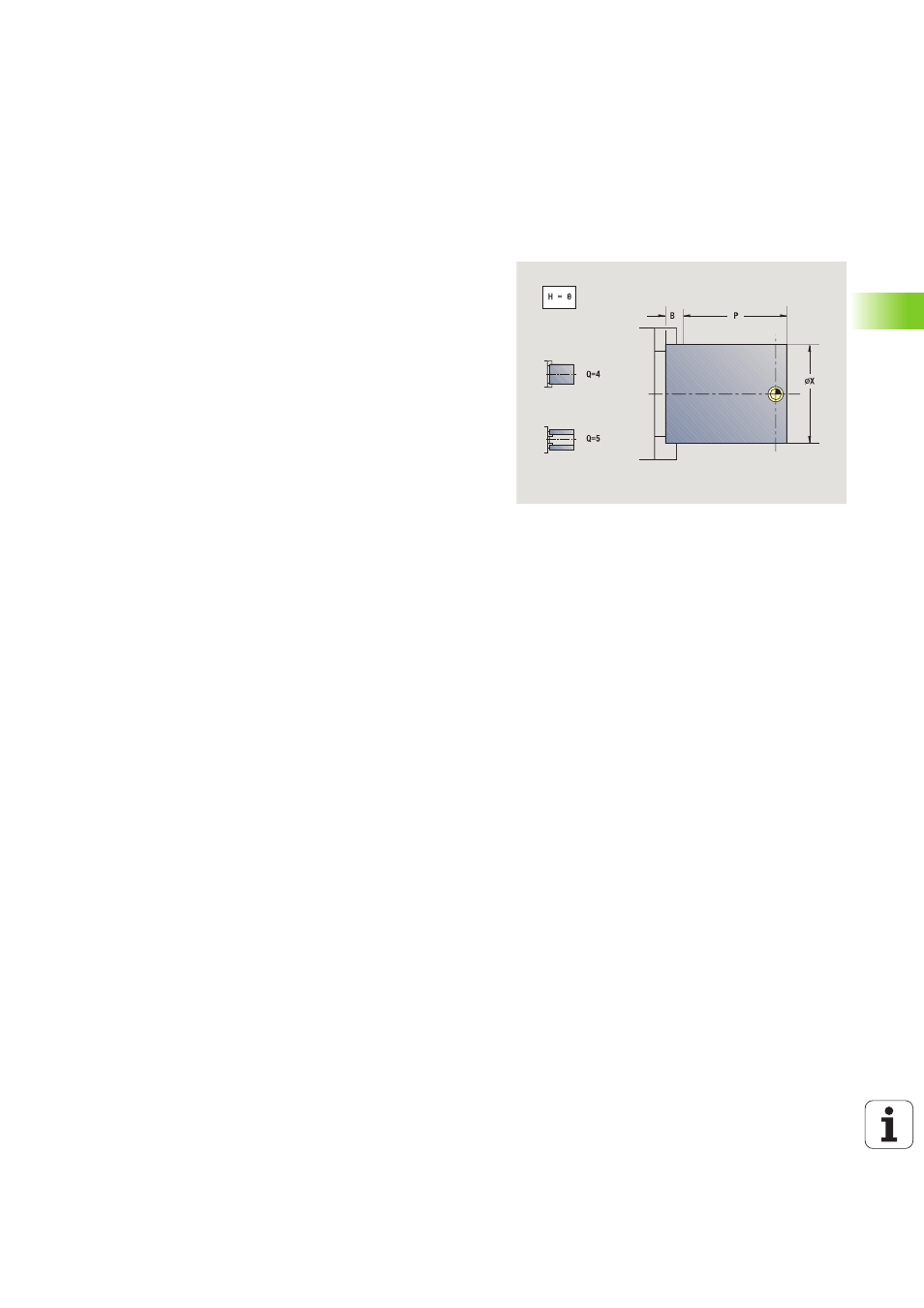

Número de dispositivo de sujeción (programar siempre con
H=0)
D Número de cabezal - sin entrada
X Diámetro de la pieza en bruto
Z Punto inicial - sin entrada
Q Forma de sujeción
 4: sujeción externa
 5: sujeción interna
B Longitud de sujeción (B+P = longitud de la pieza en bruto)
P Longitud de voladizo
V Borrar medio de sujeción
Parámetro
ID
Número de identificación de la pieza en bruto auxiliar
NS Número de frase del contorno
Parámetro
F
Tiempo de espera [s] (0 < F = 999)
D Vueltas en el fondo de profundización
