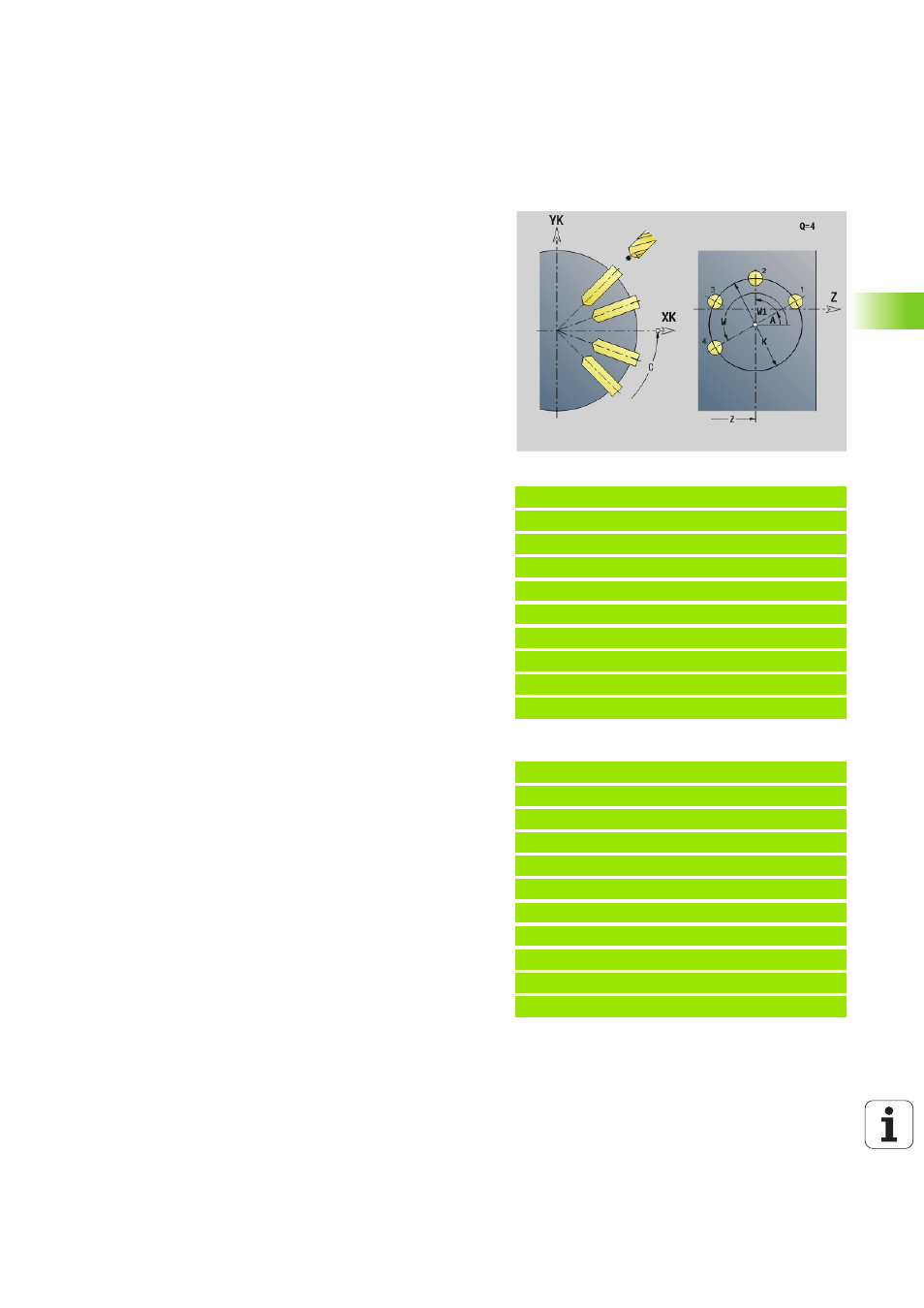

Patrón circular en superficie lateral G746
G746 crea patrones de taladros o de figuras con distancias
equidistantes sobre un círculo o arco de círculo en la superficie lateral.
Combinaciones de parámetros para definición del centro del patrón o
bien de las posiciones del patrón:
 Punto central del patrón: Z, C
 Posiciones del patrón:
 W y Q
 Wi y Q
Si no se indica el Punto final XE se pasa al ciclo de taladrado o fresado
o a la descripción de la figura del siguiente bloque NC. Con este
principio se combina la descripción del patrón con ciclos de taladrado
(G71, G74, G36) o fresados (definiciones de figuras G314, G315,
G317).
Beispiel: G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
FINAL
Beispiel: Secuencias de órdenes
[ patrón de taladros sencillo ]
N.. G746 Z.. C.. XS.. XE.. K.. A.. W.. Q..
. . .
[ Patrón de taladros con taladrado profundo ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G74 XE.. P.. I..
. . .
[ Modelo de fresados con ranuras ]
N.. G746 Z.. C.. XS.. K.. A.. W.. Q..
N.. G792 K.. A.. XS..
. . .
Parámetro
Z
Punto central del modelo en coordenadas polares
C Ángulo - centro patrón en coordenadas polares
XS Punto inicial taladrar/fresar (cota de diámetro)
XE Punto final del taladrado/fresado (cota de diámetro)
K Diámetro (patrón)
A Ángulo inicial (Posición del primer taladro/figura)
W Ángulo final (Posición del último taladro/figura)
Wi Ángulo final (Incremento angular): distancia a la siguiente
posición
Q Número de taladros/figuras (por defecto: 1)
V Dirección de recirculación (por defecto: 0)
 V=0, sin W: reparto por el círculo completo
 V=0, con W: Reparto por un arco de círculo más grande
 V=0, con Wi: el signo de Wi determina el sentido (Wi<0: en
sentido horario)
 V=1: con W: en sentido horario
 V=1, con Wi: en sentido horario (el signo de Wi no es
relevante)
 V=2: con W: en sentido antihorario
 V=2, con Wi: en sentido antihorario (el signo de Wi no es
relevante)
