442 Programación DIN
4.35 F
unciones G de contr
o
les ant
e
ri
or
es

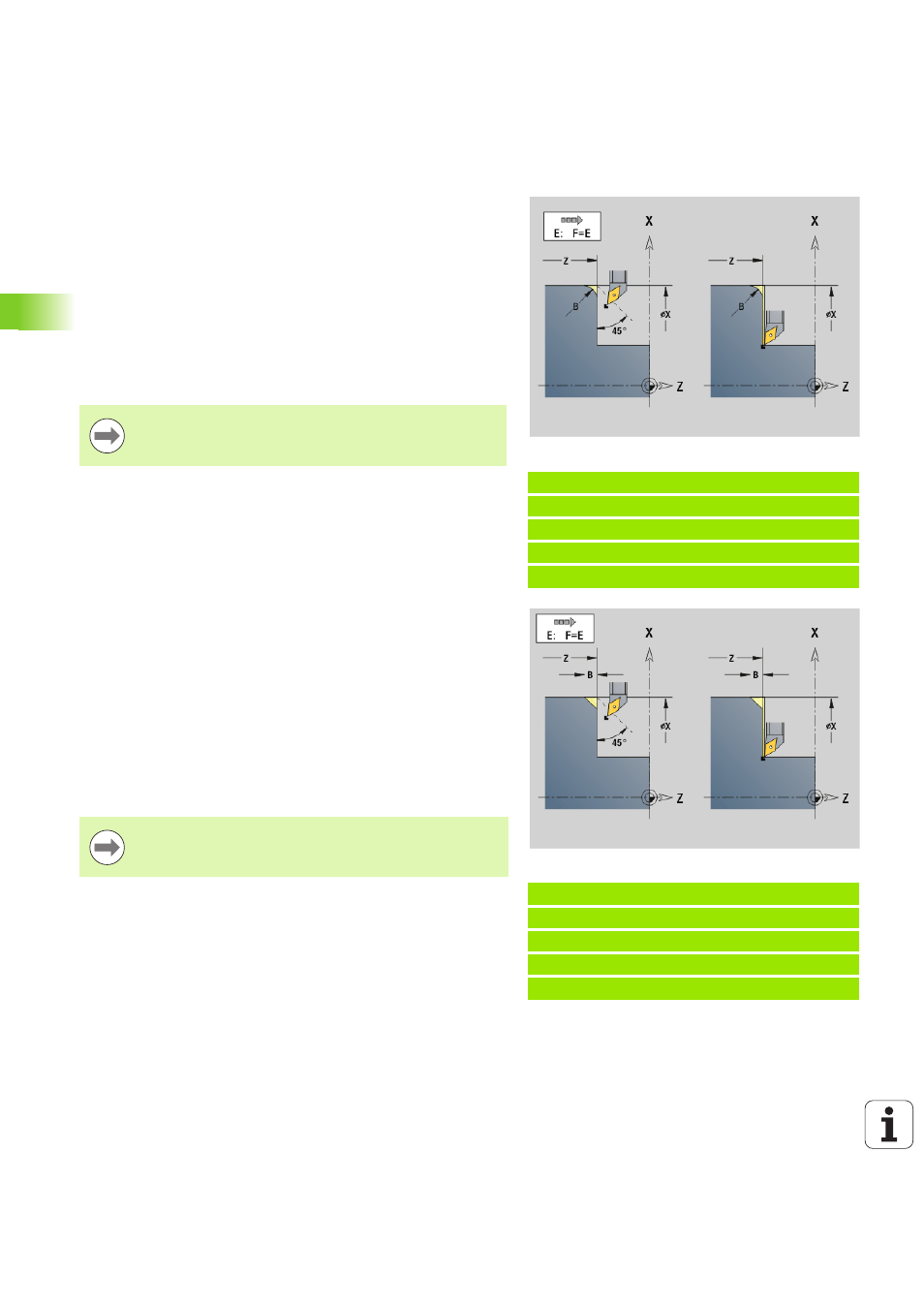

Ciclo Radio G87
G87 realiza radios de transición en esquinas interiores y exteriores
perpendiculares y paralelas a los ejes. La dirección se obtiene a partir
de la "orientación/sentido de mecanizado" de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
herramienta, antes de la ejecución del ciclo, se encuentra en la
coordenada X o Z del punto de la esquina.
Ciclo Bisel G88
G88 realiza biseles en esquinas exteriores rectangulares y paralelas al
eje. La dirección se obtiene a partir de la "orientación/sentido de
mecanizado" de la herramienta.
Se mecaniza el elemento longitudinal o transversal anterior, cuando la
herramienta, antes de la ejecución del ciclo, se encuentra en la
coordenada X o Z del punto de la esquina.
Beispiel: G87
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2 [Radio]
Parámetro
X
Punto de esquina (cota de diámetro)
Z Punto de esquina
B Radio
E Avance reducido (por defecto: avance activo)
 Se ejecuta la corrección de radio de filo de cuchilla.
 Las sobremedidas no se calculan
Beispiel: G88
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2 [Bisel]
Parámetro
X
Punto de esquina (cota de diámetro)
Z Punto de esquina
B Anchura de bisel
E Avance reducido (por defecto: avance activo)
 Se ejecuta la corrección de radio de filo de cuchilla.
 Las sobremedidas no se calculan
