7.3 Gráfico de control de AAG
(GAPT)
Si con la AAG (GAPT) se elabora un programa, en la ventana de
simulación se muestra la pieza en bruto y pieza acabada programada y
además se simulan consecutivamente todos los pasos del
mecanizado. El contorno de la pieza en bruto se sigue en el virutaje.
Controlar gráfico de control de GATP
Si con la softkey "GATP" se inicia la creación automática del programa,
el control abre automáticamente el gráfico de control de GATP. En la
simulación se muestran diálogos en los que se obtiene información
sobre el mecanizado y sobre herramientas. Tras haber simulado el
mecanizado, se puede abandonar la ventana de gráfico con la softkey
"Atrás". Solo después de haber abandonado el menú TURN PLUS con
la softkey "Atrás" se abrirá una casilla de diálogo "Guardar en". En el
campo de diálogo "Nombre de fichero" se muestra el nombre del
programa abierto. En el caso de que no se introduzca ningún otro
nombre de fichero, el programa abierto se sobrescribirá.
Alternativamente se puede memorizar el mecanizado en otro
programa.
El gráfico de control GATP se caracteriza mediante un contorno
rodeado de rojo en el símbolo de la softkey.

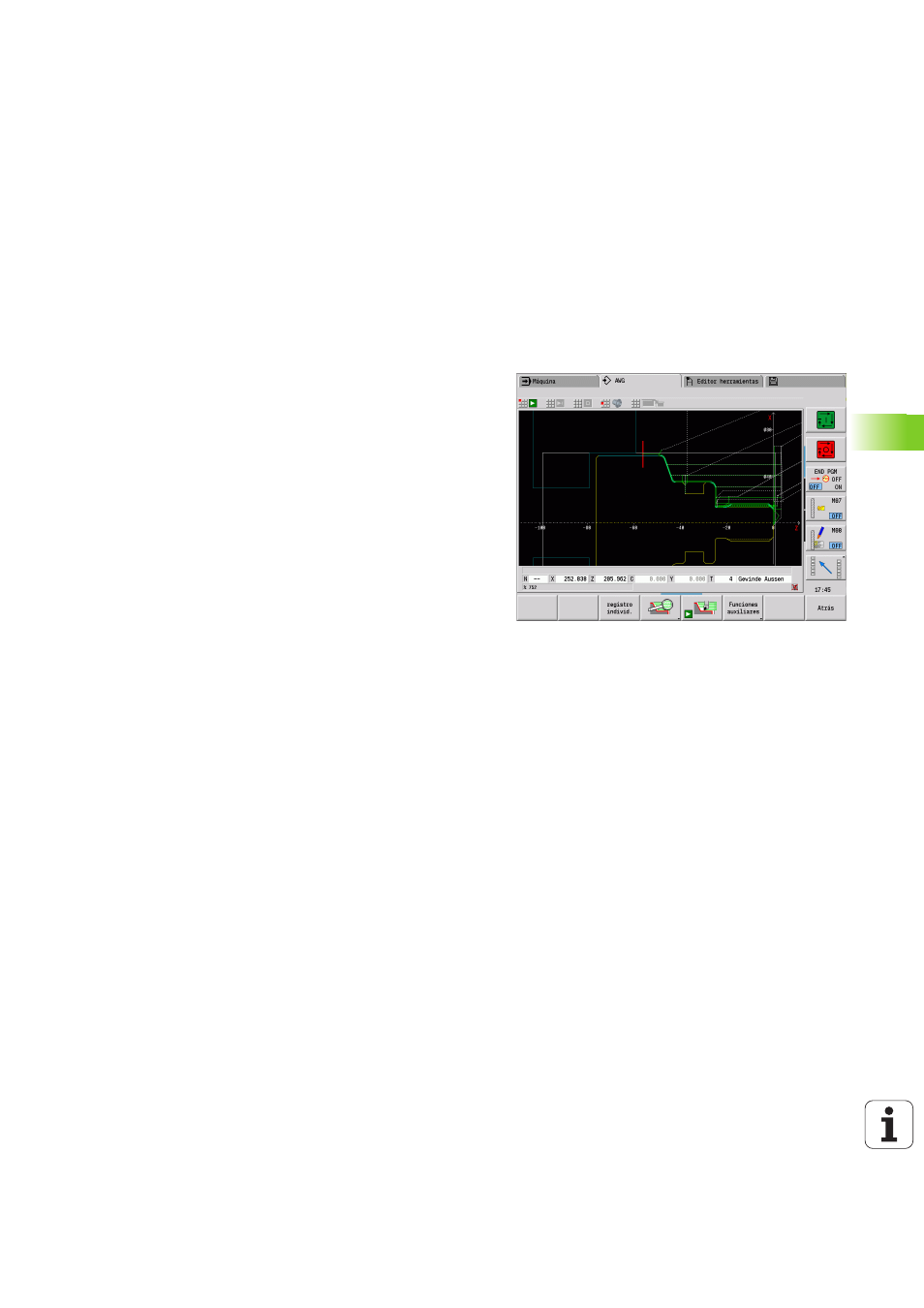

La representación de los recorridos de herramienta y el modo de
simulación se ajustan como en la simulación convencional (véase el
manual de usuario "Simulación gráfica").
